LEDioc CUTLASS(レディオック カトラス)
施工手順
[Video]サイン広告用LED照明器具 レディオック カトラス 施工手順
4:50
はじめに
![](/images/jp/lighting/signlight/medium_sign/cutlass/install01.jpg)

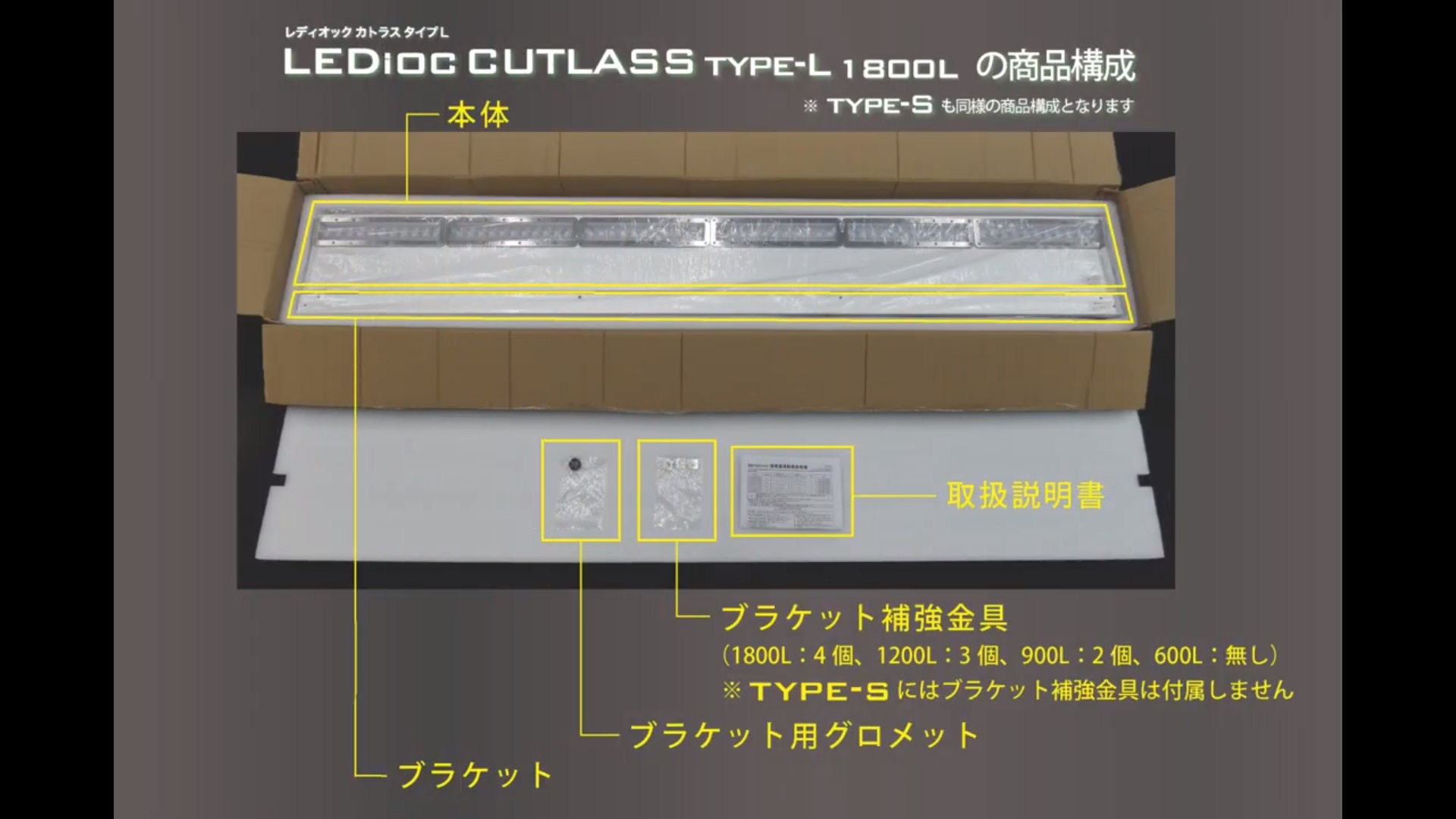

レディオック カトラスは5つのアイテムにより構成されています。
- 本体
- 取扱説明書
- ブラケット
- ブラケット用グロメット
- ブラケット補強金具(1800L:4個、1200L:3個、900L:2個、600L:無し)
※type-Sにはブラケット補強金具は付属しません
本体とブラケットを分離
![](/images/jp/lighting/signlight/medium_sign/cutlass/install02.jpg)

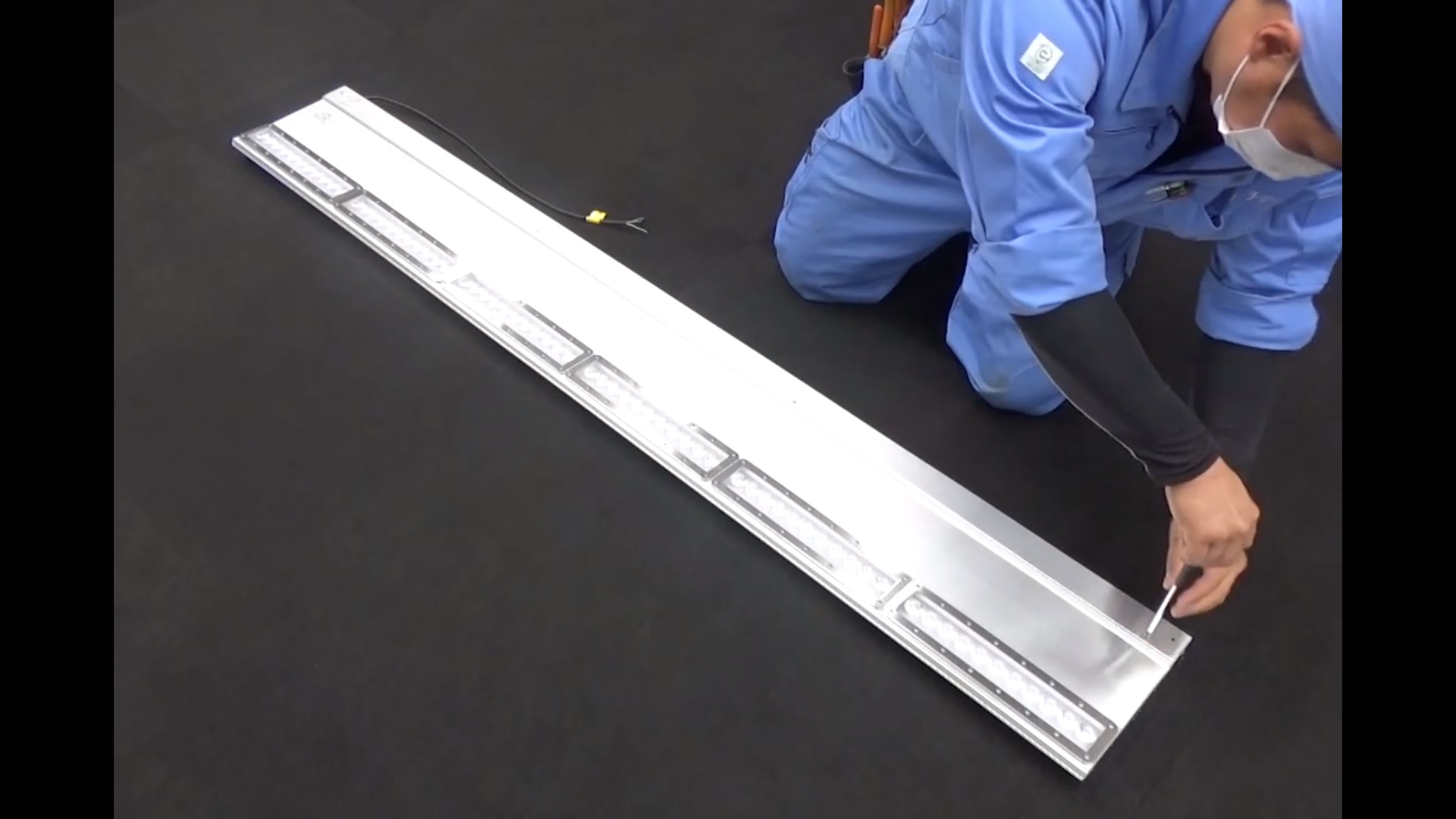

本体取付用ねじ(4本)を外し本体とブラケットを分離します。
ブラケットの取付

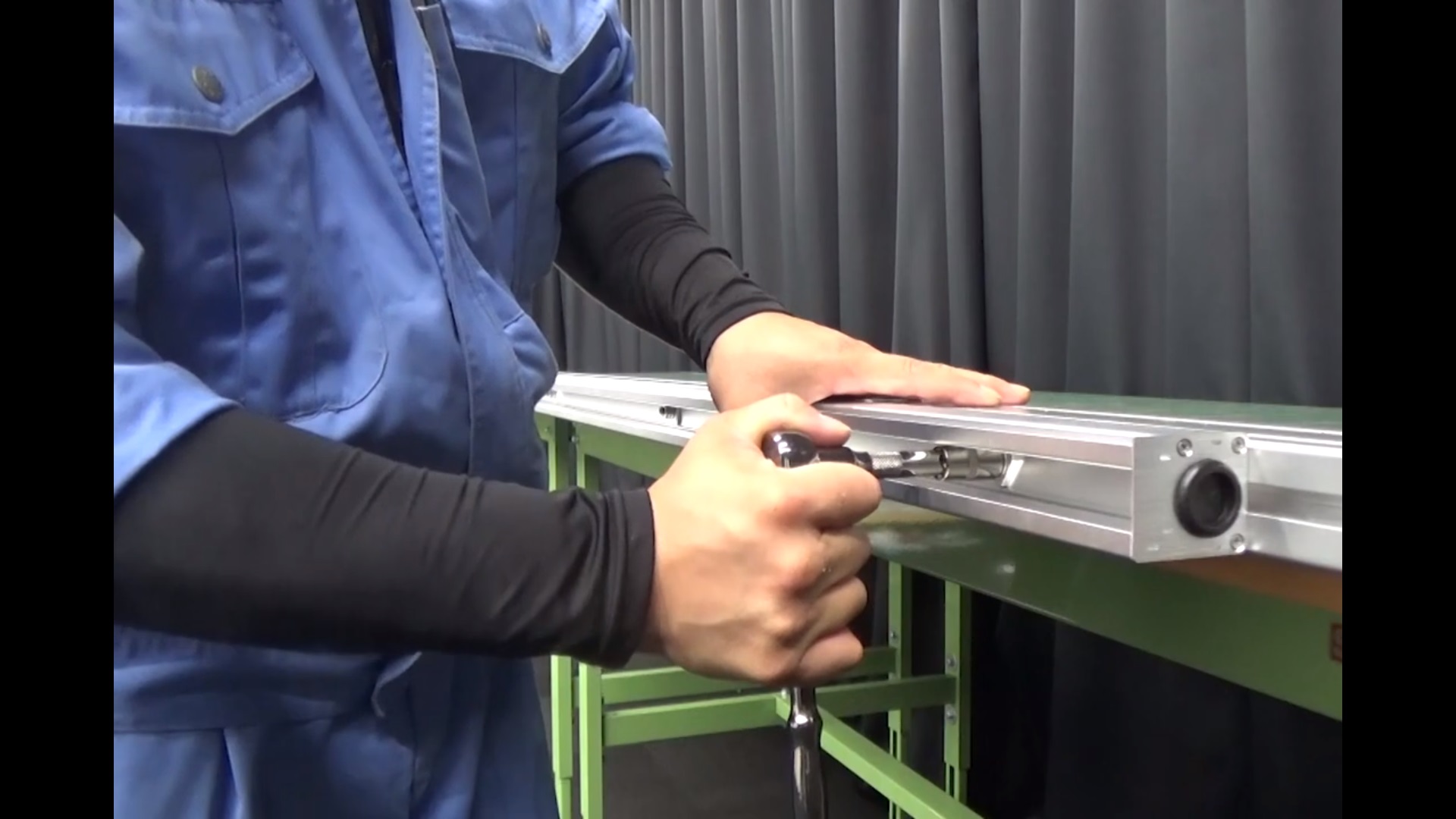

![](/images/jp/lighting/signlight/medium_sign/cutlass/install03.jpg)
取付穴がありますので、M8ボルトに補強金具・平座金・ばね座金・ナットの順に緩みの無いように確実に取付てください。
※連接する場合はグロメットを外してください。
本体をブラケットに引っ掛ける

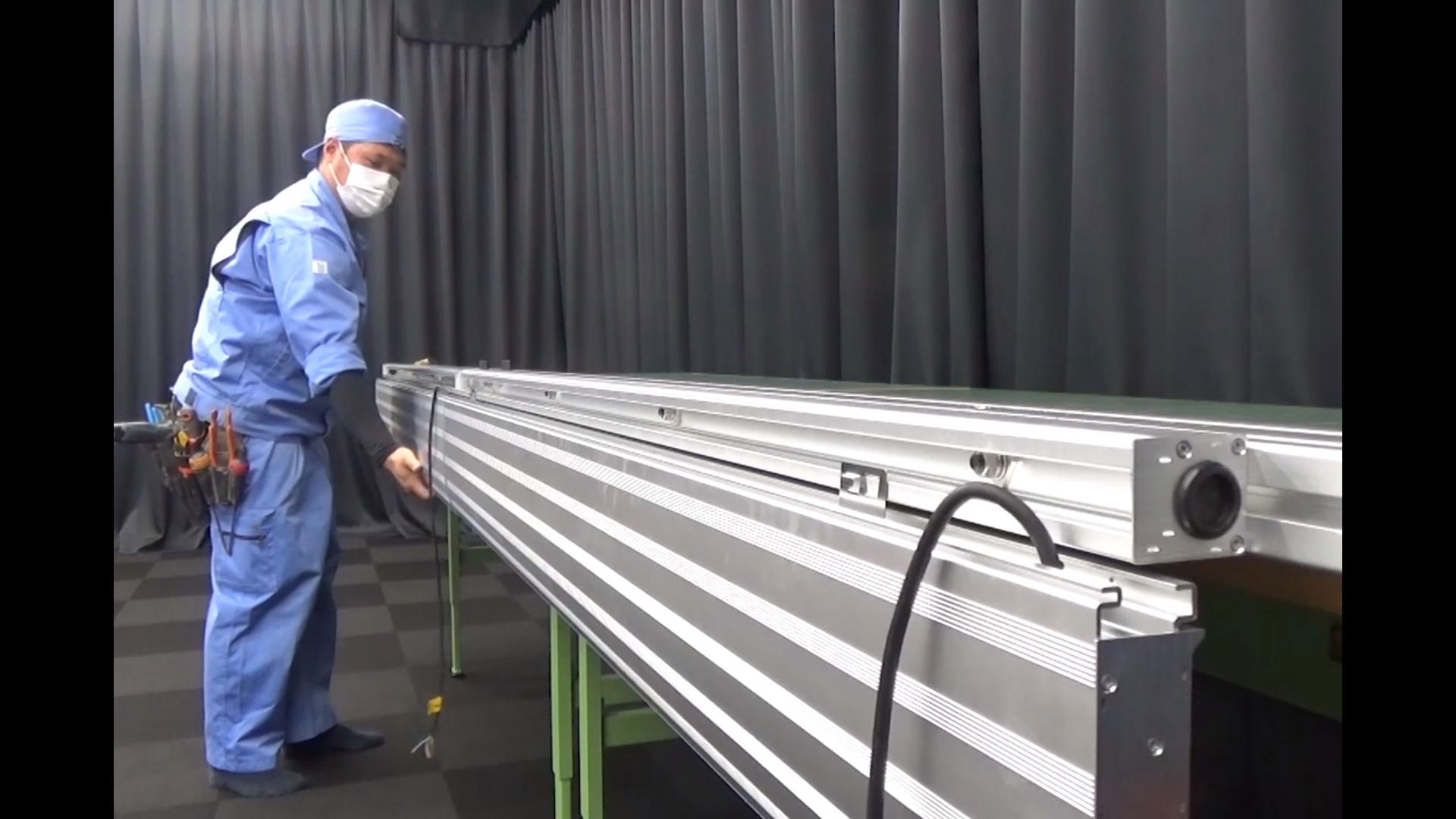

![](/images/jp/lighting/signlight/medium_sign/cutlass/install04.jpg)
本体の引っ掛け金具をブラケットに引っ掛けます。
結線

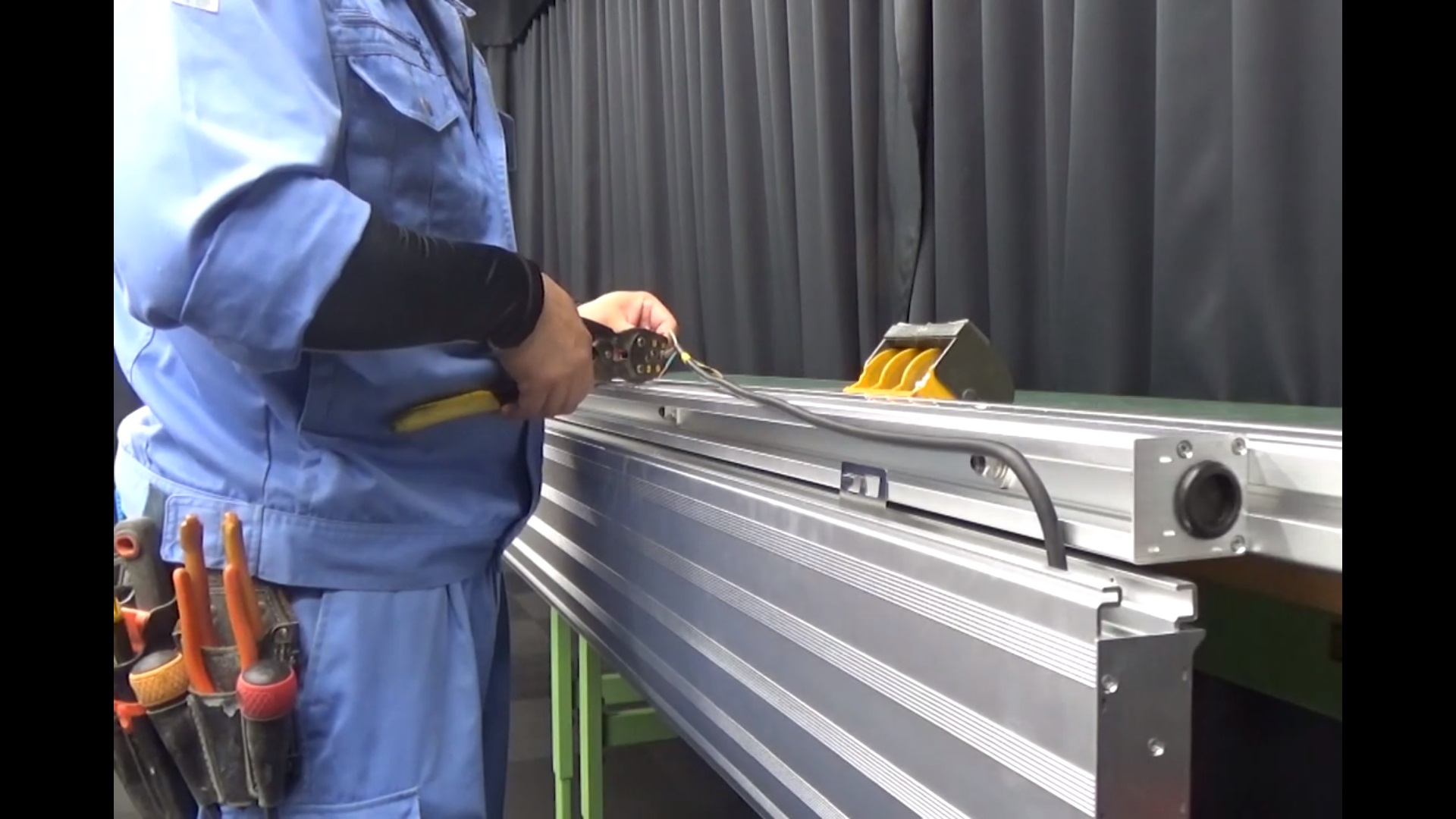

![](/images/jp/lighting/signlight/medium_sign/cutlass/install05.jpg)
口出線の接続は電気設備基準・解釈および内線規定に従って配線工事を行ってください。
本体の取付・固定

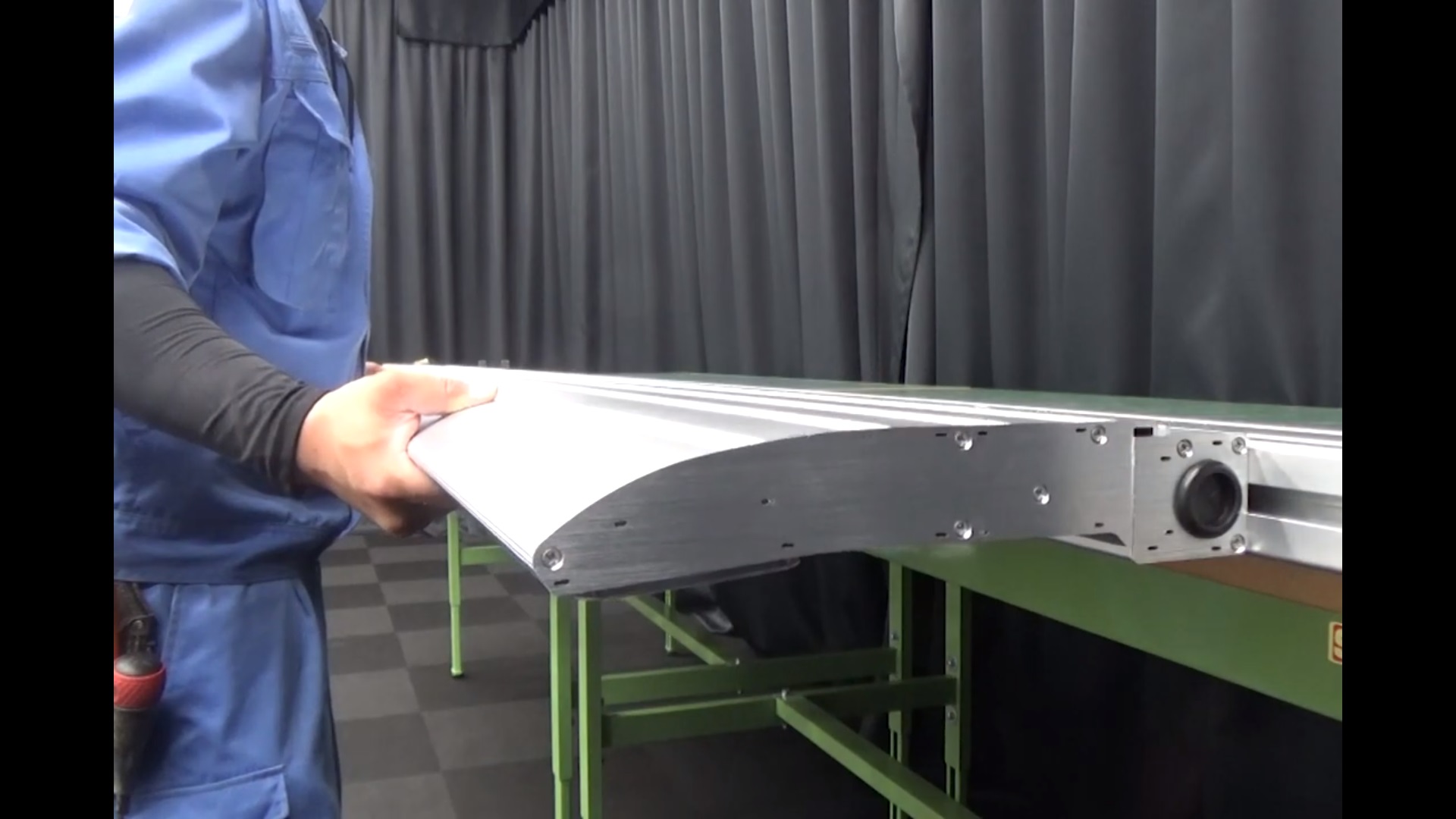

![](/images/jp/lighting/signlight/medium_sign/cutlass/install06.jpg)
ダウンタイプの場合:口出線をブラケットの奥に押し込み、挟み込まないように本体を取付けます。
本体取付用ねじ(4本)で緩みの無いように確実に固定してください。

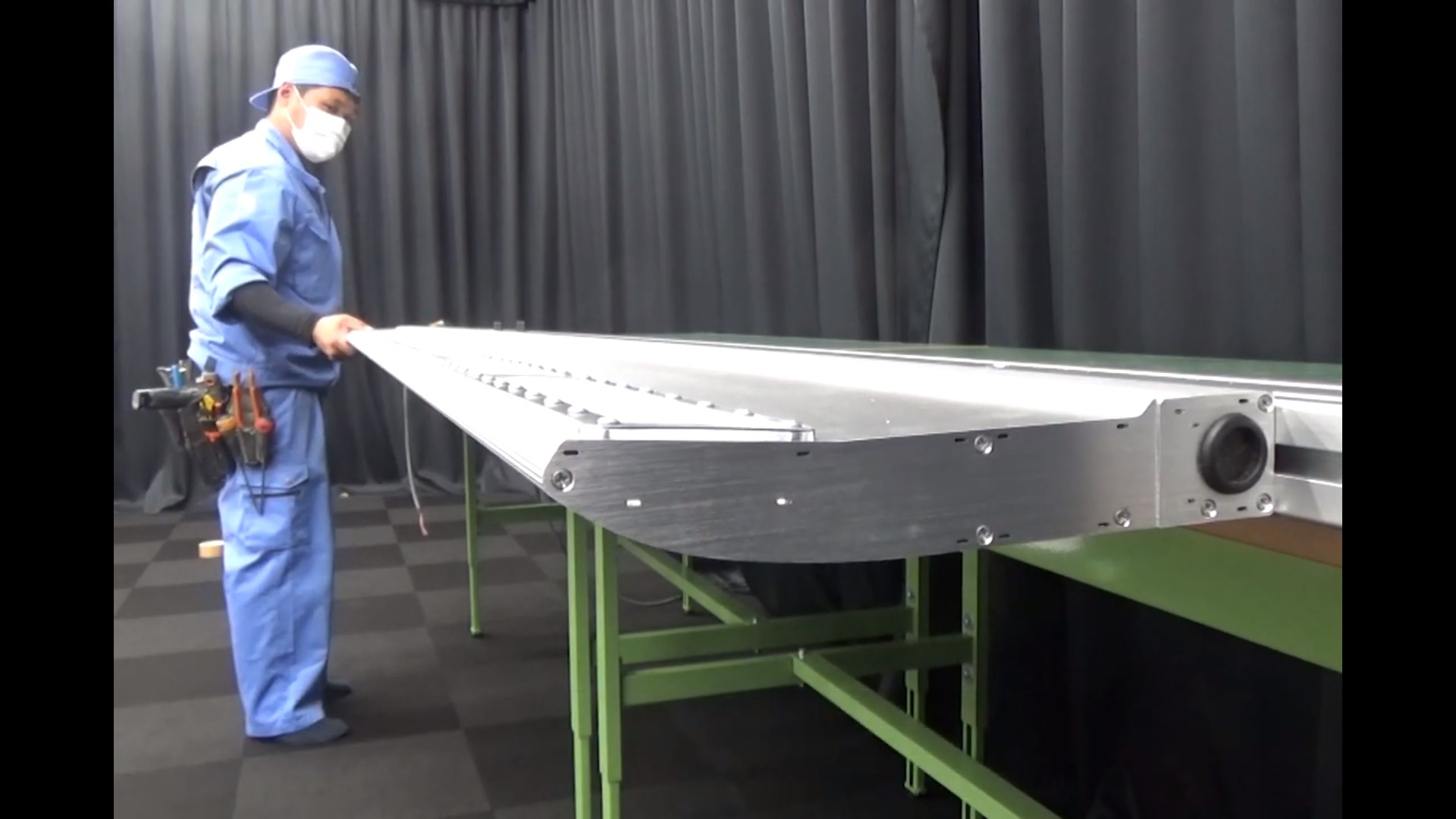

![](/images/jp/lighting/signlight/medium_sign/cutlass/install07.jpg)
アッパータイプの場合:ダウンタイプと同様に口出線を挟み込まないように本体を取り付けます。
本体取付用ねじ(4本)で緩みの無いように確実に固定してください
施工完了

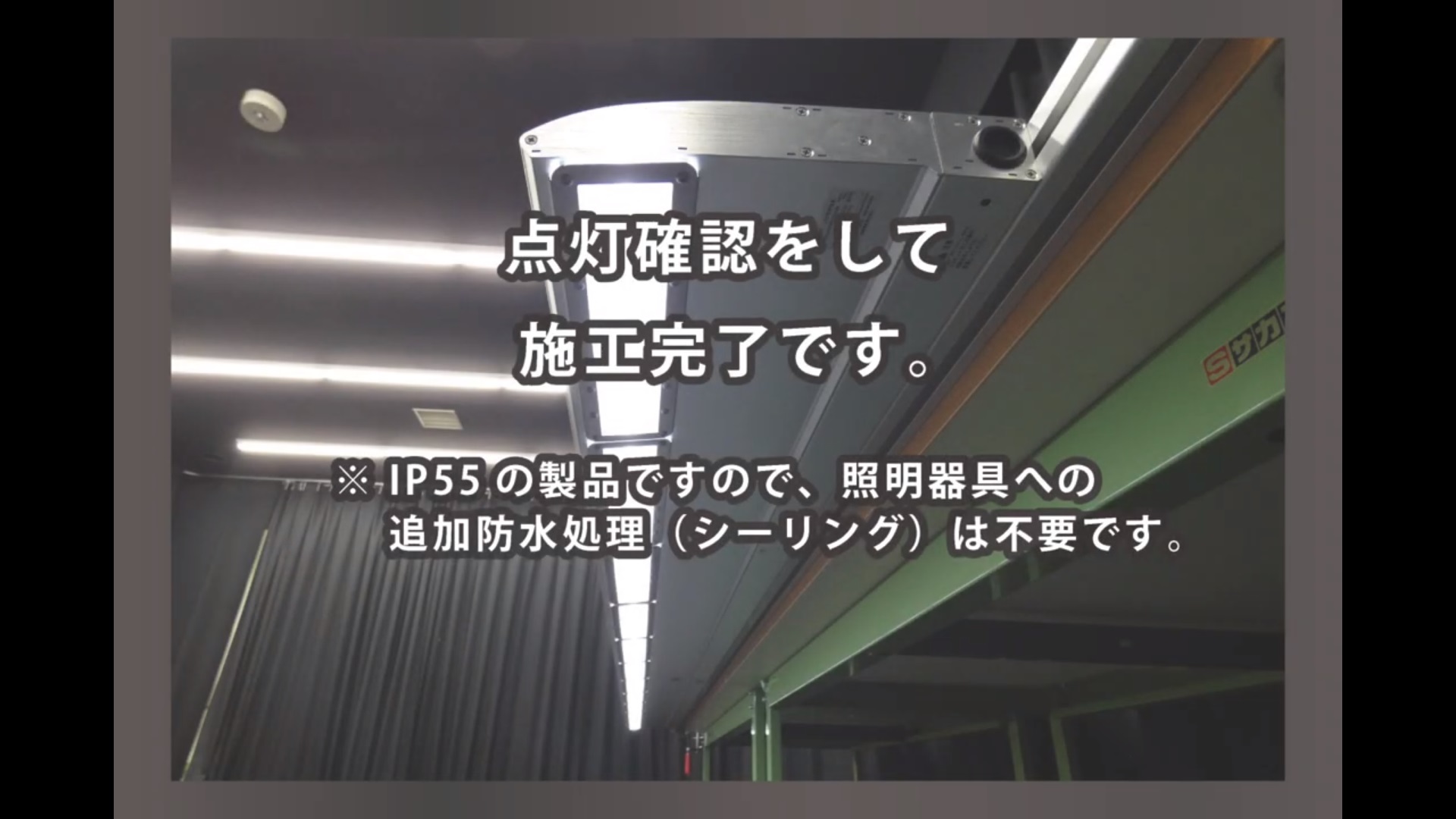

![](/images/jp/lighting/signlight/medium_sign/cutlass/install08.jpg)
点灯確認をして施工完了です。
IP55の製品ですので、照明器具への追加防水処理(シーリング)は不要です。
オプション 連接補助金具の取付け

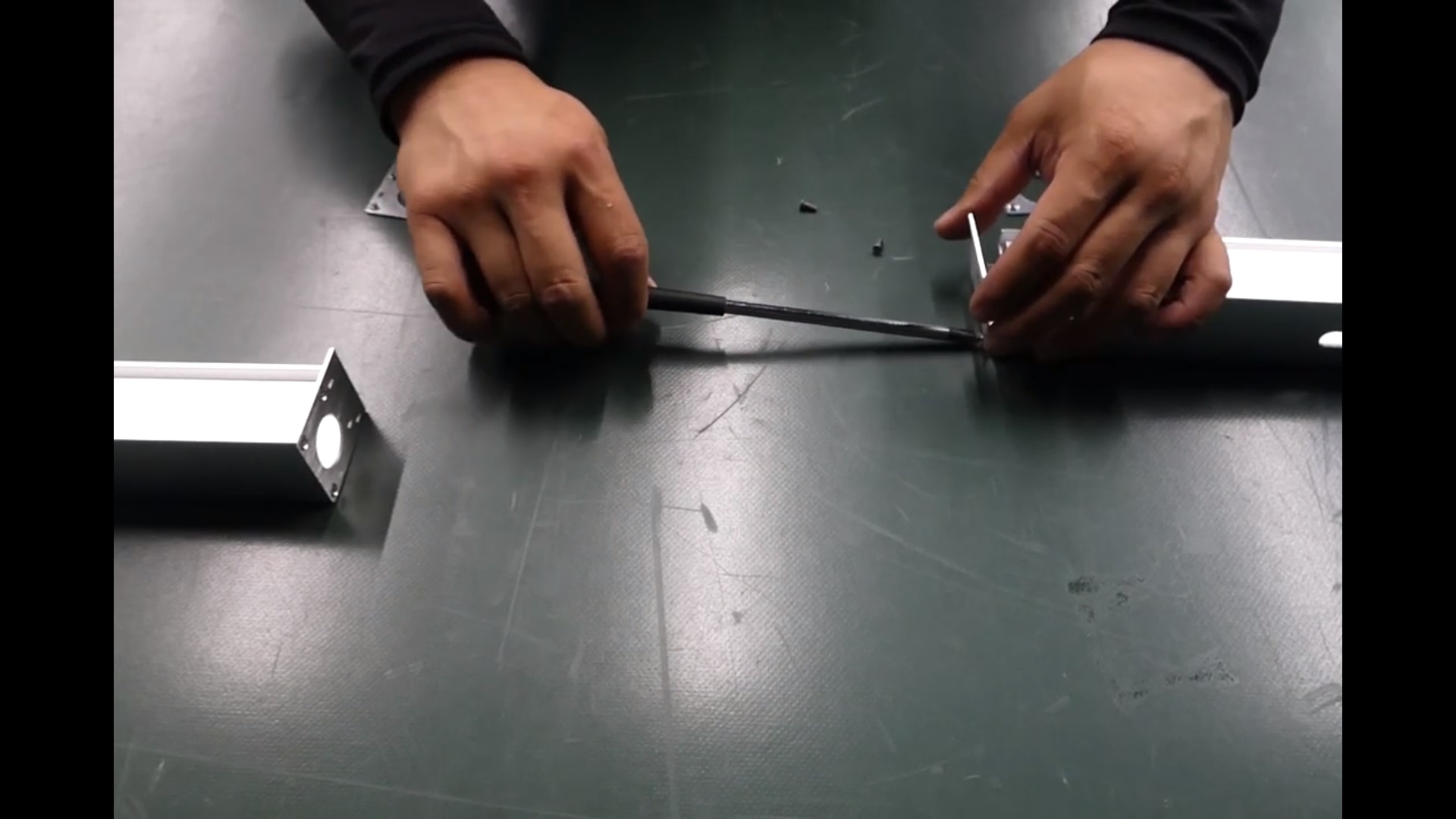

![](/images/jp/lighting/signlight/medium_sign/cutlass/install09.jpg)
連接部の端板を外して連接補助金具を取付けます。

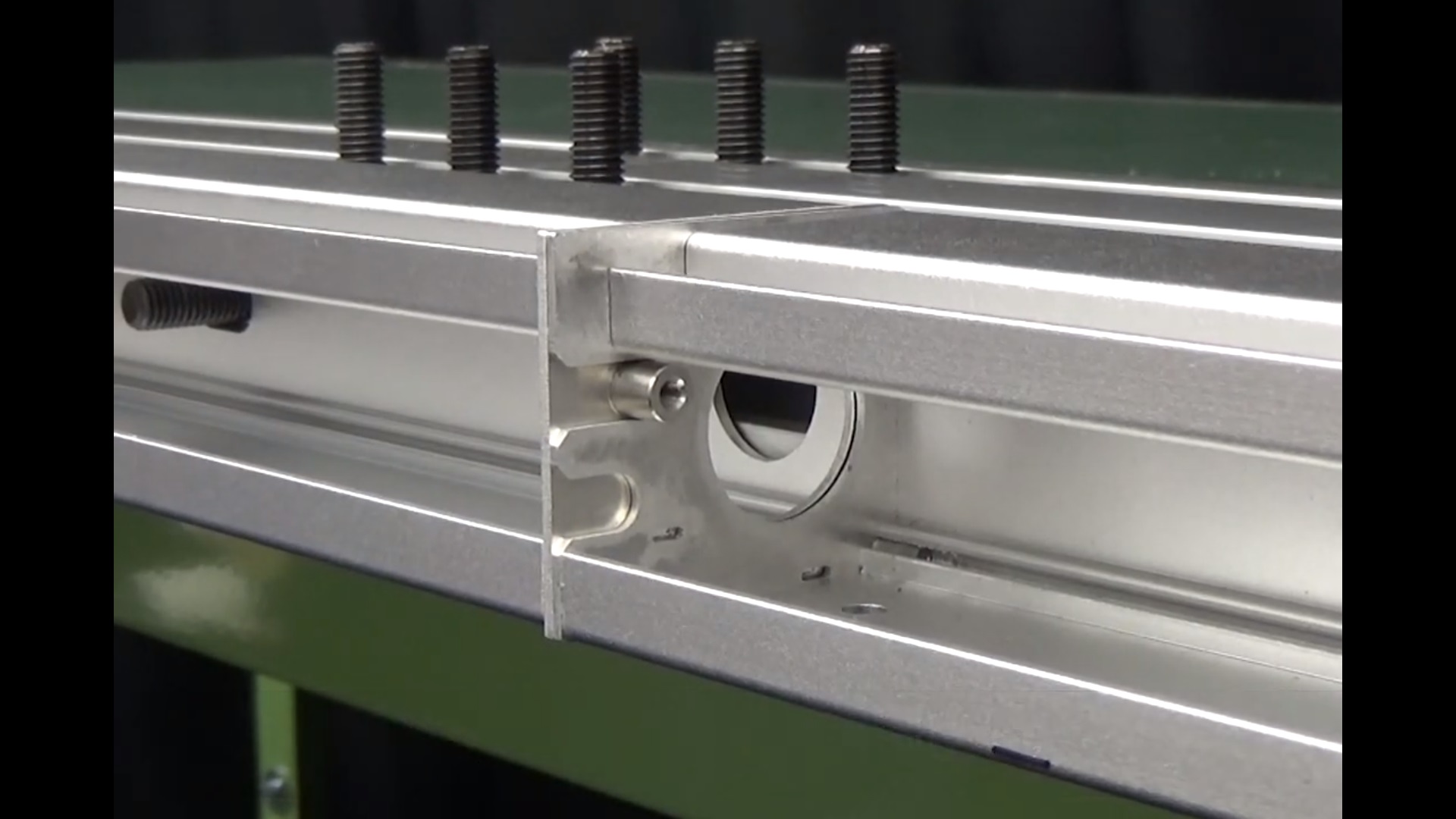

![](/images/jp/lighting/signlight/medium_sign/cutlass/install10.jpg)
ガイドで位置を合わせて接続します。
