LEDioc FLOOD NEO(レディオック フラッド ネオ)
、△
- …グリーン購入法適合品
- △…受注生産品
80クラス
狭角タイプ
昼光色(6500K)
- 屋外・屋内用
- 電源ユニット内蔵形
- 耐塩
昼白色(5000K)
- 屋外・屋内用
- 電源ユニット内蔵形
- 耐塩
白色(4000K)
- 屋外・屋内用
- 電源ユニット内蔵形
- 耐塩
ECF8040N/WSAN8/DG ダークグレイ
(旧形式：ECF0998W/SAN8/DG)
ECF8040N/WSAN8/W ホワイト
(旧形式：ECF0998W/SAN8/W)
△￥108,000
電球色(2700K)
- 屋外・屋内用
- 電源ユニット内蔵形
- 耐塩
中角タイプ
昼光色(6500K)
- 屋外・屋内用
- 電源ユニット内蔵形
- 耐塩
昼白色(5000K)
- 屋外・屋内用
- 電源ユニット内蔵形
- 耐塩
白色(4000K)
- 屋外・屋内用
- 電源ユニット内蔵形
- 耐塩
電球色(2700K)
- 屋外・屋内用
- 電源ユニット内蔵形
- 耐塩
広角タイプ
昼光色(6500K)
- 屋外・屋内用
- 電源ユニット内蔵形
- 耐塩
昼白色(5000K)
- 屋外・屋内用
- 電源ユニット内蔵形
- 耐塩
白色(4000K)
- 屋外・屋内用
- 電源ユニット内蔵形
- 耐塩
白色(4000K)

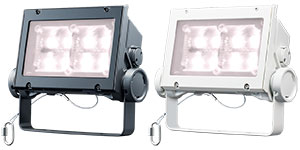

ECF8040W/WSAN8/DG ダークグレイ
(旧形式：ECF0996W/SAN8/DG)
ECF8040W/WSAN8/W ホワイト
(旧形式：ECF0996W/SAN8/W)
△￥108,000
電球色(2700K)
- 屋外・屋内用
- 電源ユニット内蔵形
- 耐塩
電球色(2700K)
ECF8040W/LSAN8/DG ダークグレイ
(旧形式：ECF0996L/SAN8/DG)
ECF8040W/LSAN8/W ホワイト
(旧形式：ECF0996L/SAN8/W)
￥108,000
ナトリウム色(2100K)
- 屋外・屋内用
- 電源ユニット内蔵形
- 耐塩
超広角タイプ
昼光色(6500K)
- 屋外・屋内用
- 電源ユニット内蔵形
- 耐塩
ECF8040SW/DSAN8/DG ダークグレイ
(旧形式：ECF0995D/SAN8/DG)
ECF8040SW/DSAN8/W ホワイト
(旧形式：ECF0995D/SAN8/W)
△￥108,000
昼白色(5000K)
- 屋外・屋内用
- 電源ユニット内蔵形
- 耐塩
ECF8040SW/NSAN8/DG ダークグレイ
(旧形式：ECF0995N/SAN8/DG)
ECF8040SW/NSAN8/W ホワイト
(旧形式：ECF0995N/SAN8/W)
￥108,000
白色(4000K)
- 屋外・屋内用
- 電源ユニット内蔵形
- 耐塩
ECF8040SW/WSAN8/DG ダークグレイ
(旧形式：ECF0995W/SAN8/DG)
ECF8040SW/WSAN8/W ホワイト
(旧形式：ECF0995W/SAN8/W)
△￥108,000
電球色(2700K)
- 屋外・屋内用
- 電源ユニット内蔵形
- 耐塩

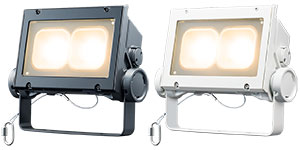

ECF8040SW/LSAN8/DG ダークグレイ
(旧形式：ECF0995L/SAN8/DG)
ECF8040SW/LSAN8/W ホワイト
(旧形式：ECF0995L/SAN8/W)
￥108,000
LEDioc FLOOD NEO 80クラス 仕様
| 光源色 | 昼光色(6500K) | 昼白色(5000K) | 白色(4000K) | 電球色(2700K) | ナトリウム色(2100K) | ||
|---|---|---|---|---|---|---|---|
| - | 高演色 | ||||||
| 平均演色評価数 | Ra70 | Ra70 | Ra80 | Ra80 | Ra80 | Ra65 | |
| 器具光束(ℓm) | 狭角 | 9100 | 9600 | 8800 | 8500 | 7700 | 8400 |
| 中角 | 11400 | 12000 | 10800 | 10600 | 9700 | 10300 | |
| 広角 | 11200 | 11800 | 10600 | 10500 | 9500 | 10100 | |
| 超広角 | 11600 | 13000 | 11600 | 11000 | 9900 | 8200 | |
| 消費電力(W) | 狭角 | 82.5 | |||||
| 中角 | 86.5 | ||||||
| 広角 | 86.5 | ||||||
| 超広角 | 86.5 | ||||||
| 固有エネルギー消費効率(ℓm/W) | 狭角 | 110.3 | 116.3 | 106.6 | 103.0 | 93.3 | 101.8 |
| 中角 | 131.7 | 138.7 | 124.8 | 122.5 | 112.1 | 119.0 | |
| 広角 | 129.4 | 136.4 | 122.5 | 121.3 | 109.8 | 116.7 | |
| 超広角 | 134.1 | 150.2 | 134.1 | 127.1 | 114.4 | 94.7 | |
| 光束維持時間 | 60000時間(光束維持率80％) | ||||||
※上記特性は200V時のものです。
- ※落下防止ワイヤ付
- ※「超広角タイプ」とそれ以外の配光角タイプ(「広角タイプ」「中角タイプ」「狭角タイプ」)では、同じ相関色温度でも、光色(光の色味)に若干の違いがあります。組合せて使用する場合はご注意ください。
共通仕様
| 定格入力電圧 | 100/200～242V対応 |
|---|---|
| 定格周波数 | 50/60Hz共用 |
| 本体 | アルミダイカスト(ポリエステル塗装) |
| アーム | ステンレス(ポリエステル塗装) |
| 前面部 | 型押強化ガラス(超広角・広角タイプ) 透明強化ガラス(中角・狭角タイプ) |
| 口出線 | キャブタイヤケーブル(器具外1500mm) |
| 取付角度 | エニーポジション(制限なし) |
|---|---|
| 耐雷サージ | 15kV(コモンモード) |
| 保護等級 | IP65 |
| 使用温度範囲 | -20℃～+35℃ |
| 仕上色 | DG：ダークグレイ・W：ホワイト |
| 質量 | 2.7kg |
寸法図
器具可動範囲
オプション

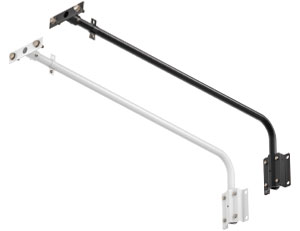

アーム

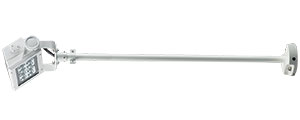

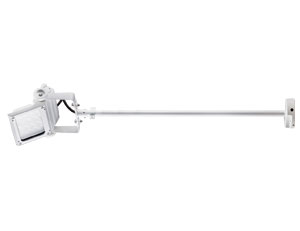

写真は900mmタイプの取付例
フランジ
スパイク
ガード
フード
横ルーバ
縦ルーバ
スヌート
多灯用フィッティング
1灯用フィッティング
コンクリート柱用水平取付金具
￥2,750
コンクリート柱用バンド
￥2,550
コンクリート柱、壁面兼用取付金具
￥16,400
※コンクリート柱の場合、IBT-312を2本使用し取付。壁面の場合、M10ボルト×4本で取付。
2灯用架台
￥11,900
※FA54に取付ける場合に使用。

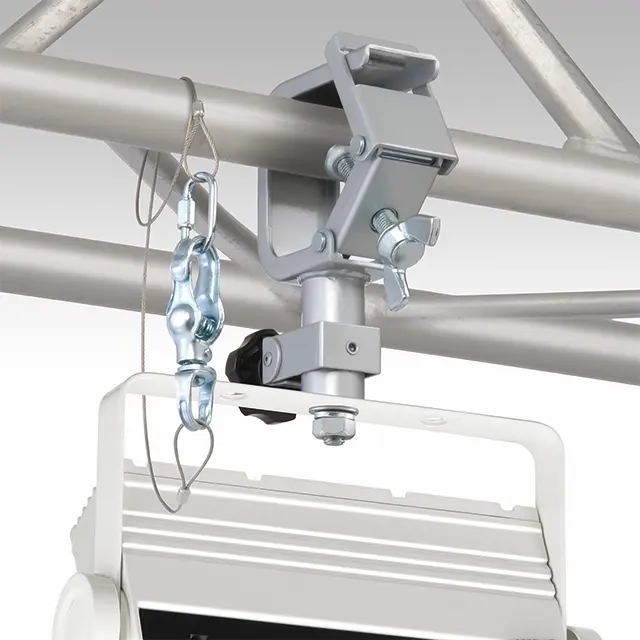

トラスハンガー(屋内展示業務用)
屋内展示会で使用される「ディスプレイ用トラス(柱)」に小形投光器をとても簡単に着脱できるオプションです。
適合パイプ
- 丸パイプ
- ø30～45mm
- 角パイプ
- □45mm
1.「トラスハンガーダボ」の六角ナットを外し、器具のアーム部に差し込み固定する。
2.「トラスハンガー」を開け、設置したい場所に引っかける。
3.金具を閉め、ボルトで固定する。
4.器具を差し込む。（ロックがかかります）
5.方向を決めノブで固定する。
- ※トラスハンガーとトラスハンガーダボはセットでご使用ください。
- ※器具落下による事故を防止するため、器物や人身に影響を及ぼすと思われる場所に使用する場合は、必ず落下防止ワイヤを取付けてください。
- ※トラスハンガーを使用される場合、「展示業務用」とし、人が容易に触れる場所への設置の際は器具が高温になるため、適当な保護枠などを設けてください。
- ※器具を移動灯として使用しないでください。
- ※必ず接地工事を行ってください。
※表示価格は全て税抜き価格です。
