美vid LEDioc FLOOD NEO(ビヴィッド レディオック フラッド ネオ)
ラインアップ

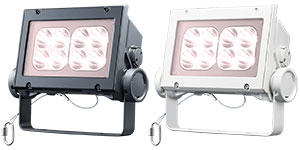

美vid 白色
80クラス
狭角タイプ
ECF8040N/VWSAN8/DG ダークグレイ
(旧形式：ECF0998VW/SAN8/DG)
ECF8040N/VWSAN8/W ホワイト
(旧形式：ECF0998VW/SAN8/W)
△￥108,000
- 屋外・屋内用
- 電源ユニット内蔵形
中角タイプ
ECF8040M/VWSAN8/DG ダークグレイ
(旧形式：ECF0997VW/SAN8/DG)
ECF8040M/VWSAN8/W ホワイト
(旧形式：ECF0997VW/SAN8/W)
￥108,000
- 屋外・屋内用
- 電源ユニット内蔵形
広角タイプ
ECF8040W/VWSAN8/DG ダークグレイ
(旧形式：ECF0996VW/SAN8/DG)
ECF8040W/VWSAN8/W ホワイト
(旧形式：ECF0996VW/SAN8/W)
￥108,000
- 屋外・屋内用
- 電源ユニット内蔵形
※△…受注生産品
60クラス
狭角タイプ
ECF6040N/VWSAN8/DG ダークグレイ
(旧形式：ECF0698VW/SAN8/DG, ECF0798VW/SAN8/DG)
ECF6040N/VWSAN8/W ホワイト
(旧形式：ECF0698VW/SAN8/W, ECF0798VW/SAN8/W)
△￥75,400
- 屋外・屋内用
- 電源ユニット内蔵形
中角タイプ
ECF6040M/VWSAN8/DG ダークグレイ
(旧形式：ECF0697VW/SAN8/DG, ECF0797VW/SAN8/DG)
ECF6040M/VWSAN8/W ホワイト
(旧形式：ECF0697VW/SAN8/W, ECF0797VW/SAN8/W)
￥75,400
- 屋外・屋内用
- 電源ユニット内蔵形
広角タイプ
ECF6040W/VWSAN8/DG ダークグレイ
(旧形式：ECF0696VW/SAN8/DG, ECF0796VW/SAN8/DG)
ECF6040W/VWSAN8/W ホワイト
(旧形式：ECF0696VW/SAN8/W, ECF0796VW/SAN8/W)
￥75,400
- 屋外・屋内用
- 電源ユニット内蔵形
※△…受注生産品
40クラス
狭角タイプ
ECF4040N/VWSAN8/DG ダークグレイ
(旧形式：ECF0498VW/SAN8/DG)
ECF4040N/VWSAN8/W ホワイト
(旧形式：ECF0498VW/SAN8/W)
△￥71,300
- 屋外・屋内用
- 電源ユニット内蔵形
中角タイプ
ECF4040M/VWSAN8/DG ダークグレイ
(旧形式：ECF0497VW/SAN8/DG)
ECF4040M/VWSAN8/W ホワイト
(旧形式：ECF0497VW/SAN8/W)
￥71,300
- 屋外・屋内用
- 電源ユニット内蔵形
広角タイプ
ECF4040W/VWSAN8/DG ダークグレイ
(旧形式：ECF0496VW/SAN8/DG)
ECF4040W/VWSAN8/W ホワイト
(旧形式：ECF0496VW/SAN8/W)
￥71,300
- 屋外・屋内用
- 電源ユニット内蔵形
※△…受注生産品
20クラス
狭角タイプ
ECF2040N/VWSAN8/DG ダークグレイ
(旧形式：ECF0398VW/SAN8/DG)
ECF2040N/VWSAN8/W ホワイト
(旧形式：ECF0398VW/SAN8/W)
△￥61,400
- 屋外・屋内用
- 電源ユニット内蔵形
中角タイプ
ECF2040M/VWSAN8/DG ダークグレイ
(旧形式：ECF0397VW/SAN8/DG)
ECF2040M/VWSAN8/W ホワイト
(旧形式：ECF0397VW/SAN8/W)
￥61,400
- 屋外・屋内用
- 電源ユニット内蔵形
広角タイプ
ECF2040W/VWSAN8/DG ダークグレイ
(旧形式：ECF0396VW/SAN8/DG)
ECF2040W/VWSAN8/W ホワイト
(旧形式：ECF0396VW/SAN8/W)
￥61,400
- 屋外・屋内用
- 電源ユニット内蔵形
※△…受注生産品
美vid LEDioc FLOOD NEO仕様(白色)
| 80クラス | 60クラス | 40クラス | 20クラス | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 光源色 | 白色(狭角：4200K、中角・広角：4000K) | ||||||||||||
| 配光タイプ | 狭角 | 中角 | 広角 | 狭角 | 中角 | 広角 | 狭角 | 中角 | 広角 | 狭角 | 中角 | 広角 | |
| 器具光束(ℓm) | 6500 | 8100 | 8000 | 4600 | 5800 | 5600 | 3200 | 4000 | 4000 | 1800 | 2300 | 2300 | |
| 消費電力(W) | 200V | 82.5 | 86.5 | 56.6 | 61.5 | 41.7 | 44.4 | 24.0 | 26.2 | ||||
| 固有エネルギー消費効率(ℓm/W) | 200V | 78.7 | 93.6 | 92.4 | 81.2 | 94.3 | 91.0 | 76.7 | 90.0 | 90.0 | 75.0 | 87.7 | 87.7 |
| 光束維持時間 | 60000時間(光束維持率80％) | ||||||||||||

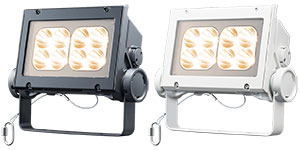

美vid 電球色
80クラス
狭角タイプ
ECF8040N/VLSAN8/DG ダークグレイ
(旧形式：ECF0998VL/SAN8/DG)
ECF8040N/VLSAN8/W ホワイト
(旧形式：ECF0998VL/SAN8/W)
△￥108,000
- 屋外・屋内用
- 電源ユニット内蔵形
中角タイプ
ECF8040M/VLSAN8/DG ダークグレイ
(旧形式：ECF0997VL/SAN8/DG)
ECF8040M/VLSAN8/W ホワイト
(旧形式：ECF0997VL/SAN8/W)
△￥108,000
- 屋外・屋内用
- 電源ユニット内蔵形
広角タイプ
ECF8040W/VLSAN8/DG ダークグレイ
(旧形式：ECF0996VL/SAN8/DG)
ECF8040W/VLSAN8/W ホワイト
(旧形式：ECF0996VL/SAN8/W)
△￥108,000
- 屋外・屋内用
- 電源ユニット内蔵形
※△…受注生産品
60クラス
狭角タイプ
ECF6040N/VLSAN8/DG ダークグレイ
(旧形式：ECF0698VL/SAN8/DG, ECF0798VL/SAN8/DG)
ECF6040N/VLSAN8/W ホワイト
(旧形式：ECF0698VL/SAN8/W, ECF0798VL/SAN8/W)
△￥75,400
- 屋外・屋内用
- 電源ユニット内蔵形
中角タイプ
ECF6040M/VLSAN8/DG ダークグレイ
(旧形式：ECF0697VL/SAN8/DG, ECF0797VL/SAN8/DG)
ECF6040M/VLSAN8/W ホワイト
(旧形式：ECF0697VL/SAN8/W, ECF0797VL/SAN8/W)
△￥75,400
- 屋外・屋内用
- 電源ユニット内蔵形
広角タイプ
ECF6040W/VLSAN8/DG ダークグレイ
(旧形式：ECF0696VL/SAN8/DG, ECF0796VL/SAN8/DG)
ECF6040W/VLSAN8/W ホワイト
(旧形式：ECF0696VL/SAN8/W, ECF0796VL/SAN8/W)
△￥75,400
- 屋外・屋内用
- 電源ユニット内蔵形
※△…受注生産品

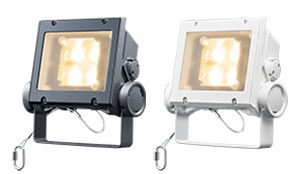

40クラス
狭角タイプ
ECF4040N/VLSAN8/DG ダークグレイ
(旧形式：ECF0498VL/SAN8/DG)
ECF4040N/VLSAN8/W ホワイト
(旧形式：ECF0498VL/SAN8/W)
△￥71,300
- 屋外・屋内用
- 電源ユニット内蔵形
中角タイプ
ECF4040M/VLSAN8/DG ダークグレイ
(旧形式：ECF0497VL/SAN8/DG)
ECF4040M/VLSAN8/W ホワイト
(旧形式：ECF0497VL/SAN8/W)
△￥71,300
- 屋外・屋内用
- 電源ユニット内蔵形
広角タイプ
ECF4040W/VLSAN8/DG ダークグレイ
(旧形式：ECF0496VL/SAN8/DG)
ECF4040W/VLSAN8/W ホワイト
(旧形式：ECF0496VL/SAN8/W)
△￥71,300
- 屋外・屋内用
- 電源ユニット内蔵形
※△…受注生産品
20クラス
狭角タイプ
ECF2040N/VLSAN8/DG ダークグレイ
(旧形式：ECF0398VL/SAN8/DG)
ECF2040N/VLSAN8/W ホワイト
(旧形式：ECF0398VL/SAN8/W)
△￥61,400
- 屋外・屋内用
- 電源ユニット内蔵形
中角タイプ
ECF2040M/VLSAN8/DG ダークグレイ
(旧形式：ECF0397VL/SAN8/DG)
ECF2040M/VLSAN8/W ホワイト
(旧形式：ECF0397VL/SAN8/W)
△￥61,400
- 屋外・屋内用
- 電源ユニット内蔵形
広角タイプ
ECF2040W/VLSAN8/DG ダークグレイ
(旧形式：ECF0396VL/SAN8/DG)
ECF2040W/VLSAN8/W ホワイト
(旧形式：ECF0396VL/SAN8/W)
△￥61,400
- 屋外・屋内用
- 電源ユニット内蔵形
※△…受注生産品
美vid LEDioc FLOOD NEO仕様(電球色)
| 80クラス | 60クラス | 40クラス | 20クラス | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 光源色 | 電球色(狭角：2900K、中角・広角：2700K) | ||||||||||||
| 配光タイプ | 狭角 | 中角 | 広角 | 狭角 | 中角 | 広角 | 狭角 | 中角 | 広角 | 狭角 | 中角 | 広角 | |
| 器具光束(ℓm) | 5700 | 6900 | 6800 | 4100 | 4900 | 4800 | 2800 | 3400 | 3400 | 1600 | 2000 | 1900 | |
| 消費電力(W) | 200V | 82.5 | 86.5 | 56.6 | 61.5 | 41.7 | 44.4 | 24.0 | 26.2 | ||||
| 固有エネルギー消費効率(ℓm/W) | 200V | 69.0 | 79.7 | 78.6 | 72.4 | 79.6 | 78.0 | 67.1 | 76.5 | 76.5 | 66.6 | 76.3 | 72.5 |
| 光束維持時間 | 60000時間(光束維持率80％) | ||||||||||||
共通仕様
| 定格入力電圧 | 100/200～242V対応 |
|---|---|
| 定格周波数 | 50/60Hz共用 |
| 本体 | アルミダイカスト(ポリエステル塗装) |
| アーム | ステンレス(ポリエステル塗装) |
| 前面カバー | 型押強化ガラス(広角タイプ) 透明強化ガラス(中角・狭角タイプ) |
| 口出線 | キャブタイヤケーブル(器具外1500mm) |
| 取付角度 | エニーポジション(制限なし) |
|---|---|
| 耐雷サージ | 15kV(コモンモード) |
| 保護等級 | IP65 |
| 使用温度範囲 | -20℃～+35℃ |
| 仕上色 | DG：ダークグレイ・W：ホワイト |
| 質量 | 2.7kg(80・60クラス) 2.0kg(40・20クラス) |
寸法図
80・60クラス
40・20クラス
オプション
アーム
フランジ
スパイク
多灯用フィッティング
1灯用フィッティング
水平取付用フィッティング
コンクリート柱用水平取付金具
￥2,750
コンクリート柱用バンド
￥2,550
コンクリート柱、壁面兼用取付金具
￥16,400
※コンクリート柱の場合、IBT-312を2本使用し取付。壁面の場合、M10ボルト×4本で取付。
2灯用架台
￥11,900
※FA54に取付ける場合に使用。
トラスハンガー(屋内展示業務用)
屋内展示会で使用される「ディスプレイ用トラス(柱)」に小形投光器をとても簡単に着脱できるオプションです。
適合パイプ
- 丸パイプ
- ø30〜45mm
- 角パイプ
- □45mm
取付方法
- ※トラスハンガーとトラスハンガーダボはセットでご使用ください。
- ※器具落下による事故を防止するため、器物や人身に影響を及ぼすと思われる場所に使用する場合は、必ず落下防止ワイヤを取付けてください。
- ※トラスハンガーを使用される場合、「展示業務用」とし、人が容易に触れる場所への設置の際は器具が高温になるため、適当な保護枠などを設けてください。
- ※器具を移動灯として使用しないでください。
- ※必ず接地工事を行ってください。
※表示価格はすべて税抜き価格です。
