LEDioc FLOOD BLITZ(レディオック フラッド ブリッツ)
ラインアップ
380Wタイプ
狭角タイプ
- ※
…グリーン購入法適合品
- ※…グリーン購入法適合品
1/2照度角 4°
1/10ビームの開き 18°
※上記の図は、維持値を示します(単位：ℓx)。
中角タイプ
- ※…グリーン購入法適合品
- ※…グリーン購入法適合品
1/2照度角 10°
1/10ビームの開き 48°
※上記の図は、維持値を示します(単位：ℓx)。
広角タイプ
1/2照度角 18°
1/10ビームの開き 鉛直面上104°、水平面上102°
※上記の図は、維持値を示します(単位：ℓx)。
仕様
| 光源色 | 昼白色(5000K) | |||
|---|---|---|---|---|
| 配光タイプ | 狭角 | 中角 | 広角 | |
| 器具光束(ℓm) | 42900 | 45000 | 38600 | |
| 消費電力(W) | 200V・240V時 | 380 | ||
| 固有エネルギー消費効率(ℓm/W) | 200V時 | 112.8 | 118.4 | 101.5 |
| 光束維持時間 | 40000時間(光束維持率85％) | |||
| 平均演色評価数 | Ra80 | |||
| 落下防止ワイヤ同梱(耐振形・クレーン対応形のみ) | ||||
共通仕様
| 定格入力電圧 | 200/240V対応 |
|---|---|
| 定格周波数 | 50/60Hz共用 |
| 本体 | アルミダイカスト(ポリエステル塗装＋アクリル塗装) |
| 反射鏡 | ポリカーボネート(狭角・中角タイプ：内面鏡面処理、広角タイプ：白色塗装) |
| 前面カバー | アクリル(狭角・中角タイプ：クリア、広角タイプ：フロスト) |
| 台座付アーム | 鋼板(溶融亜鉛めっき) |
|---|---|
| 設計許容風速 | 60m/sec |
| 耐雷サージ | 12kV(コモンモード) |
| 保護等級 | IP65 |
| 使用温度範囲 | −20°C〜＋40°C |
| 仕上色 | グレイメタリック |
| 質量 | 22kg(一般形) 24kg(耐振形・クレーン対応形) |
- ※結線ボックスの口出線を上向きに設置しないでください。
- ※安全のため、下記の落下防止ワイヤ(別売)のご使用を推奨します。
(L=1000mm)FPW-L/EE/1000
(L=1500mm)FPW-L/EE/1500

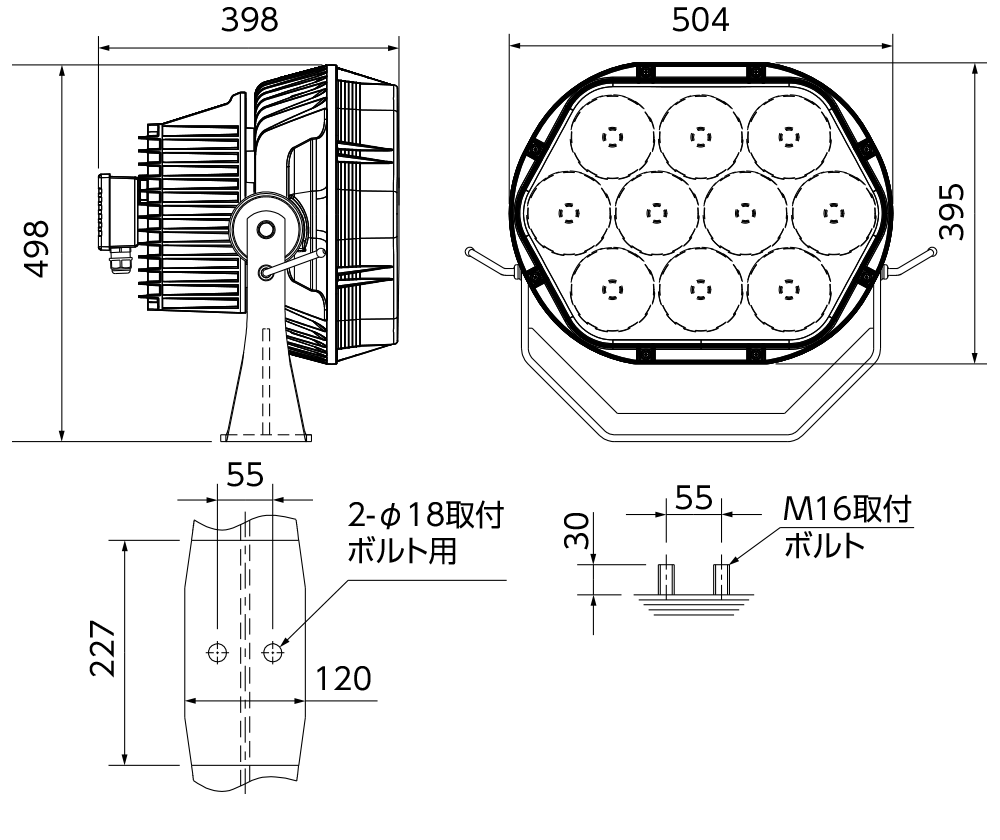

寸法図
一般形

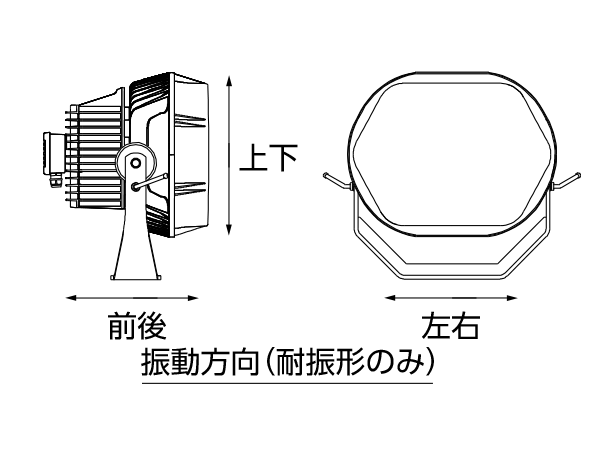

耐振形・クレーン対応形
取付角度範囲

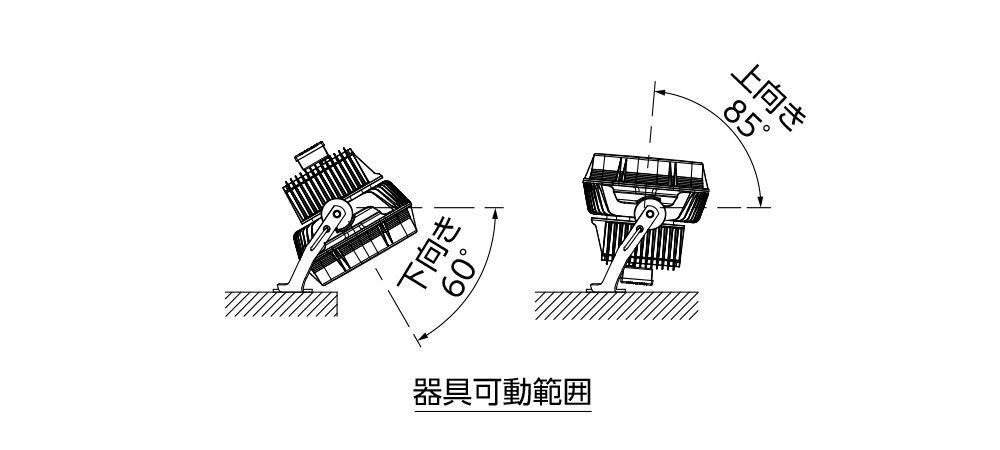

一般形

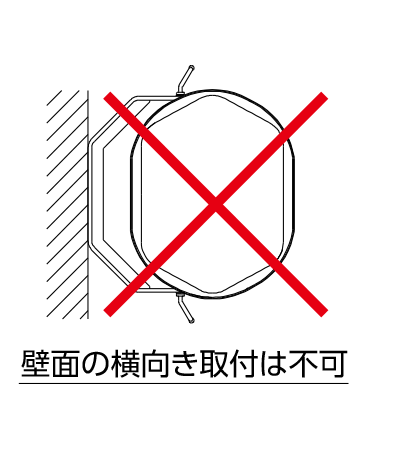

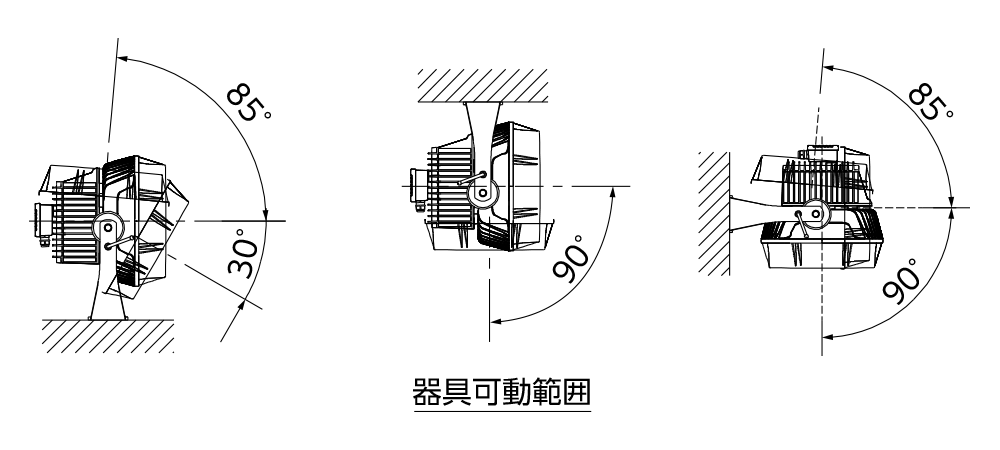

耐振形・クレーン対応形
190Wタイプ
狭角タイプ
- ※…グリーン購入法適合品
- ※…グリーン購入法適合品
1/2照度角 4°
1/10ビームの開き 18°
※上記の図は、維持値を示します(単位：ℓx)。
中角タイプ
- ※…グリーン購入法適合品
- ※…グリーン購入法適合品
1/2照度角 9°
1/10ビームの開き 48°
※上記の図は、維持値を示します(単位：ℓx)。
広角タイプ
1/2照度角 17°
1/10ビームの開き 鉛直面上123°、水平面上120°
※上記の図は、維持値を示します(単位：ℓx)。
仕様
| 光源色 | 昼白色(5000K) | |||
|---|---|---|---|---|
| 配光タイプ | 狭角 | 中角 | 広角 | |
| 器具光束(ℓm) | 21400 | 22700 | 19000 | |
| 消費電力(W) | 200V・240V時 | 190 | ||
| 固有エネルギー消費効率(ℓm/W) | 200V・240V時 | 112.6 | 119.4 | 100.0 |
| 光束維持時間 | 40000時間(光束維持率85％) | |||
| 平均演色評価数 | Ra80 | |||
| 落下防止ワイヤ同梱(耐振形のみ) | ||||
共通仕様
| 定格入力電圧 | 200/240V対応 |
|---|---|
| 定格周波数 | 50/60Hz共用 |
| 本体 | アルミダイカスト(ポリエステル塗装＋アクリル塗装) |
| 反射鏡 | ポリカーボネート(狭角・中角タイプ：内面鏡面処理、広角タイプ：白色塗装) |
| 前面カバー | アクリル(狭角・中角タイプ：クリア、広角タイプ：フロスト) |
| 台座付アーム | 鋼板(溶融亜鉛めっき) |
|---|---|
| 設計許容風速 | 60m/sec |
| 耐雷サージ | 12kV(コモンモード) |
| 保護等級 | IP65 |
| 使用温度範囲 | −20°C〜＋40°C |
| 仕上色 | グレイメタリック |
| 質量 | 13kg |
- ※結線ボックスの口出線を上向きに設置しないでください。
- ※安全のため、下記の落下防止ワイヤ(別売)のご使用を推奨します。
(L=1000mm)FPW-L/EE/1000
(L=1500mm)FPW-L/EE/1500

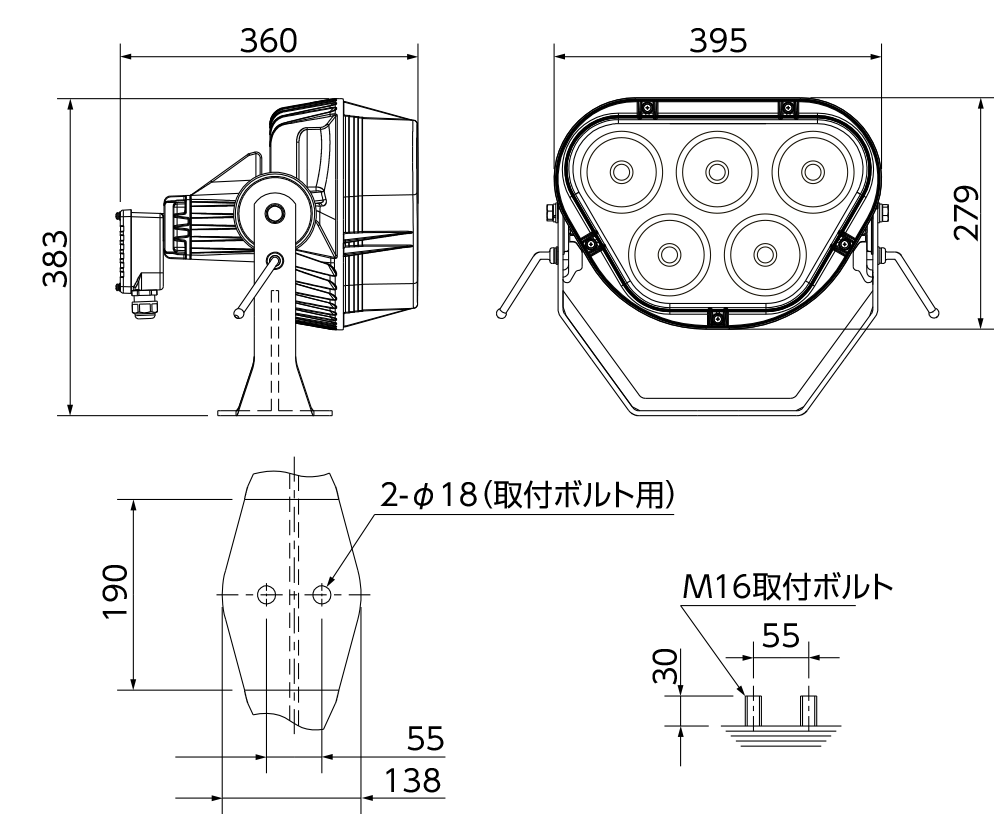

寸法図

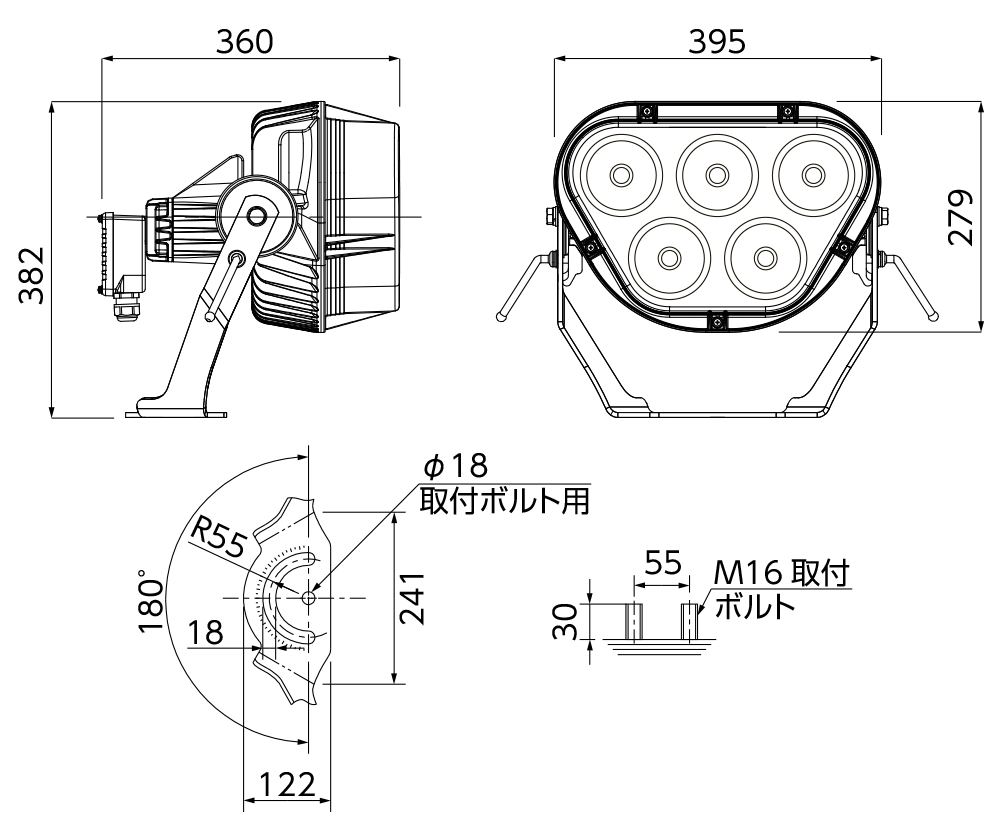

一般形
耐振形

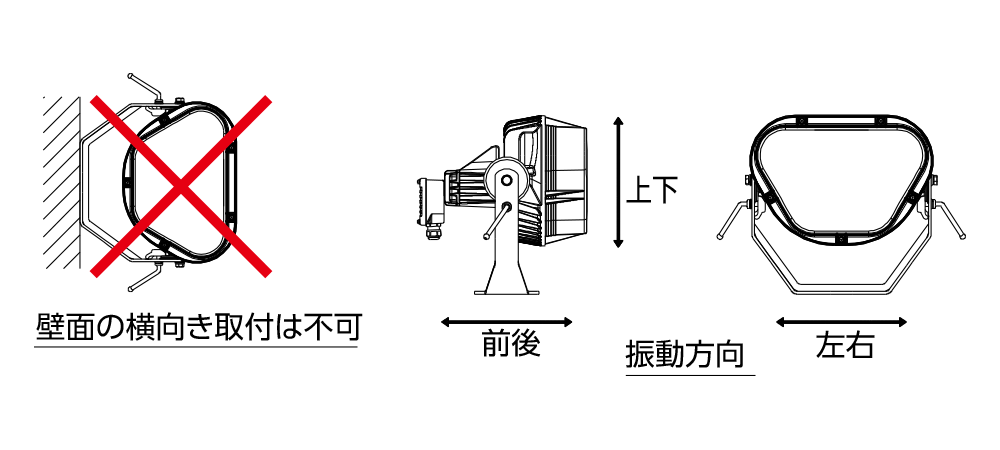

取付角度範囲

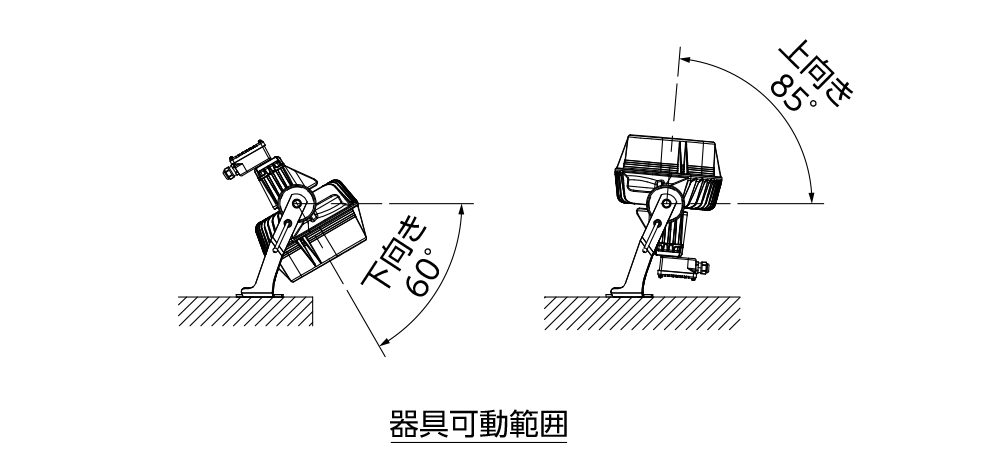

一般形

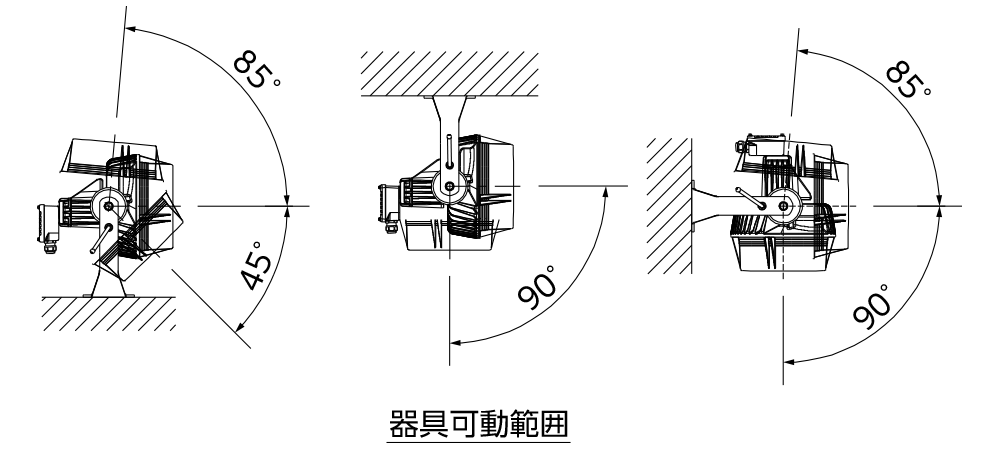

耐振形
60Wタイプ(昼白色) / 80Wタイプ(電球色)
狭角タイプ
昼白色
E0831N/SAN8/DG ダークグレイ
(旧形式：E0821N/SA1/2/2.4/DG)
E0831N/SAN8/W ホワイト
(旧形式：E0821N/SA1/2/2.4/W)
オープン価格
- 屋外・屋内用
- 電源ユニット内蔵形
- ※…グリーン購入法適合品
1/2照度角 4°
1/10ビームの開き 18°
※上記の図は、維持値を示します(単位：ℓx)。
電球色
- ※△…受注生産品
1/2照度角 3°
1/10ビームの開き 18°
※上記の図は、維持値を示します(単位：ℓx)。
中角タイプ
昼白色
E0832N/SAN8/DG ダークグレイ
(旧形式：E0822N/SA1/2/2.4/DG)
E0832N/SAN8/W ホワイト
(旧形式：E0822N/SA1/2/2.4/W)
オープン価格
- 屋外・屋内用
- 電源ユニット内蔵形
- ※…グリーン購入法適合品
1/2照度角 7°
1/10ビームの開き 40°
※上記の図は、維持値を示します(単位：ℓx)。
電球色
- ※△…受注生産品
1/2照度角 7°
1/10ビームの開き 40°
※上記の図は、維持値を示します(単位：ℓx)。
広角タイプ
昼白色
E0833N/SAN8/DG ダークグレイ
(旧形式：E0823N/SA1/2/2.4/DG)
E0833N/SAN8/W ホワイト
(旧形式：E0823N/SA1/2/2.4/W)
オープン価格
- 屋外・屋内用
- 電源ユニット内蔵形
- ※…グリーン購入法適合品
1/2照度角 19°
1/10ビームの開き 96°
1/2照度角 20°
1/10ビームの開き 96°
※上記の図は、維持値を示します(単位：ℓx)。
電球色
- ※△…受注生産品
1/2照度角 19°
1/10ビームの開き 96°
※上記の図は、維持値を示します(単位：ℓx)。
仕様
| 光源色 | 昼白色(5000K) | 電球色(3000K) | |||||
|---|---|---|---|---|---|---|---|
| 配光タイプ | 狭角 | 中角 | 広角 | 狭角 | 中角 | 広角 | |
| 器具光束(ℓm) | 8150 | 7280 | 6130 | 5400 | 5310 | ||
| 消費電力(W) | 100V時 | 59.5 | 78.0 | ||||
| 200V時 | 75.0 | ||||||
| 242V時 | |||||||
| 固有エネルギー消費効率(ℓm/W) | 100V時 | 136.9 | 122.3 | 78.5 | 69.2 | 68.0 | |
| 200V時 | 81.7 | 72.0 | 70.8 | ||||
| 242V時 | |||||||
| 光束維持時間 | 60000時間(光束維持率80%) | 60000時間(光束維持率70%) | |||||
| 平均演色評価数 | Ra70 | Ra80 | |||||
共通仕様
| 定格入力電圧 | 100/200/242V共用 |
|---|---|
| 定格周波数 | 50/60Hz共用 |
| 本体 | アルミダイカスト(ポリエステル塗装) |
| 反射鏡 | アルミダイカスト(内面鏡面処理) |
| 前面カバー | アクリル(狭角タイプ：クリア、中角・広角タイプ：フロスト) |
| 台座付アーム | ステンレス(ポリエステル塗装) |
| 口出線 | キャブタイヤケーブル(器具外1500mm) |
|---|---|
| 取付角度 | エニーポジション(制限なし) |
| 耐雷サージ | 6kV(コモンモード) |
| 保護等級 | IP43 |
| 仕上色 | ダークグレイ・ホワイト |
| 使用温度範囲 | −5℃〜＋35℃ |
| 質量 | 4kg |
- ※安全のため、下記の落下防止ワイヤ(別売)のご使用を推奨します。
(L=300mm)FPW-M/RC/300
(L=500mm)FPW-M/RC/500

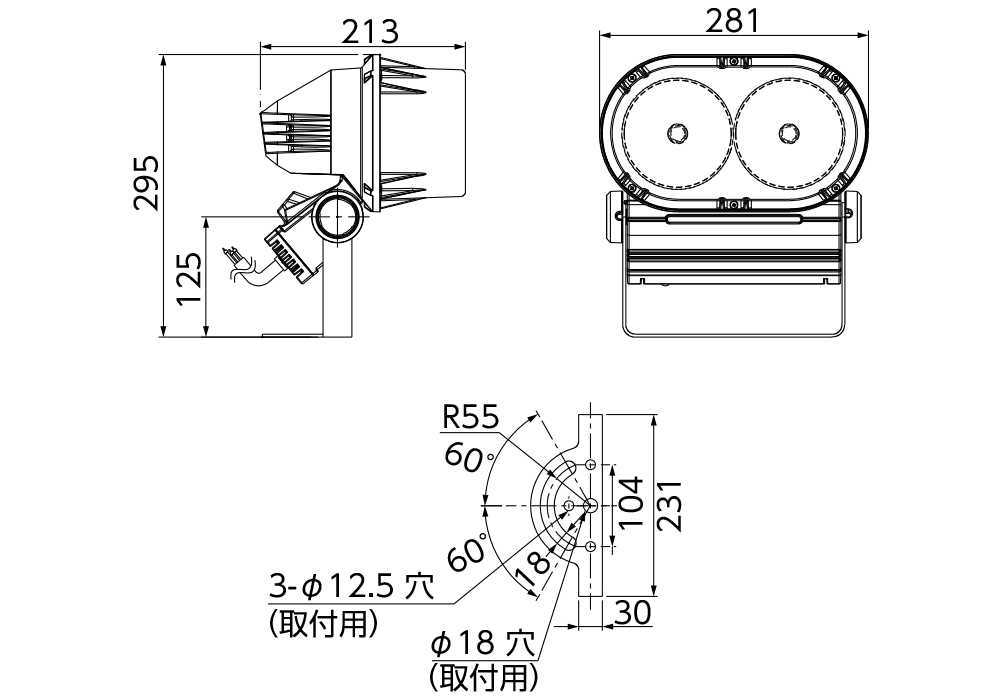

寸法図

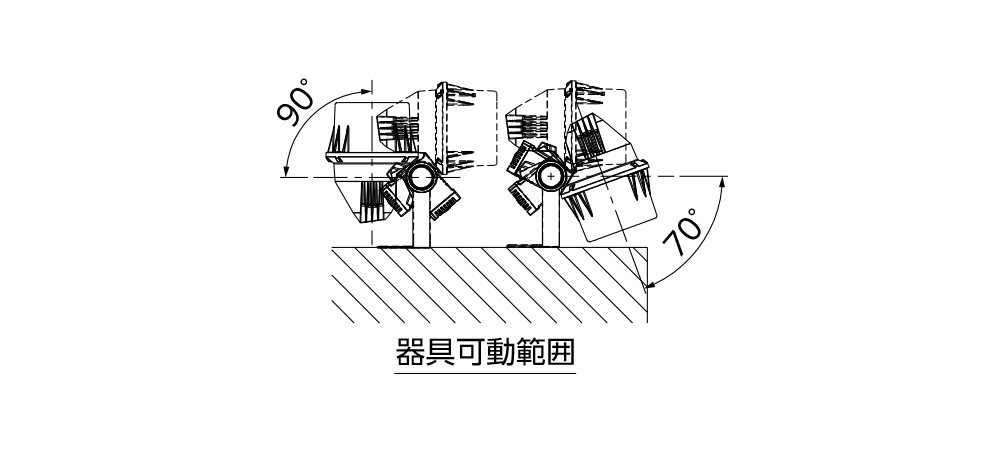

取付角度範囲
- ※本体取付方向制限はありません(エニーポジション構造)が、設置条件により上記のように、構造物と干渉します。
- ※器具を建造物に取付ける際は、被照射面との距離を10cm以上離して設置してください。器具の本体やフィンが構造物に触れないよう設置してください。
※表示価格はすべて税抜き価格です。
