技術資料
積層型LED光源装置 - フルカラー256階調制御可能LED搭載 -
岩崎情報機器株式会社 LED事業推進部
岩崎情報機器株式会社 LED事業推進部 LED開発課
キーワード
反射型LED，積層型，光源装置，フルカラー，白色LED
2．商品概要(続き)
2.4 特性
各LED発光素子の相対発光波長特性を図7に，最大定格時の全光束及び消費電力を表1に示す。LEDのピーク発光波長は，一般的な仕様(typ値)に対して数nmから10数nm程度幅があり，また温度にも依存してピークがシフトする。このため，表1に掲載のピーク波長と図7に示された特性曲線のピークとが一致しない場合がある。
| 発光色 | ピーク波長［nm］* | 入力電流［mA］ | 全光束［ℓm］ | 消費電力［W］ |
|---|---|---|---|---|
| 赤 | 625 | 1400 | 22 | 4.4 |
| 緑 | 530 | 750 | 80 | 4.4 |
| 青 | 470 | 750 | 35 | 4.8 |
| 混色 | - | - | 137 | 13.6 |
- 注)* typ値
- 注)表中の発光色の混色は，各LEDを最大定格値で発光させた時の3色を合成した発光色である。

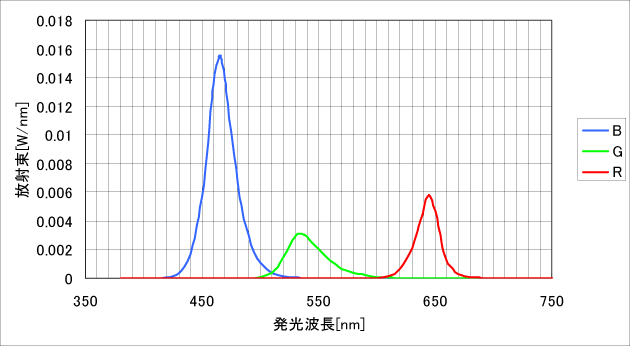

図7 各LED の相対発光波長特性
