施設報告
(株)ミヤノ 北上工場の照明改修 - 省エネを目的としたプロフォルム®によるリニューアル照明 -
国内営業事業部 東北技術設計センター
国内営業事業部 仙台営業所
キーワード
(株)ミヤノ北上工場，プロフォルム®，省エネルギー，セラルクス®，リニューアル
2. 照明設備の概要（続き）
2.2 照明設備数量
プロフォルム®400Wの採用にあたり，現状の照明(MF1000W×250台)と同照度(500ℓx)を得るために必要な台数は，約330台となった。照明器具配置は既設照明位置の249箇所とその他の増設(81台)により行った。図4に維持水平面照度分布図，工場内点灯状況を図5，6に示す。

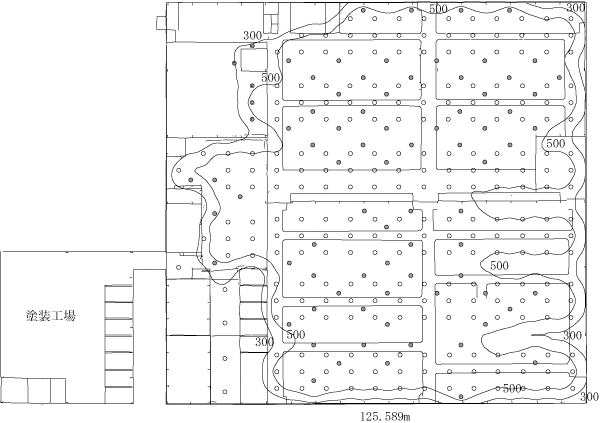

図4 維持水平面照度分布図
| 照明範囲 | 全体 |
| 維持平均照度 | 520ℓx |
| 記号 | ○ | ● | ◎ |
|---|---|---|---|
| 照明器具 | HSC410BHE(既設位置) | HSC410BHE(増設位置) | HSC410BHE(昇降式) |
| ランプ | MT400CE-W/BUD-T48 | MT400CE-W/BUD-T48 | MT400CE-W/BUD-T48 |
| ランプ光束(ℓm) | 38000 | 38000 | 38000 |
| 保守率 | 0.75 | 0.75 | 0.75 |
| 灯高(m) | 9.5 | 9.5 | 9.5 |
| 灯数(台) | 249 | 76 | 5 |

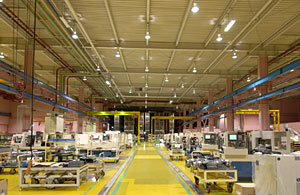

図5 工場内点灯状況

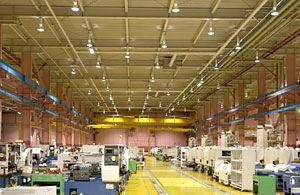

図6 工場内点灯状況
