unis Flat(ユニス フラット)

とは
  • △…受注生産品

ナチュラルで景観に馴染む

  • 公園照明
  • 広場照明
  • 街路照明

ユニス シリーズ

特長

ナチュラルで景観に馴染む

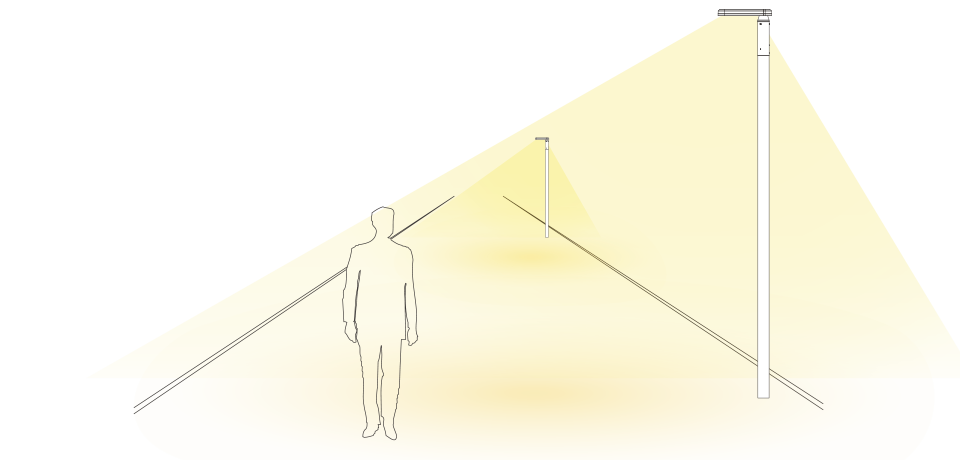

路面の明るさを均一にした歩行者の安全・安心に配慮した光
上方光束0%(光害対策ガイドライン)とした環境配慮型
奥まったフラットな発光面で、灯具の視覚的なノイズを軽減

光源色:2700Kと4000K、配光は全周配光とフロントワイド配光。

光環境の変化を演出

ソロスケジューラにより、時間や季節に応じた光の制御が可能です。

ラインアップ

1灯用

白色

全周配光

E60112/WSAZ9 調光形

△¥215,000 (ポール別)

E60112/WSAN9 非調光形

¥195,000 (ポール別)

  • 屋外・屋内用
  • 電源ユニット内蔵形

フロントワイド配光

E60113/WSAZ9 調光形

△¥232,000 (ポール別)

E60113/WSAN9 非調光形

¥212,000 (ポール別)

  • 屋外・屋内用
  • 電源ユニット内蔵形

全周配光

E60114/WSAZ9 調光形

△¥198,000 (ポール別)

E60114/WSAN9 非調光形

¥178,000 (ポール別)

  • 屋外・屋内用
  • 電源ユニット内蔵形

フロントワイド配光

E60115/WSAZ9 調光形

△¥210,000 (ポール別)

E60115/WSAN9 非調光形

¥190,000 (ポール別)

  • 屋外・屋内用
  • 電源ユニット内蔵形

電球色

全周配光

E60112/LSAZ9 調光形

△¥215,000 (ポール別)

E60112/LSAN9 非調光形

¥195,000 (ポール別)

  • 屋外・屋内用
  • 電源ユニット内蔵形

フロントワイド配光

E60113/LSAZ9 調光形

△¥232,000 (ポール別)

E60113/LSAN9 非調光形

¥212,000 (ポール別)

  • 屋外・屋内用
  • 電源ユニット内蔵形

全周配光

E60114/LSAZ9 調光形

△¥198,000 (ポール別)

E60114/LSAN9 非調光形

¥178,000 (ポール別)

  • 屋外・屋内用
  • 電源ユニット内蔵形

フロントワイド配光

E60115/LSAZ9 調光形

△¥210,000 (ポール別)

E60115/LSAN9 非調光形

¥190,000 (ポール別)

  • 屋外・屋内用
  • 電源ユニット内蔵形

2灯用

白色

全周配光

E60116/WSAZ9 調光形

△¥332,000 (ポール別)

E60116/WSAN9 非調光形

¥312,000 (ポール別)

  • 屋外・屋内用
  • 電源ユニット内蔵形

フロントワイド配光

E60117/WSAZ9 調光形

△¥353,000 (ポール別)

E60117/WSAN9 非調光形

¥333,000 (ポール別)

  • 屋外・屋内用
  • 電源ユニット内蔵形

全周配光

E60118/WSAZ9 調光形

△¥282,000 (ポール別)

E60118/WSAN9 非調光形

¥262,000 (ポール別)

  • 屋外・屋内用
  • 電源ユニット内蔵形

フロントワイド配光

E60119/WSAZ9 調光形

△¥302,000 (ポール別)

E60119/WSAN9 非調光形

¥282,000 (ポール別)

  • 屋外・屋内用
  • 電源ユニット内蔵形

電球色

全周配光

E60116/LSAZ9 調光形

△¥332,000 (ポール別)

E60116/LSAN9 非調光形

¥312,000 (ポール別)

  • 屋外・屋内用
  • 電源ユニット内蔵形

フロントワイド配光

E60117/LSAZ9 調光形

△¥353,000 (ポール別)

E60117/LSAN9 非調光形

¥333,000 (ポール別)

  • 屋外・屋内用
  • 電源ユニット内蔵形

全周配光

E60118/LSAZ9 調光形

△¥282,000 (ポール別)

E60118/LSAN9 非調光形

¥262,000 (ポール別)

  • 屋外・屋内用
  • 電源ユニット内蔵形

フロントワイド配光

E60119/LSAZ9 調光形

△¥302,000 (ポール別)

E60119/LSAN9 非調光形

¥282,000 (ポール別)

  • 屋外・屋内用
  • 電源ユニット内蔵形

水平面照度分布図

1灯用

白色

E60112/WSAZ(N)9

E60113/WSAZ(N)9

E60114/WSAZ(N)9

E60115/WSAZ(N)9

電球色

E60112/LSAZ(N)9

E60113/LSAZ(N)9

E60114/LSAZ(N)9

E60115/LSAZ(N)9

2灯用

白色

E60116/WSAZ(N)9

E60117/WSAZ(N)9

E60118/WSAZ(N)9

E60119/WSAZ(N)9

電球色

E60116/LSAZ(N)9

E60117/LSAZ(N)9

E60118/LSAZ(N)9

E60119/LSAZ(N)9

仕様

1灯用

白色

形式 E60112/WSAZ(N)9 E60113/WSAZ(N)9 E60114/WSAZ(N)9 E60115/WSAZ(N)9
光源色 白色(4000K)
器具光束(ℓm) 5800 5600 3600 3450
消費電力(W) 200V時 53.3 53.3 30.6 30.6
固有エネルギー消費効率(ℓm/W) 200V時 108.8 105.0 117.6 112.7
光束維持時間 60000時間(光束維持率80%)
平均演色評価数 Ra80

電球色

形式 E60112/LSAZ(N)9 E60113/LSAZ(N)9 E60114/LSAZ(N)9 E60115/LSAZ(N)9
光源色 電球色(2700K)
器具光束(ℓm) 5200 5050 3200 3100
消費電力(W) 200V時 53.3 53.3 30.6 30.6
固有エネルギー消費効率(ℓm/W) 200V時 97.5 94.7 104.5 101.3
光束維持時間 60000時間(光束維持率80%)
平均演色評価数 Ra80

2灯用

白色

形式 E60116/WSAZ(N)9 E60117/WSAZ(N)9 E60118/WSAZ(N)9 E60119/WSAZ(N)9
光源色 白色(4000K)
器具光束(ℓm) 10200 9800 5800 5600
消費電力(W) 200V時 87.6 87.6 53.3 53.3
固有エネルギー消費効率(ℓm/W) 200V時 116.4 111.8 108.8 105.0
光束維持時間 60000時間(光束維持率80%)
平均演色評価数 Ra80

電球色

形式 E60116/LSAZ(N)9 E60117/LSAZ(N)9 E60118/LSAZ(N)9 E60119/LSAZ(N)9
光源色 電球色(2700K)
器具光束(ℓm) 9100 8800 5200 5050
消費電力(W) 200V時 87.6 87.6 53.3 53.3
固有エネルギー消費効率(ℓm/W) 200V時 103.8 100.4 97.5 94.7
光束維持時間 60000時間(光束維持率80%)
平均演色評価数 Ra80

共通仕様

定格入力電圧 100~240V対応
定格周波数 50/60Hz共用
本体 アルミダイカスト
前面パネル アクリル(乳白)(全周配光)
アクリル(クリア)(フロントワイド配光)
ホルダ アルミ押出材
ポール挿入寸法 ø76.3×110mm
耐雷サージ 15kV(コモンモード)
保護等級 IP43
使用温度範囲 -20℃~+35℃
設計許容風速 60m/sec
仕上色 ウォームグレイメタリック(重耐塩塗装)
質量 1灯用
5.8kg(全周配光・調光形)
5.0kg(全周配光・非調光形)
6.1kg(フロントワイド配光・調光形)
5.3kg(フロントワイド配光・非調光形)>
2灯用
7.8kg(全周配光・調光形)
7.0kg(全周配光・非調光形)
8.4kg(フロントワイド配光・調光形)
7.6kg(フロントワイド配光・非調光形)

寸法図

1灯用

2灯用

調光ユニット

ソロスケジューラ ポール内蔵形 (スケジュール機能付き調光ユニット)

ILSSAP01B
(旧形式:ILSSAP01A)

△オーダー

※表示価格は全て税抜き価格です。
