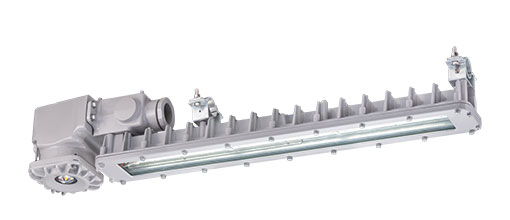

LEDioc 防爆形非常用LED照明器具(蛍光灯代替品)
△
- △…受注生産品
ラインアップ
Hf32W 1灯用(高出力形)相当

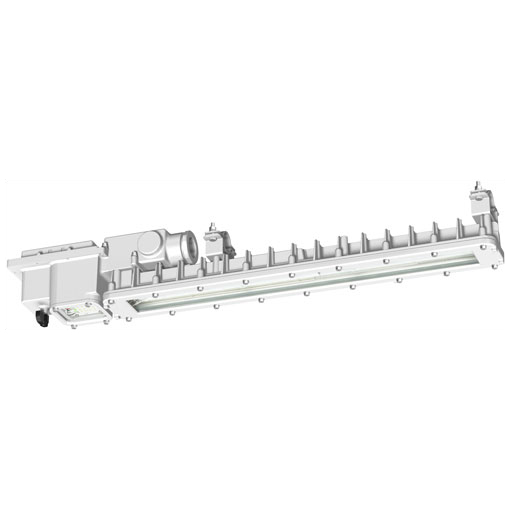

直付形
- 屋内・軒下用
- 電源ユニット内蔵形
EXICLA1021ASA9-16(22,28)
(旧形式：EXICLA1021SA9-16(22,28))
￥314,900
適合特殊工具(別売)
LM4A
対辺2.0mm
吊具のまわり止め用
￥530
RM5A
蓄電池交換用
￥1,050
LM6A
対辺3.0mm
蓄電池交換用
￥530
※特殊工具は付属しておりません。別途、手配ください。
パイプ吊形
- 屋内・軒下用
- 電源ユニット内蔵形
EXICLA2021ASA9-16(22,28)
(旧形式：EXICLA2021SA9-16(22,28))
￥314,900
適合特殊工具(別売)
LM4A
対辺2.0mm
吊具のまわり止め用
￥530
RM5A
蓄電池交換用
￥1,050
LM6A
対辺3.0mm
蓄電池交換用
￥530
※特殊工具は付属しておりません。別途、手配ください。

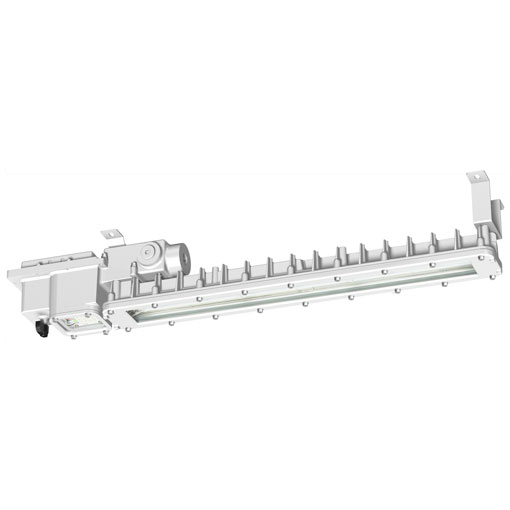

30°ブラケット形
- 屋内・軒下用
- 電源ユニット内蔵形
△￥312,800
適合特殊工具(別売)
LM4A
対辺2.0mm
吊具のまわり止め用
￥530
RM5A
蓄電池交換用
￥1,050
LM6A
対辺3.0mm
蓄電池交換用
￥530
※特殊工具は付属しておりません。別途、手配ください。
特殊直付形
- 屋内・軒下用
- 電源ユニット内蔵形
△￥328,000
適合特殊工具(別売)
LM6A
対辺3.0mm
蓄電池交換用
￥530
RM5A
蓄電池交換用
￥1,050
※特殊工具は付属しておりません。別途、手配ください。
フロストタイプも対応いたします。
EXICLA1021ASA9F-16(22,28) (直付形)
EXICLA2021ASA9F-16(22,28) (パイプ吊形)
EXICLA3021SA9F-16(22,28) (30°ブラケット形)
EXICLA9021SA9F-16(22) (特殊直付形)
EXICLA8021SA9F-L (スタンド形)
Hf32W 2灯用(高出力形)相当

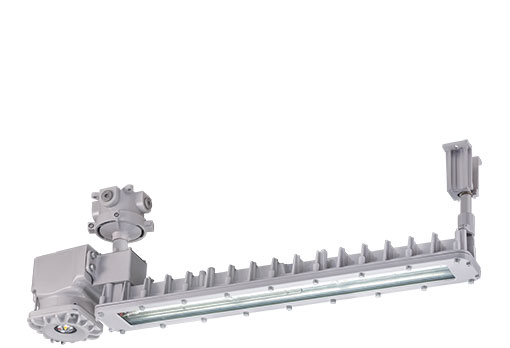

直付形
- 屋内・軒下用
- 電源ユニット内蔵形
EXICLA1041ASA9-16(22,28)
(旧形式：EXICLA1041SA9-16(22,28))
￥321,900
適合特殊工具(別売)
LM4A
対辺2.0mm
吊具のまわり止め用
￥530
RM5A
蓄電池交換用
￥1,050
LM6A
対辺3.0mm
蓄電池交換用
￥530
※特殊工具は付属しておりません。別途、手配ください。

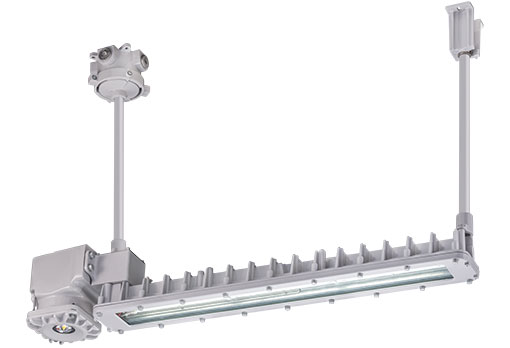

パイプ吊形
- 屋内・軒下用
- 電源ユニット内蔵形
EXICLA2041ASA9-16(22,28)
(旧形式：EXICLA2041SA9-16(22,28))
￥321,900
適合特殊工具(別売)
LM4A
対辺2.0mm
吊具のまわり止め用
￥530
RM5A
蓄電池交換用
￥1,050
LM6A
対辺3.0mm
蓄電池交換用
￥530
※特殊工具は付属しておりません。別途、手配ください。

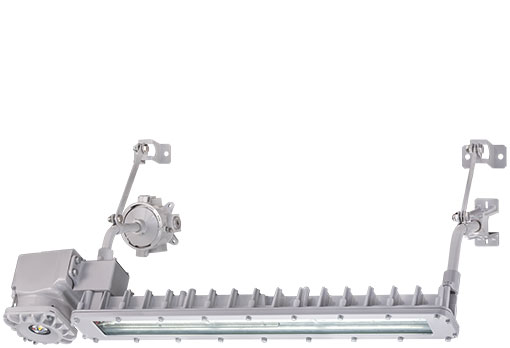

30°ブラケット形
- 屋内・軒下用
- 電源ユニット内蔵形
△￥319,800
適合特殊工具(別売)
LM4A
対辺2.0mm
吊具のまわり止め用
￥530
RM5A
蓄電池交換用
￥1,050
LM6A
対辺3.0mm
蓄電池交換用
￥530
※特殊工具は付属しておりません。別途、手配ください。

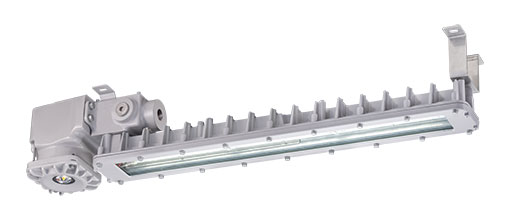

特殊直付形
- 屋内・軒下用
- 電源ユニット内蔵形
△￥335,000
適合特殊工具(別売)
LM6A
対辺3.0mm
蓄電池交換用
￥530
RM5A
蓄電池交換用
￥1,050
※特殊工具は付属しておりません。別途、手配ください。
フロストタイプも対応いたします。
EXICLA1041ASA9F-16(22,28) (直付形)
EXICLA2041ASA9F-16(22,28) (パイプ吊形)
EXICLA3041SA9F-16(22,28) (30°ブラケット形)
EXICLA9041SA9F-16(22) (特殊直付形)
EXICLA8041SA9F-L (スタンド形)
仕様
| Hf32W 1灯用(高出力形)相当 | Hf32W 2灯用(高出力形)相当 | ||
|---|---|---|---|
| 器具光束(ℓm) | 2770 | 5270 | |
| 非常時光束(ℓm) | 2150 | ||
| 消費電力(W) | 100V時 | 26.5 | 46.5 |
| 200V時 | 26.3 | 45.8 | |
| 242V時 | 26.6 | 46.1 | |
| 固有エネルギー消費効率(ℓm/W) | 100V時 | 104.5 | 113.3 |
| 200V時 | 105.3 | 115.0 | |
| 242V時 | 104.1 | 114.3 | |
| 光束維持時間 | 60000時間(光束維持率97％) | ||
| 光源色 | 昼白色(5000K) | ||
| 平均演色評価数 | Ra83 | ||
共通仕様
| 定格入力電圧 | 100～242V対応 |
|---|---|
| 定格周波数 | 50/60Hz共用 |
| 本体 | アルミダイカスト |
| 前面ガラス | 強化ガラス |
| 位置ボックス | アルミダイカスト(4方出・プラグ3個付)(直付形・パイプ吊形・30°ブラケット形) |
| 保護等級 | IP65 |
|---|---|
| 使用温度範囲 | 5℃～35℃ |
| 仕上色 | グレイ(マンセルN7) |
| 質量 | 直付形：15.0kg パイプ吊形：16.0kg 30°ブラケット形：16.3kg 特殊直付形：14.0kg スタンド形：14.2kg |
- ※この器具はゾーン1(第一類危険箇所)及びゾーン2(第二類危険箇所)で使用できます。水素ガスには非対応です。
- ※吊具、位置ボックスは安全増防爆構造です。
- ※直付形及びパイプ吊形を設置の際には必ず落下防止ワイヤ(付属品)を取付けてください。
- ※屋外で使用する場合、端子箱と配管のねじかん合部をシール剤で防水処理してください。
- ※金属管工事で外部導線を引込む場合、必ず端子箱の引込口にシーリングフィッチングを使用し、工事を行ってください。
- ※雷サージが電源線や通信線、接地線を通して器具に加わると過電流により器具が破壊されるおそれがあります。使用環境によっては、避雷器の設置などのサージ対策を行ってください。
寸法図
※取付ピッチは800mmと500mmどちらでも設置できます(特殊直付形・スタンド形を除く)。
直付形
パイプ吊形

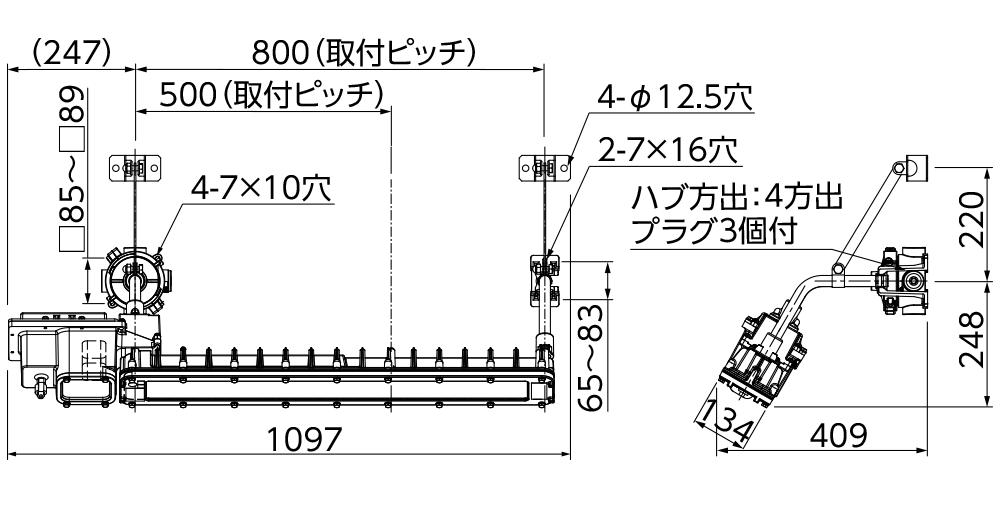

30°ブラケット形

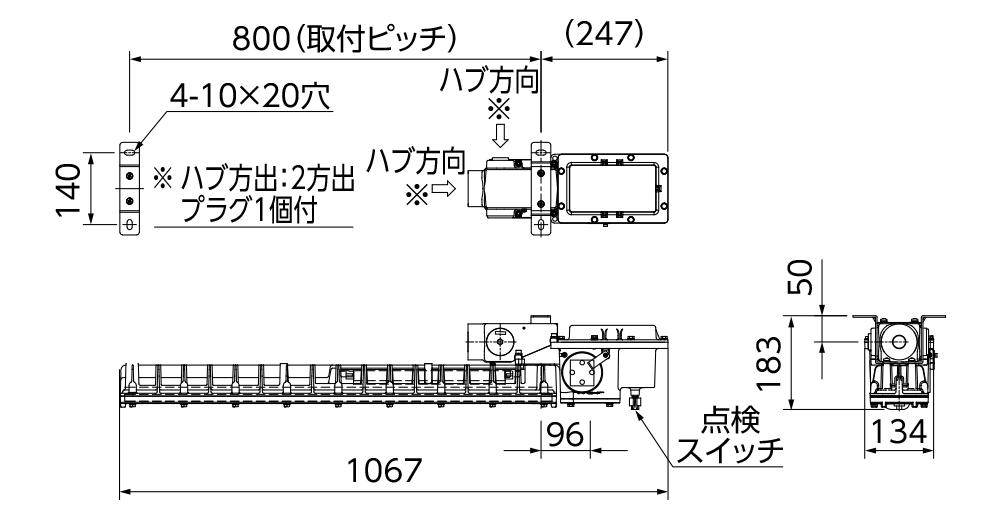

特殊直付形
スタンド形

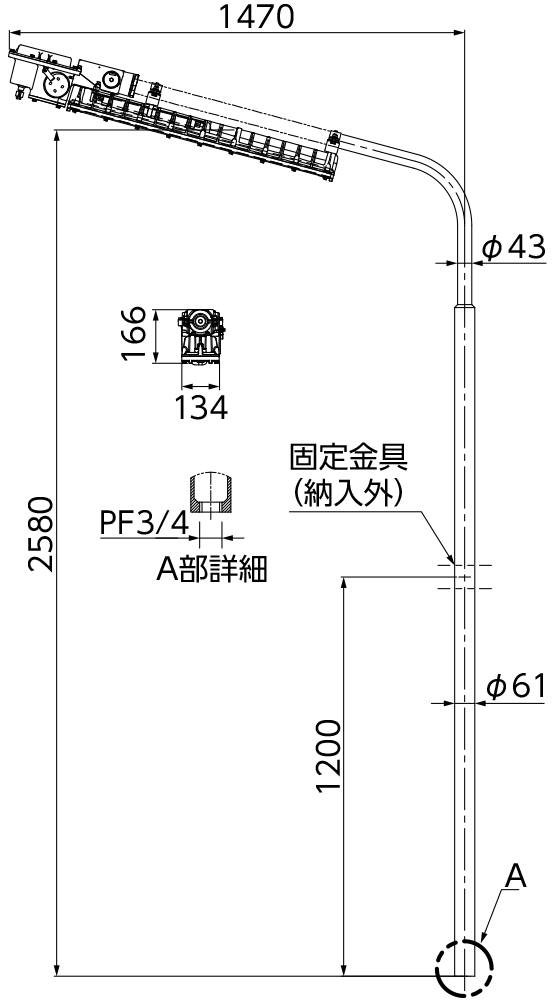

スタンド形適合ポール組合せ参考図
ポール：EXPC10
※ポールは別売です。
参考組合せ例
- 本体
- EXICLA8021SA9-L
- ポール
- EXPC10
- ニップル
- EXNP22
- ロックナット
- PF3/4用(納入外)
- ジャンクションボックス
- EYG14-22F-G
配置間隔表
※保守率=0.92、光束換算係数=1、光源光束(30分後)=2150ℓm、最大器具取付高さ=18.7m
| 器具取付高さ(m) | 3.0 | 4.0 | 5.0 | 6.0 | 7.0 | 8.0 | 9.0 | 10.0 | 11.0 | 12.0 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 単体配置 | A1 | 6.4 | 7.4 | 8.2 | 8.7 | 9.1 | 9.4 | 9.5 | 9.5 | 9.4 | 9.2 |
| A'1 | 6.4 | 7.4 | 8.2 | 8.7 | 9.1 | 9.4 | 9.5 | 9.5 | 9.4 | 9.2 | |
| B1 | 6.2 | 7.4 | 8.3 | 8.8 | 9.1 | 9.4 | 9.5 | 9.5 | 9.5 | 9.3 | |
| B'1 | 6.0 | 7.2 | 7.9 | 8.4 | 8.8 | 9.1 | 9.2 | 9.2 | 9.2 | 9.0 | |
| 直線配置 | A2 | 14.8 | 17.4 | 19.6 | 21.6 | 23.1 | 24.1 | 25.0 | 25.7 | 26.2 | 26.7 |
| B2 | 14.2 | 16.6 | 19.1 | 21.2 | 22.7 | 23.8 | 24.7 | 25.4 | 26.0 | 26.3 | |
| 四角配置 | A4 | 12.3 | 14.8 | 16.7 | 18.4 | 19.9 | 21.1 | 22.3 | 23.2 | 23.9 | 24.7 |
| B4 | 11.6 | 13.9 | 16.1 | 17.9 | 19.4 | 20.7 | 21.9 | 22.8 | 23.6 | 24.3 | |
オプション
ガード
￥6,650
- ※ガード付の検定も取得しておりますので、そのまま取付できます。
※表示価格は全て税抜き価格です。
