安全増防爆形LED照明器具 レディオック EX ヴォーノ 非常灯タイプ

ゾーン2の照明器具と非常灯のLED化を1台で両立

  • ゾーン2(第二類危険箇所)
防爆構造記号常用灯部(灯具) Ex ec ⅡC T6 Gc、常用灯部(電源) Ex db ⅡC T6 Gb、非常灯部 Ex db ⅡB+H₂ T6 Gb
保護等級IP65
使用温度範囲5℃～35℃
IEC規格整合
厚生労働省型式検定(防爆)合格品

特長

ゾーン2専用※のLED照明器具に非常灯機能をプラス

平常時は常用灯部が点灯し、非常時は内蔵蓄電池で非常灯部が点灯します。点検スイッチ付きなので、建築基準法で定められた定期点検が容易に行えます。

※ゾーン1(第一類危険箇所)と水素ガス環境では使用できませんのでご注意ください。

ランプ交換不要でコンパクト

常用照明と非常照明の両立を図りながら、従来品以下のコンパクト設計。器具全長は1047mm、器具質量は14.9kg(直付形)です。従来の安全増防爆形非常用蛍光灯(EYHFSA1425EFU9-22 全長1345mm、質量15.6kg)と比較して約22％のサイズダウンを実現。光源一体形のため、ランプ交換スペース不要で壁際でも設置可能です。

500mmと800mmの2つの取付ピッチに対応

吊下金具の付替で取付ピッチを簡単に変更でき、既設器具からの交換にも対応します。

※直付形・パイプ吊形・30°ブラケット形・特殊直付形のみ対応しています。

ドライバー1本で取付ピッチが変更可能

蓄電池交換が簡単

器具を取付けたまま、簡単に蓄電池の交換が可能です。

  1. 前面カバー固定ボルト(M6)を緩め、写真の通り、カバーを開けてください。
  2. 蓄電池より出ているコネクタ、また蓄電池押え板の固定ねじを外し、蓄電池の交換を行ってください。

※必ず取扱説明書を確認し、火災や爆発事故の原因とならないよう注意事項に従って作業を行ってください。

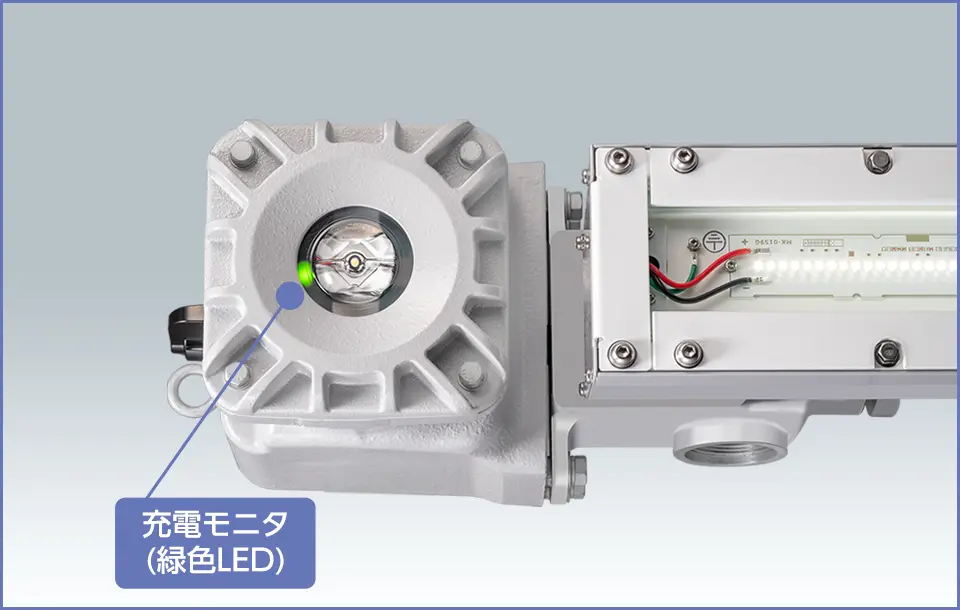

充電状態をひと目で確認

緑色LEDが点灯して非常灯用の蓄電池が正常に充電されていることを知らせます。

配線方式4線式にも標準対応

結線図

充電回路と点滅回路を分離して配線可能。

選べるバリエーション

前面ガラス仕様は標準のクリアタイプに加えて、フロストタイプとイエロータイプを選択できます。

※ガラスの交換はできませんので、ご注意ください。非常灯部はクリアタイプのみとなります。

フロストタイプ

まぶしさを低減
△受注生産品

イエロータイプ

波長500nm以下をカット
特注対応品

段調光機能でさらに省エネ

器具は設置後でも明るさ約70％の点灯に切替え可能です。
(接続電源のON-OFFを4回切替で実行)

  • Hf32W 2灯用(高出力形)相当の100％出力時は38.7W。段調光切替操作による70％出力時は27.5Wで約28％省エネ、FLR40W 2灯用と同等以上の明るさ。
  • Hf32W 1灯用(高出力形)相当の100％出力時は22.3W。段調光切替操作による70％出力時は15.5Wで約26％省エネ、FLR40W 1灯用と同等以上の明るさ。

ベース照明と同デザインでトータル設計が可能

非常灯タイプと同デザインのベース照明もラインアップしています。

比較例

経済比較

  • A安全増防爆形非常用Hf蛍光灯(EYHFSA1425EFU9-22+FHF32EX-N-H×2)灯高：5.0m
    保守率：0.69
    反射率：天井30％ 壁30％ 床10％
  • Bレディオック EX ヴォーノ 非常灯タイプ(EYICLA1041SA9A-16(22,28))灯高：5.0m
    保守率：0.92
    反射率：天井30％ 壁30％ 床10％

平均照度

  • A6.4ℓx
  • B4.5ℓx

明るさほぼ同等

消費電力※1

  • A364W(91.0W×4)
  • B154.8W(38.7W×4)

約57％省エネ

年間電気料金※2

  • A45,136円
  • B約19,195円

約2.5万円お得

光源寿命

  • A20000時間
  • B60000時間

3倍

  • ※照度分布図の曲線上の数値は、維持水平面照度を示します(単位：ℓx)
  • ※1：消費電力は、入力電圧200V時の特性を示します
  • ※2：電気料金単価は、31円/kWh(税込)[一般社団法人日本照明工業会 ガイドA139：2024]、年間点灯時間は4000時間で算出
  • ※上の照度分布図、平均照度は非常時での比較です。常用時の明るさ比較は一般タイプのレディオック EX ヴォーノをご覧ください。
