広スパン枠無トンネル照明器具

製造本部 照明機器開発部 第一開発課

キーワード

トンネル照明器具,広スパン,枠無,器具効率,コスト縮減,環境配慮,小形化,省施工

3.特長・機能

3.1 コスト縮減

ステンレス製前面枠のない器具によるコスト縮減を図った。

3.2 配光性能向上

従来の枠付器具に比べ,開口面積が拡大した。そこで,従来形器具の遮光板の部分を補助反射板に変更し,更なる効率の向上を図った。

一例として,両口金形高圧ナトリウムランプ用広スパン形器具の従来品(枠付器具)と本商品(枠無器具)の照明率曲線,等光度曲線をそれぞれ図5~図8に示す。

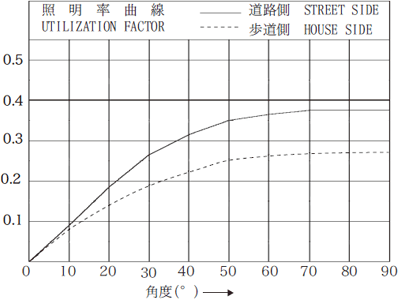

図5 従来品の照明率曲線(NHTD60)

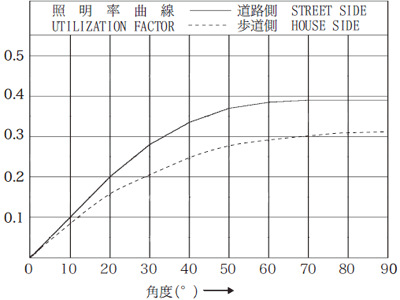

図6 本商品の照明率曲線(NHTD60)

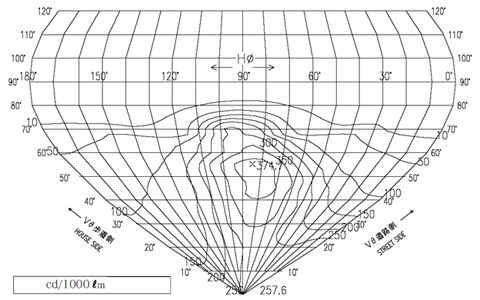

図7 従来品の等光度曲線(NHTD60)

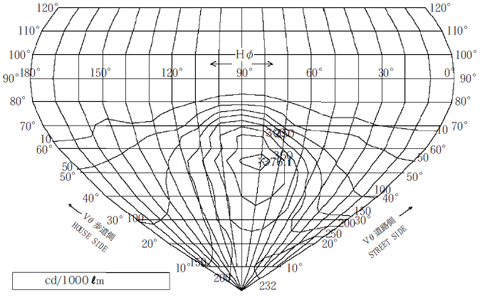

図8 本商品の等光度曲線(NHTD60)

3.3 安全性向上

器具の開閉部はガラスのみとなったため,ガラスの下方にはラッチで確実にガラスを締めることが可能なフック金具を設け,安全性を高めた。

3.4 適合ランプ拡大

適合ランプは、従来使用していた両口金形高圧ナトリウムランプ60Wに加え新たに高効率で『白い光』の両口金形セラミックメタルハライドランプ60W、70Wと両口金形高圧ナトリウムランプ110Wを追加した。

3.5 リサイクル性向上

枠付器具で施していた前面枠とガラスの接着が不要なため容易に分解が可能となり,リサイクル性が向上した。

3.6 品揃え拡充

広スパン形基本照明器具だけでなく,管形高圧ナトリウムランプ用入口照明器具及び高周波点灯専用形蛍光ランプFHP45W1灯用及び2灯用基本照明器具の品揃えを行なった。

図9 管形高圧ナトリウムランプ用入口照明器具

図10 FHP45W1灯用基本照明器具

図11 FHP45W2灯用基本照明器具

4.おわりに

枠無プレス式トンネル照明器具の広スパン対応形両口金形高圧ナトリウムランプ60W及び110W,両口金形セラミックメタルハライドランプ70W用,管形高圧ナトリウムランプ入口照明器具,高周波点灯専用形蛍光ランプ45W1灯用及び2灯用基本照明器具とラインナップが揃い,省エネ,環境配慮,コスト縮減を実現できるトンネル照明器具の提案が可能となった。
