3．LED照明器具

反射型LED素子ユニットとジャンボLEDユニットを内蔵させた照明器具の例を以下に紹介する。

3.1 人造石ボラード器具(図9)

反射型LED素子ユニット・ブロックタイプ(65mm角)1個を内蔵した器具である。公園や遊歩道等の景観照明に用いる。電源電圧：AC100V

図9　人造石ボラード器具

3.2 縁石・壁埋め込み器具(図10)

反射型LED素子ユニット・ラインタイプ(LED素子18個搭載)1個を内蔵した器具である。建物周りや階段部等へ足元灯として用いる。電源電圧：AC100V

図10　縁石・壁埋め込み器具

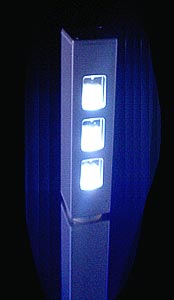

3.3 アプローチライト器具(器具高さ1m)(図11)

下方照射形ジャンボLEDユニット3個を内蔵した器具である。上方に光が漏れないように配慮されている。公園や遊歩道等のアクセント照明として用いる。電源電圧：AC100V

図11　アプローチ器具(器具高さ1m)

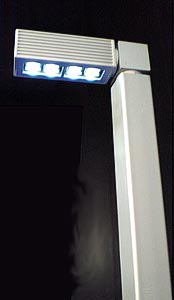

3.4 ポールライト器具(器具高さ2m)(図12)

横長配光型ジャンボLEDユニット4個を内蔵した器具である。用途としては公園や遊歩道等の歩行者照明として用いる。電源電圧：AC100V

図12　ポールライト器具(器具高さ2m)

4．おわりに

今回，開発した基本LEDユニット及びそれを使ったLED照明器具を早急に商品化する予定である。

この記事は弊社発行「IWASAKI技報」第12号掲載記事に基づいて作成しました。
(2005年4月18日入稿)
