LED低温倉庫用照明器具

製造統括本部 照明部 商品開発課
製造統括本部 照明部 LEDオプトデザイン課
製造統括本部 照明部 LEDエンジニアリング課
製造統括本部 電子機器部 インバータ課

3．機能・特長

3.1 器具からの発熱を抑えて冷凍負荷を抑制

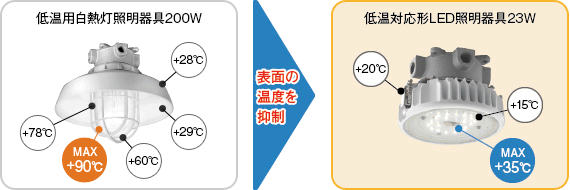

LED照明は器具の表面温度が低いため，冷凍負荷を低減できる。従来品と比較して，冷凍機の消費電力削減に貢献する。図2に表面温度の比較の一例を示す。

3.2 低温環境でも高効率

従来の蛍光ランプでは低温により減光するため，あらかじめ取付台数を増やしておくなど，余分な電力消費が発生していたが，LEDの素子は低温環境でも高効率を維持することができるため，増灯しておく必要がない。必要な電力のみを確保して，省エネを実現することが出来る。図3にLED器具と蛍光灯器具の低温光出力特性比較を示す。

LEDioc CEILING 低温対応形
高圧ナトリウムランプ70W用低温対応器具

3.3 薄型設計で庫内作業がスムーズ

位置ボックス取付形は，天井から照明器具底面までが112mmと，薄型の設計を実現した。すっきりと収まるフラットな形状のため，庫内での荷物運搬作業を妨げない。

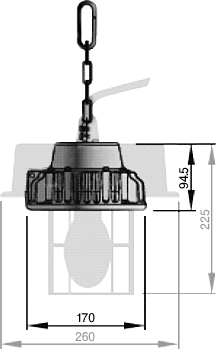

吊下形に関しても，従来品よりもコンパクトになっているため，庫内を有効に活用できる。図4に従来品とのサイズ比較を示す。

LEDioc CEILING 低温対応形(黒)と高圧ナトリウムランプ70W用低温対応器具(灰)

3.4 配光性能

前述の薄型設計を行う上でのリスクとして，放熱量の低下，ひいては光束の低下があげられるが，低温光出力特性を加味した筐体設計や，LEDモジュールの放熱経路を検討することで，従来品と同じ設置条件でほぼ同等の維持水平面照度を実現させ，大幅な省エネにより付加価値を向上させることが可能となった。

維持水平面照度分布，消費電力の比較例を表2に示す。

表2 水平面照度分布，消費電力の比較例

• ※1：保守率：低温用高圧ナトリウムランプ0.83 LED0.63／取付高さ：5m／反射率：天井30％ 壁面30％ 床面10％
• ※2：消費電力は、定格電圧入力時の入力電力とする
• ※3：電気料金目安単価は21円/kWh(税抜)、年間点灯時間は3000時間で計算
• ※4：CO₂排出量は0.43kg-CO₂/kWhとして算出
• ※5：商品特性は周囲温度-40℃時の特性を示す

4．おわりに

当社として，初の低温用LED照明器具の開発であり，技術的な課題や制約が多く，限られた時間軸でどこまで実施可能か，課題を抽出し，手順を決め取り組んだ。本製品は性能を満足させ，発売することができたが，LED照明は市場スピードが早いため，更なる性能向上・コストダウンが求められる。
