施設報告

矢掛町総合運動公園の照明設備 - 多目的グラウンド，テニス・フットサルコート納入施設例 -

国内営業部 広島営業所 技術課
国内営業部 広島営業所

3．照明設備(つづき)

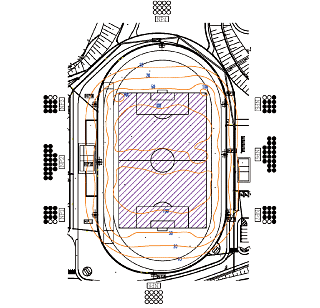

図8 照度分布図(サッカー点灯時)

• ※●点灯 ◯消灯
• ※曲線上の数値は、維持水平面照度を示す。(単位：ℓx)

凡例

照明器具形式		LED中角形投光器
光源		LED40W×10
器具光束(ℓm)		25700
保守率		0.67
鉄塔	灯高(m)	設置台数	点灯台数
NP1	20.0	12	10
NP2	20.0	20	20
NP3	20.0	12	10
NP4	20.0	12	0
NP5	20.0	12	10
NP6	20.0	20	20
NP7	20.0	12	10
NP8	20.0	12	0
合計		112	80

照度及び照度計算範囲

	維持平均照度(ℓx)	均斉度(min/ave)	被照明面積(m²)
サッカー	106	0.59	7140

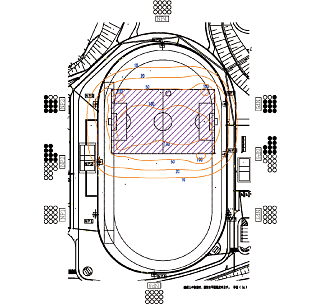

図9 照度分布図(ミニサッカーAコート点灯時)

• ※●点灯 ◯消灯
• ※曲線上の数値は、維持水平面照度を示す。(単位：ℓx)

凡例

照明器具形式		LED中角形投光器
光源		LED40W×10
器具光束(ℓm)		25700
保守率		0.67
鉄塔	灯高(m)	設置台数	点灯台数
NP1	20.0	12	0
NP2	20.0	20	10
NP3	20.0	12	10
NP4	20.0	12	0
NP5	20.0	12	10
NP6	20.0	20	10
NP7	20.0	12	0
NP8	20.0	12	0
合計		112	40

照度及び照度計算範囲

	維持平均照度(ℓx)	均斉度(min/ave)	被照明面積(m²)
ミニサッカーA	101	0.40	4000

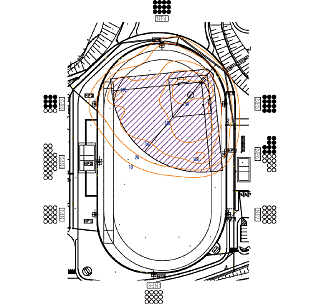

図10 照度分布図(ソフトボールAコート点灯時)

• ※●点灯 ◯消灯
• ※曲線上の数値は、維持水平面照度を示す。(単位：ℓx)

凡例

照明器具形式		LED中角形投光器
光源		LED40W×10
器具光束(ℓm)		25700
保守率		0.67
鉄塔	灯高(m)	設置台数	点灯台数
NP1	20.0	12	0
NP2	20.0	20	0
NP3	20.0	12	9
NP4	20.0	12	12
NP5	20.0	12	12
NP6	20.0	20	10
NP7	20.0	12	0
NP8	20.0	12	0
合計		112	43

照度及び照度計算範囲

		維持平均照度(ℓx)	均斉度(min/ave)	被照明面積(m²)
ソフトA	内野	150	0.50	900
	外野	76	0.12	4360

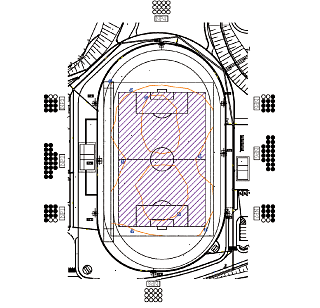

図11 GR分布図(サッカー点灯時)

• ※●点灯 ◯消灯
• ※曲線上の数値は、各ポイントにおける最大GR値を示す。

凡例

照明器具形式		LED中角形投光器
光源		LED40W×10
器具光束(ℓm)		25700
保守率		1.00
鉄塔	灯高(m)	設置台数	点灯台数
NP1	20.0	12	10
NP2	20.0	20	20
NP3	20.0	12	10
NP4	20.0	12	0
NP5	20.0	12	10
NP6	20.0	20	20
NP7	20.0	12	10
NP8	20.0	12	0
合計		112	80

計算条件及び計算結果

区分	サッカー(レクリエーション)
	計算値	基準値
GR最大値	52.9	55以下
計算面積(m²)	9600
初期平均照度(ℓx)	144
フィールド面反射率(％)	15
観測者位置/高さ(m)	1.5

参考値(JIS Z9127:2011)

GR	グレアの程度
90	耐えられない
70	邪魔になる
50	許容できる限界
30	あまり気にならない
10	気にならない

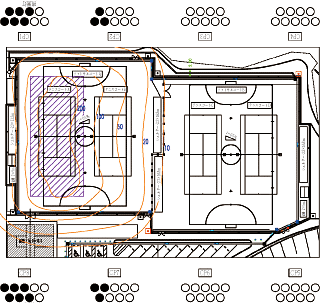

図12 照度分布図(テニスAコート点灯時)

• ※●点灯 ◯消灯
• ※曲線上の数値は、維持水平面照度を示す。(単位：ℓx)

凡例

照明器具形式	高出力型LED投光器(中角)	高出力型LED投光器(広角)
光源	LED40W×10	LED40W×10
器具光束(ℓm)	25700	26000
保守率	0.67	0.67
灯高(m)	13.5	13.5
点灯台数	14	14

照度及び照度計算範囲

	維持平均照度(ℓx)	均斉度(min/ave)	被照明面積(m²)
テニスコートA	203	0.56	576
テニスコートB	-	-	-
フットサルコートA	-	-	-

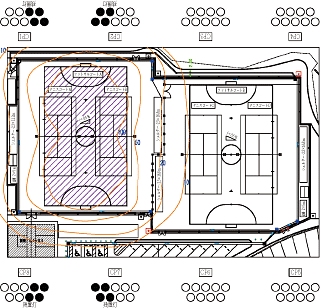

図13 照度分布図(フットサルAコート点灯時)

• ※●点灯 ◯消灯
• ※曲線上の数値は、維持水平面照度を示す。(単位：ℓx)

凡例

照明器具形式	高出力型LED投光器(中角)	高出力型LED投光器(広角)
光源	LED40W×10	LED40W×10
器具光束(ℓm)	25700	26000
保守率	0.67	0.67
灯高(m)	13.5	13.5
点灯台数	12	4

照度及び照度計算範囲

	維持平均照度(ℓx)	均斉度(min/ave)	被照明面積(m²)
テニスコートA	-	-	-
テニスコートB	-	-	-
フットサルコートA	118	0.51	1050

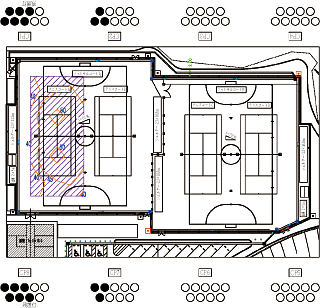

図14 GR分布図(テニスAコート点灯時)

• ※●点灯 ◯消灯
• ※曲線上の数値は、各ポイントにおける最大GR値を示す。

凡例

照明器具形式	高出力型LED投光器(中角)	高出力型LED投光器(広角)
光源	LED40W×10	LED40W×10
器具光束(ℓm)	25700	26000
保守率	1.00	1.00
灯高(m)	13.5	13.5
点灯台数	14	4

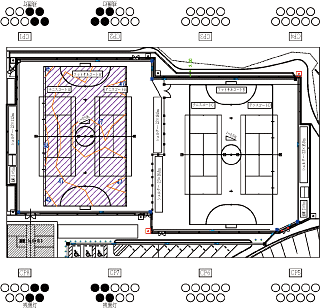

図15 GR分布図(フットサルAコート点灯時)

• ※●点灯 ◯消灯
• ※曲線上の数値は、各ポイントにおける最大GR値を示す。

凡例

照明器具形式	高出力型LED投光器(中角)	高出力型LED投光器(広角)
光源	LED40W×10	LED40W×10
器具光束(ℓm)	25700	26000
保守率	1.00	1.00
灯高(m)	13.5	13.5
点灯台数	12	4

4．おわりに

LEDは環境に優しい光源として注目されており，本件においては積極的にLED照明を導入していただき，総合運動施設を全てLED照明で照らす手法は全国でも初の試みとなった。

LED光源の発効効率は日進月歩であり，HIDランプの中でも高効率の特徴をもつ高圧ナトリウムランプやメタルハライドランプを越える日も近いであろう。

今後もますますLED照明の需要が高まり，当社がそれに貢献できることを願う。

最後に，本照明設備の完成にあたり，御尽力いただいた関係各位に感謝して結びの言葉とする。

※本施設は，照明学会「平成24年照明普及賞」及び環境省「第4回 省エネ・照明デザインアワード(平成25年度) 優秀事例」を受賞。
