施設報告

紀三井寺公園　野球場の照明設備 - 野球場納入施設例 -

国内営業事業部　西日本営業部　近畿技術設計センター
国内営業事業部　西日本営業部　大阪営業所　広域営業課

キーワード

紀三井寺公園，高校野球，増反射膜付投光器，光害対策

3．照明設備

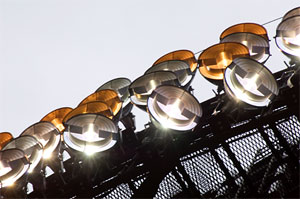

図2　照明器具設置状況(鉄塔架台)

本施設は，増反射膜付投光器(アクロスター™)を270台採用し，周辺への光漏れ対策として，投光器に外付けルーバー(図2)を206台取付け，光漏れを低減している。

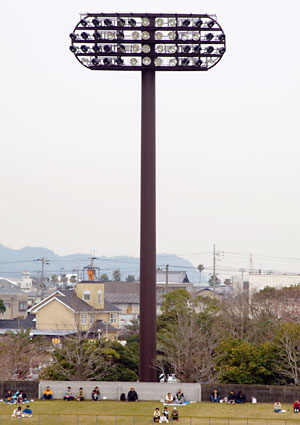

図3　照明塔全景(No.1)

照明配置は，JIS Z 9120-1995に基づいて6基制とし，グレア等を考慮した配置としている。照明塔は，48灯用(保安灯を含む)とし，取付け高さは，経済性を重視し，最下段高さ26mとしている。また，避雷設備をJIS A 4201-2003(回転球体法)に沿う構造とし，突起の無いすっきりとした形とし周囲との調和を図った。(図3)

光源は，民家に隣接している野球場の周辺環境に配慮し，昆虫が好む光の波長(380nm以下)を大幅にカットした低誘虫形メタルハライドランプ1.5kWを162本採用し，さらに効率と光束維持率に優れ，長寿命の高圧ナトリウムランプ940Wとの混光照明とすることで経済性を向上している。また，保安灯としてハロゲン1.0kWを18本使用している。

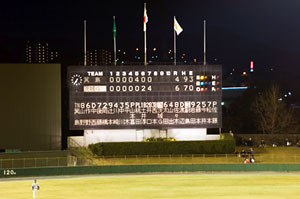

図4　既設スコアボードライトアップ点灯状況

既設スコアボードがナイター利用時にも見えるように，夜間時のライトアップをメタルハライドランプ1.0kW投光器4台にて行っている。(図4)

また，駐車場照明として，施設利用者の明るさ確保として，低誘虫形メタルハライドランプ1.5kWの光害対策形器具(アクロスペース®)を5台設置している。

照明制御は，ITACS(Lシステム)を使用しており，公園事務所内に主制御盤を，野球場内放送室に副制御盤を設け，遠隔操作及び野球場内を見ながらの操作が行え，利便性を図っている。
