施設報告
鹿児島ふれあいスポーツランド - 屋内スポーツ施設の照明 -
国内営業事業部 九州技術設計センター
国内営業事業部 福岡営業所 鹿児島事務所
キーワード
鹿児島ふれあいスポーツランド，屋内スポーツ施設，維持管理，セラミックメタルハライドランプ
2. 設備概要(つづき)
2.3 屋内運動場
図8 屋内運動場の点灯状況
横約70m，縦約40mの砂入り人工芝の屋内運動場は，テニスでは4面，ゲートボールでは6面，フットサルでは2面がとれ，他にバトミントンや，120mであるがトラック競技等の使用も可能である(図8)。

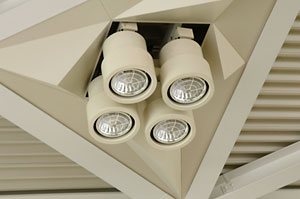

図9 4灯用バンクライト
- 照明配置と維持管理対策
照明器具配置は天井部とし，維持管理対策として昇降装置が採用された。 - 照明設備
屋内運動場は，多種多様な競技の使用が想定されている。このため，照度レベルはJIS屋内運動場一般競技の500ℓxとし，使用競技での照度レベルに応じた低照度時でも均斉度が良好な4灯用バンクライトとした(図9)。器具は下面ガード，安定器は周囲温度50℃仕様とし，ランプは高演色・高効率・長寿命の特性を持つ，セラミックメタルハライドランプ400Wを採用した(図10)。
| 区分 | 照明面積(m²) | 維持平均照度(ℓx) |
|---|---|---|
| 全体 | 2808 | 556 |
保守率：0.75
| シンボル | 名称 | 摘要 | 数量 |
|---|---|---|---|
 |
器具 | 電動昇降装置内蔵4灯式高天井照明器具 (ガード付) |
32台 |
| ランプ | セラミックメタルハライドランプ400W (拡散タイプ) |
128本 | |
| 安定器 | セラミックメタルハライドランプ400W用 (200V，SUS，使用周囲温度 -10～+50℃) |
128台 |

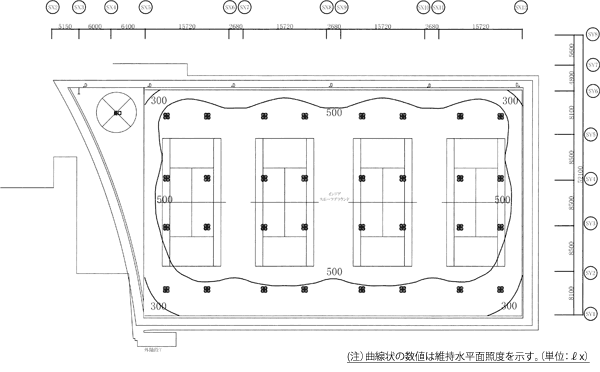

図10 屋内運動場の配置図および照度分布図
3. おわりに
鹿児島ふれあいスポーツランドの屋内施設は，本稿で紹介した施設以外のパークラウンジやアクアコートでも，高天井部に設置されているダウンライト器具には，屋内・軒下部とも昇降装置が採用され，維持管理の低減が図られている。
最後に本施設照明設備の完成にあたり，御指導，御協力を頂きました関係各位に深く御礼を申し上げる次第である。
この記事は弊社発行「IWASAKI技報」第14号掲載記事に基づいて作成しました。
(2006年4月10日入稿)
