LEDioc LEDライトバルブF
ラインアップ
63W (水銀ランプ250W相当※ / E39口金形)
※「昼白色」で、水平面照度(初期)を比較した場合、同等の明るさとなる目安の光源を示します。
- ※防振パッキン装着済
| 電力会社申請入力容量 | 72VA(100V) 71VA(200V) 71VA(242V) |
|---|
99W (水銀ランプ400W相当※ / E39口金形)
※「昼白色」で、水平面照度(初期)を比較した場合、同等の明るさとなる目安の光源を示します。
- ※防振パッキン装着済
| 電力会社申請入力容量 | 114VA(100V) 112VA(200V) 114VA(242V) |
|---|
- ※LEDライトバルブFは直流点灯です。必ず専用電源ユニットと組合わせてご使用ください(商用電源や安定器の二次側に直接接続しないでください)。
- ※LEDライトバルブFを使用する場合は、緩み止め・ぶれ止めのため、付属の防振パッキンを取外さずそのままご使用ください。
電源ユニット
LE070035HSZ1/2.4-A2 (63W適合)
￥26,400
LE103050HSZ1/2.4-A2 (99W適合)
￥27,300
LEDioc LEDライトバルブF 仕様
ランプ 仕様
| 63W | 99W | ||||
|---|---|---|---|---|---|
| 光色 | 昼白色 | 電球色 | 昼白色 | 電球色 | |
| 点灯方向 | ユニバーサル点灯 | ||||
| 相関色温度 | 5000K | 2700K | 5000K | 2700K | |
| 全光束(ℓm) | 9600 | 7600 | 17000 | 13600 | |
| 消費電力(W) | 100V時 | 72.0 | 114 | ||
| 200V時 | 71.0 | 111 | |||
| 242V時 | 71.0 | 111 | |||
| 固有エネルギー消費効率(ℓm/W) | 100V時 | 133.3 | 105.5 | 149.1 | 119.2 |
| 200V時 | 135.2 | 107.0 | 153.1 | 122.5 | |
| 242V時 | 135.2 | 107.0 | 153.1 | 122.5 | |
| LED光源寿命 | 40000時間(光束維持率80％) | ||||
| 平均演色評価数 | Ra65 | Ra83 | Ra65 | Ra83 | |
| 質量(g) | 510 | 555 | |||
- ※上記特性は周囲温度25℃時の値です。(JISに基づく社内規格による)
共通仕様
| 本体 | PBT-GF30% |
|---|---|
| グローブ | ポリカーボネート |
| 口金 | E39 |
| 使用温度範囲 | -20℃〜+40℃※1 |
|---|---|
| 仕上色 | 白色塗装 |
- ※ランプは組合せる器具の使用温度範囲内でご使用ください。適合器具となるアイ スポラート・ビームオン・アイ マルチスペースの使用温度範囲は-5℃〜+35℃
電源ユニット 仕様
| 適合ライトバルブF | 63W | 99W | |
|---|---|---|---|
| 消費電力(W) | 100V時 | 72.0 | 114 |
| 200V時 | 71.0 | 111 | |
| 242V時 | 71.0 | 111 | |
| 入力電流(A) | 100V時 | 0.72 | 1.14 |
| 200V時 | 0.36 | 0.56 | |
| 242V時 | 0.31 | 0.47 | |
| 二次無負荷電圧(V) | 295(瞬時値) | 295(瞬時値) | |
| 質量(kg) | 1.2 | 1.65 | |
- ※上記特性は周囲温度25℃時の値です。(JISに基づく社内規格による)
- ※屋外露出で使用可(口出線を下向きに取付けてください)
共通仕様
| 定格入力電圧 | 100/200〜242V対応 |
|---|---|
| 定格周波数 | 50/60Hz共用 |
| 本体 | 鋼板 |
| 二次側配線長 | 50m以下 |
| 口出線 | 800mm |
|---|---|
| 適合ポール | 収納可能ポール内径ø105.3(4B)以上 |
| 耐雷サージ | 15kV(コモンモード) |
| 使用温度範囲 | -25℃〜+40℃ |
- ※ランプは極性フリーですが、安全性を確保するため。施工時は口金の先端部分を電源ユニットのプラス側に接続してください。
寸法図

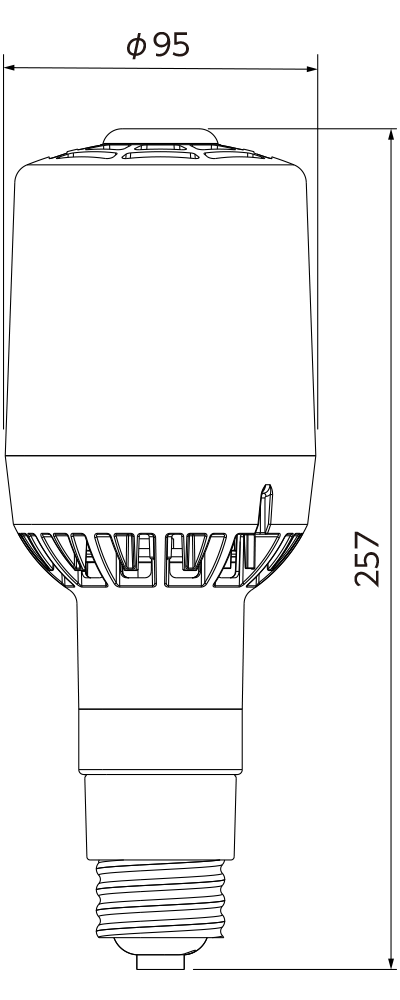

ランプ
電源ユニット

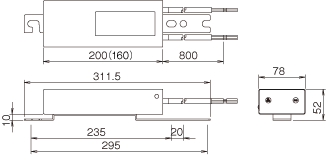

63W用

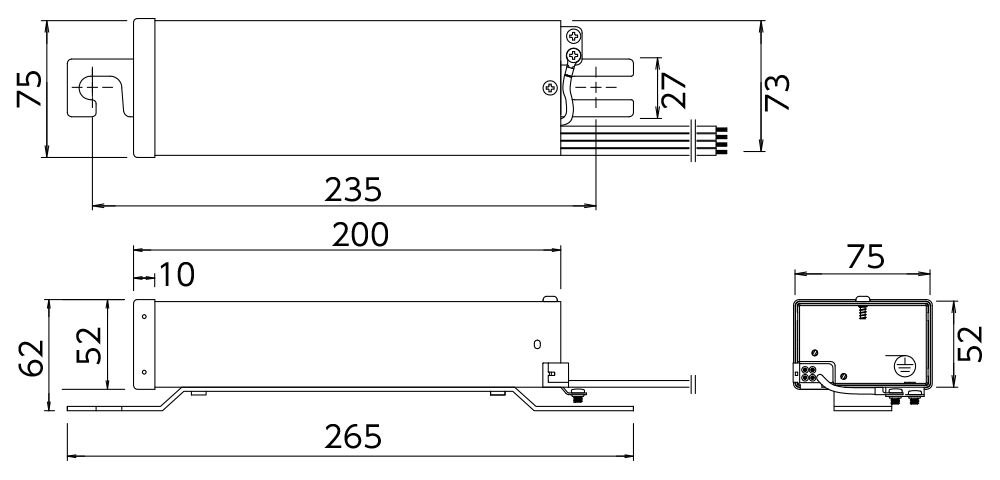

99W用
適合器具
※表示価格は全て税抜き価格です。
