LEDioc LEDアイランプSP-W

△とは
  • △…受注生産品

ラインアップ

屋内専用

水銀ランプ250W相当(昼白色)

64W (屋内専用)

昼白色(水銀ランプ250W相当)

LDGS64N-H-E39/HB/H250A クラス1000
(旧形式：LDGS64N-H-E39/HB/H250)

￥39,400 (電源ユニット別)

  • 下向き点灯
  • 屋内専用

電球色(高演色形高圧ナトリウムランプ150W相当)

LDGS64L-H-E39/HB/DX150A
(旧形式：LDGS64L-H-E39/HB/DX150)

￥39,400 (電源ユニット別)

  • 下向き点灯
  • 屋内専用
  • ※フック付落下防止ワイヤ装着済。

メタルハライドランプ250W相当(昼白色)

77W (屋内専用)

昼白色(メタルハライドランプ250W相当)

LDGS77N-H-E39/HB/M250A クラス1000
(旧形式：LDGS77N-H-E39/HB/M250)

￥49,500 (電源ユニット別)

  • 下向き点灯
  • 屋内専用

電球色(高演色形高圧ナトリウムランプ250W相当)

LDGS77L-H-E39/HB/DX250A
(旧形式：LDGS77L-H-E39/HB/DX250)

￥49,500 (電源ユニット別)

  • 下向き点灯
  • 屋内専用
  • ※フック付落下防止ワイヤ装着済。

水銀ランプ400W相当(昼白色)

89W (屋内専用)

昼白色(水銀ランプ400W相当)

LDGS89N-H-E39/HB クラス1500
(旧形式：LDGS98N-H-E39/HB)

￥56,900 (電源ユニット別)

  • 下向き点灯
  • 屋内専用

電球色

LDGS89L-H-E39/HB
(旧形式：LDGS98L-H-E39/HB)

△￥56,900 (電源ユニット別)

  • 下向き点灯
  • 屋内専用
  • ※フック付落下防止ワイヤ装着済。
  • ※防振パッキン装着済。

メタルハライドランプ400W相当(昼白色)

111W (屋内専用)

昼白色(メタルハライドランプ400W相当)

LDGS111N-H-E39/HB クラス2000
(旧形式：LDGS125N-H-E39/HB)

￥73,400 (電源ユニット別)

  • 下向き点灯
  • 屋内専用

電球色

LDGS111L-H-E39/HB
(旧形式：LDGS125L-H-E39/HB)

△￥73,400 (電源ユニット別)

  • 下向き点灯
  • 屋内専用
  • ※フック付落下防止ワイヤ装着済。
  • ※防振パッキン装着済。

1/2照度角・直射水平面照度分布図

64W (屋内専用)

昼白色

1/2照度角 37°
保守率 1.0

電球色

1/2照度角 37°
保守率 1.0

77W (屋内専用)

昼白色

1/2照度角 36°
保守率 1.0

電球色

1/2照度角 36°
保守率 1.0

89W (屋内専用)

昼白色

1/2照度角 33°
保守率 1.0

電球色

1/2照度角 33°
保守率 1.0

111W (屋内専用)

昼白色

1/2照度角 33°
保守率 1.0

電球色

1/2照度角 33°
保守率 1.0

※LEDアイランプSP-Wは直流点灯です。必ず専用電源ユニットと組合せてご使用ください。
(商用電源や安定器の二次側に直接接続しないでください。)

電源ユニット

WLE110V620M1/24-2 (64W適合)

￥23,500

  • 屋内・軒下・ポール内専用

WLE160V560M1/24-1 (77W適合)
(旧形式：WLE155V560M1/24-1)

￥24,000

  • 屋内・軒下・ポール内専用

LE098083HBZ1/2.4-A2 (89W・111W適合)
(旧形式：LE098083HBZ1/2.4-A1)

￥22,100

  • 屋内・軒下・ポール内専用

WLE118V830MD1/24-1 (89W・111W適合) 100%～10%調光

△￥24,300

  • 屋内・軒下・ポール内専用

手動調光器

I.DF-70170-PD

￥39,600

  • 屋内用

信号制御式調光器

DMDEP2015A

オープン価格

  • 屋内用

※手動調光器、信号制御式調光器は調光形電源ユニットとの組合せで調光が可能です。

旧形式ランプ適合電源ユニット

※旧形式ランプから現行形式ランプに更新される場合、電源ユニットも必ず更新してください。旧形式ランプ適合電源ユニットは旧形式ランプにのみ適合します。

LEDioc LEDアイランプSP-W 仕様

ランプ 仕様


 64W(屋内専用) 77W(屋内専用) 89W(屋内専用) 111W(屋内専用)
光色 電球色 昼白色 電球色 昼白色 電球色 昼白色 電球色 昼白色
相関色温度 5000K 2700K 5000K 2700K 5000K 2700K 5000K 2700K
全光束(ℓm) 8600 7200 10500 9100 16200 14400 19800 17600
消費電力(W) 100V時 73.8 89.0 99.7 123.0
200V時 72.1 85.0 96.7 119.0
242V時 72.8 85.0 96.4 119.0
固有エネルギー消費効率(ℓm/W) 100V時 116.5 97.5 117.9 102.2 162.4 144.4 160.9 143.0
200V時 119.2 99.8 123.5 107.0 167.5 148.9 166.3 147.8
242V時 118.1 98.9 123.5 107.0 168.0 149.3 166.3 147.8
LED光源寿命 60000時間(光束維持率80％)
平均演色評価数 Ra83
使用温度範囲 -20℃～+40℃※1
質量(g) 1000 1000 1450 1450
  • ※1：クリスタルセードと組合せる場合は35℃まで。
  • ※上記特性は周囲温度25℃時の値です。(JISに基づく社内規格による)
  • ※ランプは組合せる器具の使用温度範囲内でご使用ください。

共通仕様

本体 アルミダイカスト
グローブ ポリカーボネート
仕上色 白色塗装
口金 E39
点灯方向 下向き点灯

電源ユニット 仕様


 64W用 77W用 89W・111W用 89W・111W用
調光用
消費電力(W) 100V時 73.8 89.0 99.7(123.0) 102.0(127.0)
200V時 72.1 85.0 96.7(119.0) 98.2(122.0)
242V時 72.8 85.0 96.4(119.0) 97.8(121.0)
入力電流(A) 100V時 0.738 0.89 1.00(1.24) 1.03(1.27)
200V時 0.360 0.44 0.49(0.60) 0.50(0.62)
242V時 0.301 0.37 0.41(0.50) 0.43(0.52)
二次無負荷電圧(V) 119 250 200(瞬時値) 156
二次側配線長 50m以下
使用温度範囲 -20℃～+40℃ -20℃～+40℃ -20℃～+50℃※1 -20℃～+50℃※1
質量(g) 890 920 900 1250
  • ※上記特性は周囲温度25℃時の値です。(JISに基づく社内規格による)
  • ※( )内の数値は、111Wとの組合せ時の値を示します。
  • ※1 夏期の一時的な高温環境(60℃)に対応します。

共通仕様

定格入力電圧 100/200～242V対応
定格周波数 50/60Hz共用
本体 アルミ
口出線 入力側650mm、出力側220mm(64W用・89W調光用・111W調光用)
800mm(77W用・89W・111W用)
耐雷サージ 15kV(コモンモード)(77W)
  • ※LEDアイランプSP-Wは直流点灯です。必ず専用電源ユニットと組合せてご使用ください。(商用電源や安定器の二次側に直接接続しないでください)
  • ※ランプは極性フリーですが、安全性を確保するため、施工時は口金の先端部分を電源ユニットのプラス側に接続することをおすすめします。

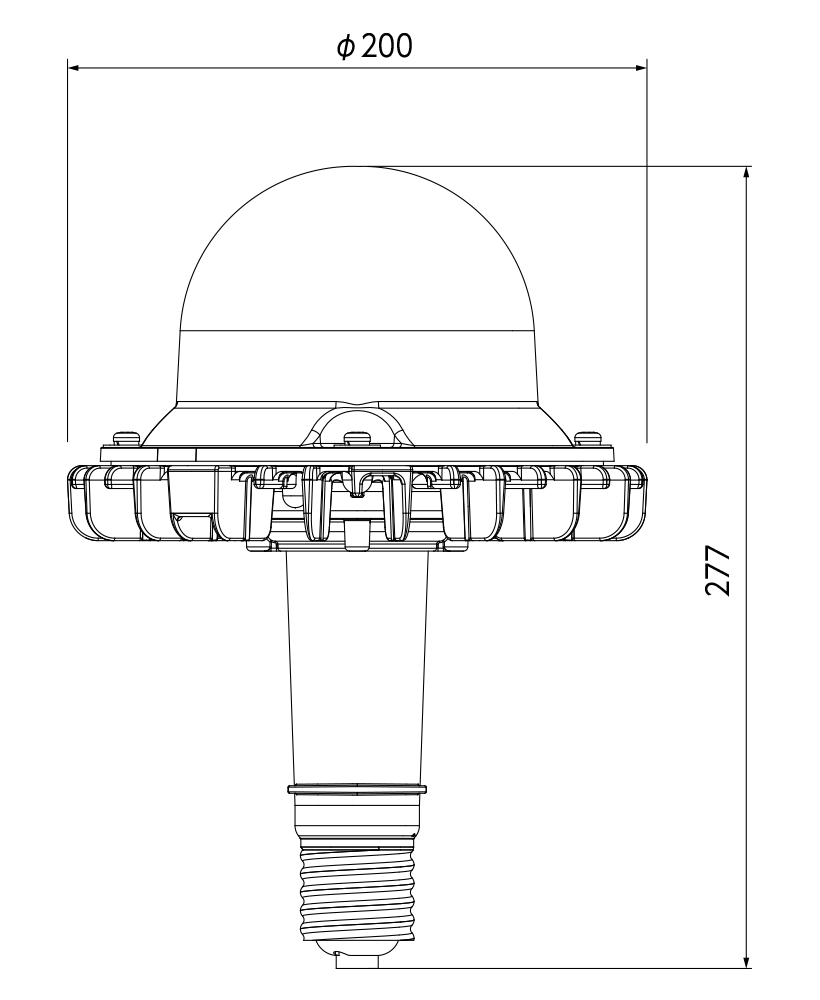

寸法図

ランプ

64W・77W

89W・111W

電源ユニット

64W用

77W用

89W・111W用

89W・111W調光用

SS用

水銀ランプ400W相当(昼白色)

64W (SS用)

昼白色(水銀ランプ400W相当)

LDGS64N-H-E39/HB/SS クラス1500
(旧形式：LDGS77N-H-E39/HBC)

￥49,300(電源ユニット別)

  • 下向き点灯
  • SS用

オレンジ色(高圧ナトリウムランプ180W相当)

LDGS64L-H-E39/HB/SS/721

△￥49,300(電源ユニット別)

  • 下向き点灯
  • SS用
  • ※落下防止ワイヤ装着済。
  • ※青色・緑色は、受注対応いたします。

セラミックメタルハライドランプ270W相当(昼白色)

89W (SS用)

昼白色(セラミックメタルハライドランプ270W相当)

LDGS89N-H-E39/SS クラス2000

△オーダー(電源ユニット別)

  • 下向き点灯
  • SS用

オレンジ色(高圧ナトリウムランプ220W相当)

LDGS89L-H-E39/SS/721

△オーダー(電源ユニット別)

  • 下向き点灯
  • SS用
  • ※落下防止ワイヤ装着済。

セラミックメタルハライドランプ360W相当

111W (SS用)

昼白色(セラミックメタルハライドランプ360W相当)

LDGS111N-H-E39/SS クラス3000

△オーダー(電源ユニット別)

  • 下向き点灯
  • SS用

電球色(高圧ナトリウムランプ270W相当)

LDGS111L-H-E39/SS/721

△オーダー(電源ユニット別)

  • 下向き点灯
  • SS用
  • ※落下防止ワイヤ装着済。

1/2照度角・直射水平面照度分布図

64W (SS用)

昼白色

1/2照度角 37°
保守率 1.0

オレンジ色

1/2照度角 37°
保守率 1.0

89W (SS用)

昼白色

1/2照度角 33°
保守率 1.0

オレンジ色

1/2照度角 33°
保守率 1.0

111W (SS用)

昼白色

1/2照度角 33°
保守率 1.0

オレンジ色

1/2照度角 33°
保守率 1.0

※LEDアイランプSP-Wは直流点灯です。必ず専用電源ユニットと組合せてご使用ください。
(商用電源や安定器の二次側に直接接続しないでください。)

電源ユニット

WLE110V620M1/24-2 (64W適合)

￥23,500

  • 屋内・軒下・ポール内専用

WLE118V830MD1/24-1 (89W・111W適合) 100%～10%調光

△￥24,300

  • 屋内・軒下・ポール内専用

※直接雨のかかるところでは使用できません。必ず屋根の下でご使用ください。

手動調光器

I.DF-70170-PD

￥39,600

  • 屋内用

信号制御式調光器

DMDEP2015A

オープン価格

  • 屋内用

※手動調光器、信号制御式調光器は調光形電源ユニットとの組合せで調光が可能です。

旧形式ランプ適合電源ユニット

※旧形式ランプから現行形式ランプに更新される場合、電源ユニットも必ず更新してください。旧形式ランプ適合電源ユニットは旧形式ランプにのみ適合します。

LEDioc LEDアイランプSP-W 仕様

ランプ 仕様


 64W(SS用) 89W(SS用) 111W(SS用)
光色 昼白色 オレンジ色 昼白色 オレンジ色 昼白色 オレンジ色
相関色温度 5000K 2100K 5000K 2100K 5000K 2100K
全光束(ℓm) 8600 8200 16200 15300 19800 18800
消費電力(W) 100V時 73.8 102.0 127.0
200V時 72.1 98.2 122.0
242V時 72.8 97.8 121.0
固有エネルギー消費効率(ℓm/W) 100V時 116.5 111.1 158.8 150.0 155.9 148.0
200V時 119.2 113.7 164.9 155.8 162.2 154.0
242V時 118.1 112.6 165.6 156.4 163.6 155.3
LED光源寿命 50000時間(光束維持率80％)
平均演色評価数 Ra83 Ra70 Ra83 Ra70 Ra83 Ra70
使用温度範囲 -20℃～+40℃※1
質量(g) 1000 1450 1450
  • ※1：SS用はクリスタルセードとの併用不可。
  • ※上記特性は周囲温度25℃時の値です。(JISに基づく社内規格による)
  • ※ランプは組合せる器具の使用温度範囲内でご使用ください。

共通仕様

本体 アルミダイカスト
グローブ ポリカーボネート
仕上色 白色塗装
口金 E39
点灯方向 下向き点灯

電源ユニット 仕様

64W用 89W・111W用
調光用
消費電力(W) 100V時 73.8 102.0(127.0)
200V時 72.1 98.2(122.0)
242V時 72.8 97.8(121.0)
入力電流(A) 100V時 0.738 1.03(1.27)
200V時 0.360 0.50(0.62)
242V時 0.301 0.43(0.52)
二次無負荷電圧(V) 119 156
二次側配線長 50m以下
使用温度範囲 -20℃～+40℃ -20℃～+50℃※1
質量(g) 890 1250
  • ※上記特性は周囲温度25℃時の値です。(JISに基づく社内規格による)
  • ※( )内の数値は、111Wとの組合せ時の値を示します。
  • ※1 夏期の一時的な高温環境(60℃)に対応します。

共通仕様

定格入力電圧 100/200～242V対応
定格周波数 50/60Hz共用
本体 アルミ
口出線 入力側650mm、出力側220mm(64W用・89W・111W用調光用)
耐雷サージ 15kV(コモンモード)(64W用)
  • ※LEDアイランプSP-Wは直流点灯です。必ず専用電源ユニットと組合せてご使用ください。(商用電源や安定器の二次側に直接接続しないでください)
  • ※ランプは極性フリーですが、安全性を確保するため、施工時は口金の先端部分を電源ユニットのプラス側に接続することをおすすめします。

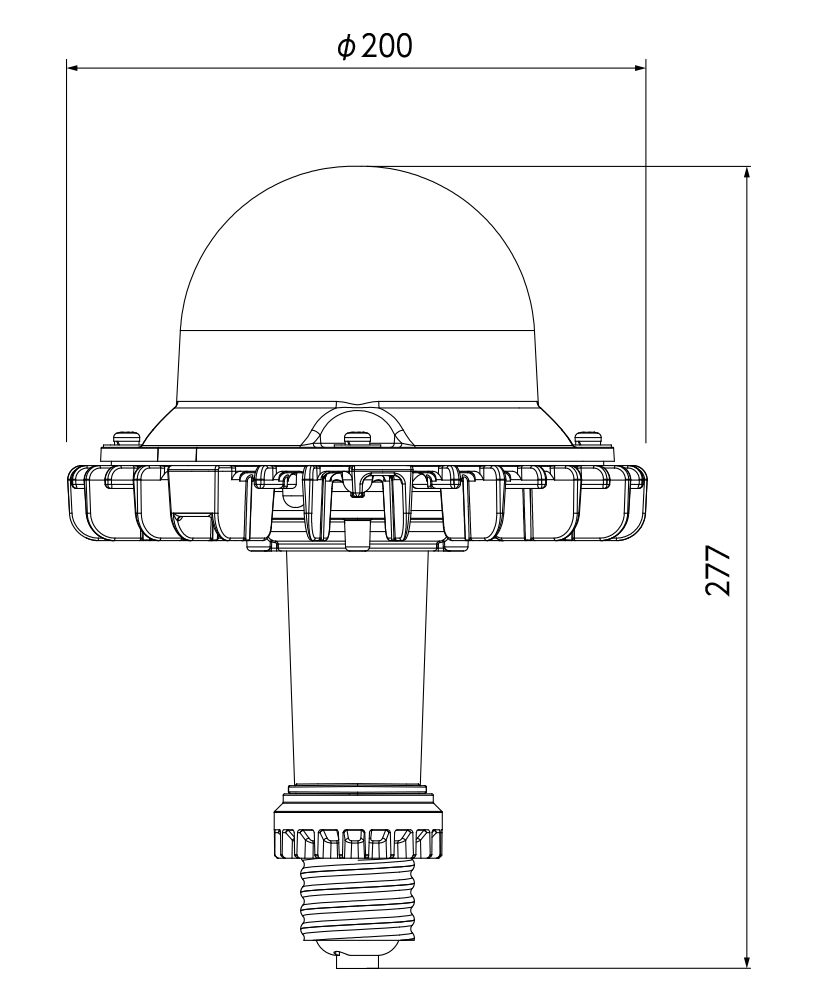

寸法図

ランプ

64W

89W・111W

電源ユニット

64W用

89W・111W調光用

適合器具

※表示価格は全て税抜き価格です。
