LEDioc AREA TOLICA-L(レディオック エリア トリカ-エル)

とは
  • △…受注生産品

ラインアップ

昼白色

80VAクラス 水銀ランプ400W相当(公衆街路灯A区分 100VA)

調光形

E50104/NSAX9/DB ダークブラウン
(灯具・電源ユニット:E50104/NSAX9-0+ホルダ:HEA35/DB+結線ボックス:HEA36/DB)

E50104/NSAX9 メタリックシルバー
(灯具・電源ユニット:E50104/NSAX9-0+ホルダ:HEA35+結線ボックス:HEA36)

¥160,500 (調光ユニット・ポール別)

  • 屋外・屋内用
  • 電源ユニット別置形
非調光形

E50104/NSAN9/DB ダークブラウン
(灯具・電源ユニット:E50104/NSAN9-0+ホルダ:HEA35/DB)
(旧形式:E50080/NSAN9/DB)

E50104/NSAN9 メタリックシルバー
(灯具・電源ユニット:E50104/NSAN9-0+ホルダ:HEA35)
(旧形式:E50080/NSAN9)

¥137,600 (ポール別)

  • 屋外・屋内用
  • 電源ユニット別置形

60VAクラス 水銀ランプ300~250W相当(公衆街路灯A区分 60VA)

調光形

E50103/NSAX9/DB ダークブラウン
(灯具・電源ユニット:E50103/NSAX9-0+ホルダ:HEA35/DB+結線ボックス:HEA36/DB)

E50103/NSAX9 メタリックシルバー
(灯具・電源ユニット:E50103/NSAX9-0+ホルダ:HEA35+結線ボックス:HEA36)

¥133,000 (調光ユニット・ポール別)

  • 屋外・屋内用
  • 電源ユニット別置形
非調光形

E50103/NSAN9/DB ダークブラウン
(灯具・電源ユニット:E50103/NSAN9-0+ホルダ:HEA35/DB)
(旧形式:E50079/NSAN9/DB)

E50103/NSAN9 メタリックシルバー
(灯具・電源ユニット:E50103/NSAN9-0+ホルダ:HEA35)
(旧形式:E50079/NSAN9)

¥110,000 (ポール別)

  • 屋外・屋内用
  • 電源ユニット別置形

40VAクラス 水銀ランプ200W相当(公衆街路灯A区分 40VA)

調光形

E50102/NSAX9/DB ダークブラウン
(灯具:E50102/NSAX9-0+ホルダ:HEA35/DB+結線ボックス:HEA36/DB)

E50102/NSAX9 メタリックシルバー
(灯具:E50102/NSAX9-0+ホルダ:HEA35+結線ボックス:HEA36)

¥111,000 (調光ユニット・ポール別)

  • 屋外・屋内用
  • 電源ユニット内蔵形
非調光形

E50102/NSAN9/DB ダークブラウン
(灯具:E50102/NSAN9-0+ホルダ:HEA35/DB)
(旧形式:E50078/NSAN9/DB)

E50102/NSAN9 メタリックシルバー
(灯具:E50102/NSAN9-0+ホルダ:HEA35)
(旧形式:E50078/NSAN9)

¥88,100 (ポール別)

  • 屋外・屋内用
  • 電源ユニット内蔵形

20VAクラス 水銀ランプ100W相当(公衆街路灯A区分 20VA)

調光形

E50101/NSAX9/DB ダークブラウン
(灯具:E50101/NSAX9-0+ホルダ:HEA35/DB+結線ボックス:HEA36/DB)

E50101/NSAX9 メタリックシルバー
(灯具:E50101/NSAX9-0+ホルダ:HEA35+結線ボックス:HEA36)

¥89,000 (調光ユニット・ポール別)

  • 屋外・屋内用
  • 電源ユニット内蔵形
非調光形

E50101/NSAN9/DB ダークブラウン
(灯具:E50101/NSAN9-0+ホルダ:HEA35/DB)
(旧形式:E50077/NSAN9/DB)

E50101/NSAN9 メタリックシルバー
(灯具:E50101/NSAN9-0+ホルダ:HEA35)
(旧形式:E50077/NSAN9)

¥66,100 (ポール別)

  • 屋外・屋内用
  • 電源ユニット内蔵形

仕様

クラス 80VA 60VA 40VA 20VA

調光形 非調光形 調光形 非調光形 調光形 非調光形 調光形 非調光形
光源色 昼白色(5000K)
器具光束(ℓm) 10300 7400 4400 1650 2100
消費電力(W) 200V時 68.6 49.0 36.0 35.4 15.0 17.3
固有エネルギー消費効率(ℓm/W) 200V時 150.1 151.0 122.2 124.2 110.0 121.3
光束維持時間 60000時間(光束維持率85%)
平均演色評価数 Ra70

電球色

80VAクラス 水銀ランプ400W相当(公衆街路灯A区分 100VA)

調光形

E50104/LSAX9/DB ダークブラウン
(灯具・電源ユニット:E50104/LSAX9-0+ホルダ:HEA35/DB+結線ボックス:HEA36/DB)

E50104/LSAX9 メタリックシルバー
(灯具・電源ユニット:E50104/LSAX9-0+ホルダ:HEA35+結線ボックス:HEA36)

¥160,500 (調光ユニット・ポール別)

  • 屋外・屋内用
  • 電源ユニット別置形
非調光形

E50104/LSAN9/DB ダークブラウン
(灯具・電源ユニット:E50104/LSAN9-0+ホルダ:HEA35/DB)
(旧形式:E50080/LSAN9/DB)

E50104/LSAN9 メタリックシルバー
(灯具・電源ユニット:E50104/LSAN9-0+ホルダ:HEA35)
(旧形式:E50080/LSAN9)

¥137,600 (ポール別)

  • 屋外・屋内用
  • 電源ユニット別置形

60VAクラス 水銀ランプ300~250W相当(公衆街路灯A区分 60VA)

調光形

E50103/LSAX9/DB ダークブラウン
(灯具・電源ユニット:E50103/LSAX9-0+ホルダ:HEA35/DB+結線ボックス:HEA36/DB)

E50103/LSAX9 メタリックシルバー
(灯具・電源ユニット:E50103/LSAX9-0+ホルダ:HEA35+結線ボックス:HEA36)

¥133,000 (調光ユニット・ポール別)

  • 屋外・屋内用
  • 電源ユニット別置形
非調光形

E50103/LSAN9/DB ダークブラウン
(灯具・電源ユニット:E50103/LSAN9-0+ホルダ:HEA35/DB)
(旧形式:E50079/LSAN9/DB)

E50103/LSAN9 メタリックシルバー
(灯具・電源ユニット:E50103/LSAN9-0+ホルダ:HEA35)
(旧形式:E50079/LSAN9)

¥110,000 (ポール別)

  • 屋外・屋内用
  • 電源ユニット別置形

40VAクラス 水銀ランプ200W相当(公衆街路灯A区分 40VA)

調光形

E50102/LSAX9/DB ダークブラウン
(灯具:E50102/LSAX9-0+ホルダ:HEA35/DB+結線ボックス:HEA36/DB)

E50102/LSAX9 メタリックシルバー
(灯具:E50102/LSAX9-0+ホルダ:HEA35+結線ボックス:HEA36)

¥111,000 (調光ユニット・ポール別)

  • 屋外・屋内用
  • 電源ユニット内蔵形
非調光形

E50102/LSAN9/DB ダークブラウン
(灯具:E50102/LSAN9-0+ホルダ:HEA35/DB)
(旧形式:E50078/LSAN9/DB)

E50102/LSAN9 メタリックシルバー
(灯具:E50102/LSAN9-0+ホルダ:HEA35)
(旧形式:E50078/LSAN9)

¥88,100 (ポール別)

  • 屋外・屋内用
  • 電源ユニット内蔵形

20VAクラス 水銀ランプ100W相当(公衆街路灯A区分 20VA)

調光形

E50101/LSAX9/DB ダークブラウン
(灯具:E50101/LSAX9-0+ホルダ:HEA35/DB+結線ボックス:HEA36/DB)

E50101/LSAX9 メタリックシルバー
(灯具:E50101/LSAX9-0+ホルダ:HEA35+結線ボックス:HEA36)

¥89,000 (調光ユニット・ポール別)

  • 屋外・屋内用
  • 電源ユニット内蔵形
非調光形

E50101/LSAN9/DB ダークブラウン
(灯具:E50101/LSAN9-0+ホルダ:HEA35/DB)
(旧形式:E50077/LSAN9/DB)

E50101/LSAN9 メタリックシルバー
(灯具:E50101/LSAN9-0+ホルダ:HEA35)
(旧形式:E50077/LSAN9)

¥66,100 (ポール別)

  • 屋外・屋内用
  • 電源ユニット内蔵形

仕様

クラス 80VA 60VA 40VA 20VA

調光形 非調光形 調光形 非調光形 調光形 非調光形 調光形 非調光形
光源色 電球色(2700K)
器具光束(ℓm) 8500 6000 3500 1350 1700
消費電力(W) 200V時 68.6 49.0 36.0 35.4 15.0 17.3
固有エネルギー消費効率(ℓm/W) 200V時 123.9 122.4 97.2 98.8 90.0 98.2
光束維持時間 60000時間(光束維持率85%)
平均演色評価数 Ra80

共通仕様

定格入力電圧 100~240V対応
定格周波数 50/60Hz共用
本体 アルミダイカスト
グローブ アクリル(乳白)
ポール挿入寸法 ø89.1×130mm、ø76.3×115mm、ø60.5×120mm、ø48.6×130mm
耐雷サージ 15kV(コモンモード)
使用温度範囲 -20℃~+35℃
保護等級 IP23(灯具)、IP44(LEDユニット収納部)
耐風速 60m/sec
仕上色 ダークブラウン・メタリックシルバー
質量 3.9kg(80VAクラス・60VAクラス調光形)
3.3kg(80VAクラス・60VAクラス非調光形)
4.6kg(40VAクラス・20VAクラス調光形)
4.0kg(40VAクラス・20VAクラス非調光形)

専用電源ユニット仕様(80VAクラス・60VAクラス用)

定格入力電圧 100〜240V対応
定格周波数 50/60Hz共用
本体 アルミ
口出線 650mm(入力側)、230mm(出力側)、310mm(調光線、調光形のみ)
収納可能ポール ø82.7(3B)以上
耐雷サージ 15kV(コモンモード)
使用温度範囲 -20℃~+40℃
調光方式 DALI制御(20%~100%連続調光)(調光形のみ)
質量 0.8kg
  • ※電源ユニットはポール内専用です。
  • ※電源ユニットの価格は本体表示価格に含まれています。
  • ※電源ユニットは同梱包、ホルダと結線ボックスは別梱包となります。

調光ユニット

ソロスケジューラ

スケジュール機能が付いた調光調色システム

ILSSAZ01A

△オーダー

  • 屋外用

ソケットタイプ子機

無線制御のワイコネクティ、アイタックスコネクティと連携するソケットタイプの子機

ILSWCKZ02D
(旧形式:ILSWCKZ01C)

△オーダー

  • Wi-CONNECTY用

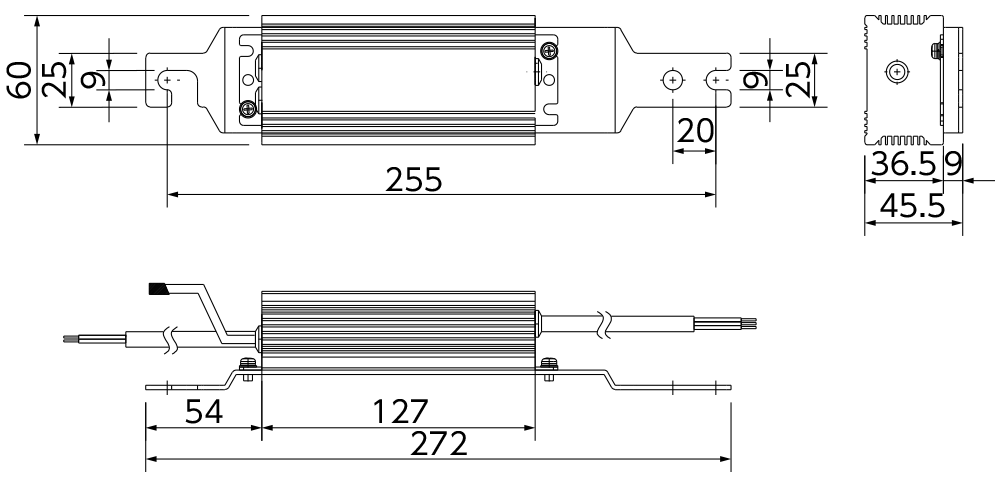

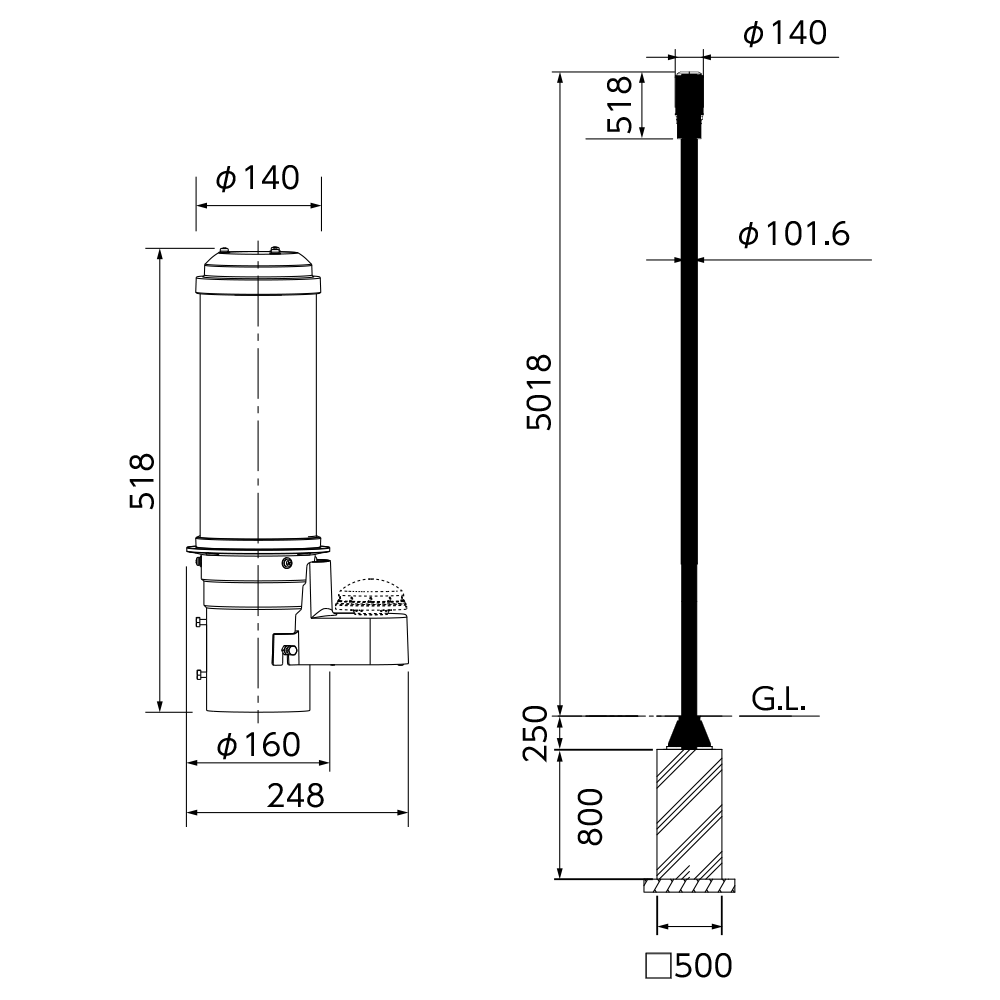

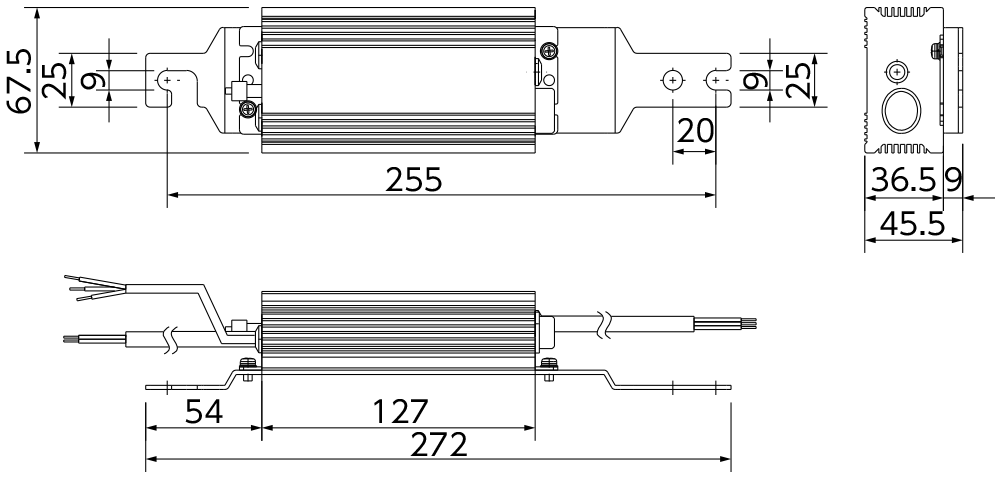

寸法図

※既設ポールをご使用の場合は、施工前に開口部の大きさをご確認ください。

調光形

灯具

電源ユニット

非調光形

灯具

電源ユニット

オプション

  • ※丸グローブの材質はアクリル+ステンレスです。それ以外のオプションの材質はステンレスです。

笠A

APL15/DB ダークブラウン

APL15 メタリックシルバー

¥16,400

上方光束比

80VA・60VA・40VA・20VA:2.5%

笠B

APL24/DB ダークブラウン
(旧形式:APL13)

APL24 メタリックシルバー
(旧形式:APL14)

¥16,400

上方光束比

80VA・60VA:15%
40VA・20VA:5.0%

笠C

APL23/DB ダークブラウン
(旧形式:APL11)

APL23 メタリックシルバー
(旧形式:APL12)

¥16,400

上方光束比

80VA・60VA:15%
40VA・20VA:5.0%

笠D

APL16/DB ダークブラウン

APL16 メタリックシルバー

¥16,400

上方光束比

40VA・20VAのみ:15%

片面遮光板

APL17 ブラック

¥31,600

※笠A、B、C、Dと組合せ可能です。

支柱

APL18/DB ダークブラウン

APL18 メタリックシルバー

¥35,400

※笠A、B、C、Dと組合せ可能です。

ガード

APL19/DB ダークブラウン

APL19 メタリックシルバー

¥48,100

※笠A、B、C、Dと組合せ可能です。

ルーバ

APL20 ホワイト

¥73,400

※笠A、B、C、Dと組合せ可能です。

和風

APL22/DB ダークブラウン

APL22 メタリックシルバー

¥54,400

※笠A、B、C、Dと組合せ可能です。

鳥害・雪割笠

APL21/DB ダークブラウン

APL21 メタリックシルバー

¥31,600

※他のオプションとの組合せはできません。

丸グローブ(半面ミラーグローブ)

APL25A
(旧形式:APL25)

¥56,900

※他のオプションとの組合せはできません。

丸グローブ(クリアグローブ)

APL26

△¥50,400

※他のオプションとの組合せはできません。

丸グローブ(乳白グローブ)

APL27

△¥53,100

※他のオプションとの組合せはできません。

クラシック

APL35/BG

¥75,700

※別途、レディオック エリア トリカ-エルの灯具、電源ユニット、専用ホルダをご手配ください。

※他のオプションとの組合せはできません。

安全対策オプション

SWR013

オープン価格

※ステンレスバンド付

金具 ステンレス
ワイヤ ステンレス(ø2)
適合器具 トリカ-エル全機種(適合器具質量8kg以下)
適合ポール径 ø48.6、ø60.5、ø76.3、ø89.1

※適合器具、適合ポール径以外の組合せではご使用になれません。

※表示価格は全て税抜き価格です。
