LEDioc AREA QUALLIS(レディオック エリア クオリス) タイプD

とは
  • △…受注生産品

駅前広場や商業地域など「周辺が明るい」環境へ
街の風景をいかす街路灯

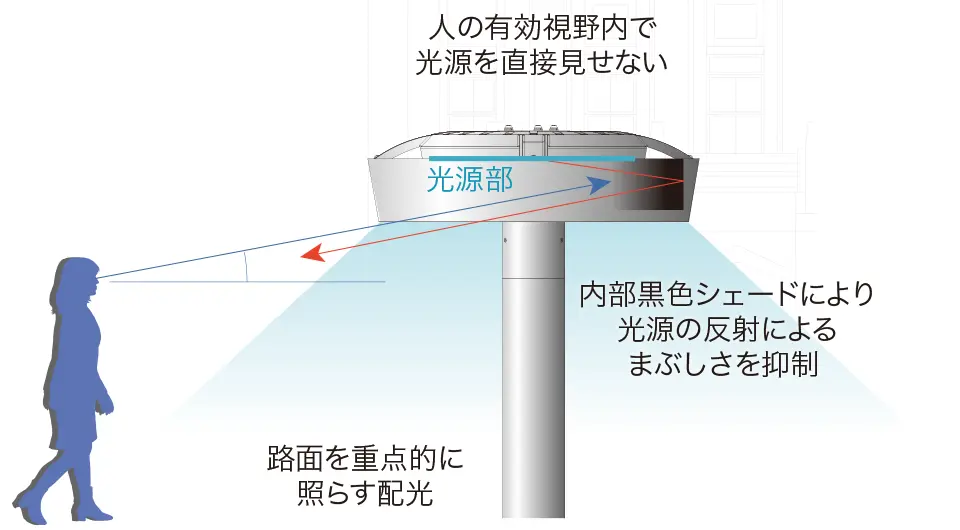

人の有効視野内で光源を直接見せない。内部黒色シェードにより光源の反射によるまぶしさを抑制。路面を重点的に照らす配光。

周辺が明るいエリアでは輝度対比により、暗い箇所がより暗く感じられる。

灯具発光部がまぶしいと、まぶしさに順応して周辺が見づらくなると共に路面が暗く感じられる。

グレアを抑制したLED街路灯であるため、周辺を見やすくすると共に、路面も効率よく照らす。

ラインアップ

140Wクラス

E5052SA9 昼白色
(灯具:E5052-0+電源ユニット:WLE260V625M1/24-3)

オープン価格 (ポール別)

  • 屋外・屋内用
  • 電源ユニット別置形
  • 初期照度補正機能付

E5052L/SA9 電球色
(灯具:E5052L-0+電源ユニット:WLE260V625M1/24-3)

△オーダー(ポール別)

  • 屋外・屋内用
  • 電源ユニット別置形
  • 初期照度補正機能付

E6094SA9 昼白色
(灯具:E6094-0+電源ユニット:WLE260V625M1/24-3+アーム:HA1094)

オープン価格 (ポール別)

  • 屋外・屋内用
  • 電源ユニット別置形
  • 初期照度補正機能付

E6094L/SA9 電球色
(灯具:E6094L-0+電源ユニット:WLE260V625M1/24-3+アーム:HA1094)

△オーダー (ポール別)

  • 屋外・屋内用
  • 電源ユニット別置形
  • 初期照度補正機能付

100Wクラス

E5053SA9 昼白色
(灯具:E5053-0+電源ユニット:WLE260V625M1/24-3)

オープン価格 (ポール別)

  • 屋外・屋内用
  • 電源ユニット別置形
  • 初期照度補正機能付

E5053L/SA9 電球色
(灯具:E5053L-0+電源ユニット:WLE260V625M1/24-3)

△オーダー (ポール別)

  • 屋外・屋内用
  • 電源ユニット別置形
  • 初期照度補正機能付

E6095SA9 昼白色
(灯具:E6095-0+電源ユニット:WLE260V625M1/24-3+アーム:HA1094)

オープン価格 (ポール別)

  • 屋外・屋内用
  • 電源ユニット別置形
  • 初期照度補正機能付

E6095L/SA9 電球色
(灯具:E6095L-0+電源ユニット:WLE260V625M1/24-3+アーム:HA1094)

△オーダー(ポール別)

  • 屋外・屋内用
  • 電源ユニット別置形
  • 初期照度補正機能付

水平面照度分布図

昼白色

140Wクラス

100Wクラス

電球色

140Wクラス

100Wクラス

※上記の水平面照度分布図は初期照度補正時(0.8)を示します(単位:ℓx)。

専用電源ユニット

WLE260V625M1/24-3

  • ポール内専用
  • 15kV対応サージユニット
  • 初期照度補正機能付

仕様


140Wクラス 100Wクラス
光源色 昼白色(5000K) 電球色(3000K) 昼白色(5000K) 電球色(3000K)
器具光束(ℓm) 8500 6800 5900 4720
消費電力(W) 最大※1 100V時 143 98.9
200V時 138 95.9
242V時 137 95.6
平均※2 100V時 128 88.6
200V時 124 86.3
242V時 123 86.1
固有エネルギー消費効率(ℓm/W) 最大※1 100V時 59.4 47.5 59.6 47.7
200V時 61.5 49.2 61.5 49.2
242V時 62.0 49.6 61.7 49.3
光束維持時間 60000時間(光束維持率80%)
平均演色評価数 Ra70 Ra80 Ra70 Ra80
上方光束比 0%
  • ※1:60000時間経過後の最大値
  • ※2:初期光束補正機能による60000時間の平均値

共通仕様

定格入力電圧 100~242V対応
定格周波数 50/60Hz共用
本体 アルミダイカスト
グローブ アクリル(乳白)
化粧枠 アルミダイカスト、ステンレス(黒色塗装)
アーム 鋼管
ポール挿入寸法 ø76.3×110mm
耐雷サージ 15kV(コモンモード)
保護等級 IP23
使用温度範囲 -20℃~+35℃
設計許容風速 60m/sec
仕上色 メタリックシルバー
質量 7.0kg(ポールトップ) / 10.4kg(アーム)

※アームタイプのみ

専用電源ユニット仕様

定格入力電圧100~242V対応
定格周波数50/60Hz共用
本体アルミ
質量1.5kg
適合ポール収納可能ポール内径ø105.3(4B)以上
口出線0.6m

寸法図

ポールトップ

アーム

電源ユニット
