LEDioc AREA CELENE(レディオック エリア セレーネ)

とは
  • △…受注生産品

ラインアップ

全方向配光

1灯用

E60200/SAN9
(灯具:E60200/SAN9-0+アーム:HA1091)
(旧形式:E6076SA9)

オープン価格 (ポール別)

  • 屋外・屋内用
  • 電源ユニット内蔵形

2灯用

E60203/SAN9
(灯具:E60200/SAN9-0×2+アーム:HA2091)
(旧形式:E6079SA9)

△オーダー (ポール別)

  • 屋外・屋内用
  • 電源ユニット内蔵形

横方向配光

1灯用

E60201/SAN9
(灯具:E60201/SAN9-0+アーム:HA1091)
(旧形式:E6077SA9)

オープン価格 (ポール別)

  • 屋外・屋内用
  • 電源ユニット内蔵形

2灯用

E60204/SAN9
(灯具:E60201/SAN9-0×2+アーム:HA2091)
(旧形式:E6080SA9)

△オーダー (ポール別)

  • 屋外・屋内用
  • 電源ユニット内蔵形

前方向配光

1灯用

E60202/SAN9
(灯具:E60202/SAN9-0+アーム:HA1091)
(旧形式:E6078SA9)

オープン価格 (ポール別)

  • 屋外・屋内用
  • 電源ユニット内蔵形

2灯用

E60205/SAN9
(灯具:E60202/SAN9-0×2+アーム:HA2091)
(旧形式:E6081SA9)

△オーダー (ポール別)

  • 屋外・屋内用
  • 電源ユニット内蔵形

水平面照度分布図

全方向配光

1灯用

2灯用

横方向配光

1灯用

2灯用

前方向配光

1灯用

2灯用

※上記の水平面照度分布図は初期照度補正時(0.7)を示す(単位:ℓx)。

仕様

形式 E60200/SAN9 E60201/SAN9 E60202/SAN9 E60203/SAN9 E60204/SAN9 E60205/SAN9
光源色 昼白色(5000K)
配光 全方向配光 横方向配光 前方向配光 全方向配光 横方向配光 前方向配光
タイプ 1灯用 2灯用
器具光束(ℓm) 3360 3620 3710 6720 7240 7420
消費電力(W) 200V時 36.0 72.0
固有エネルギー消費効率(ℓm/W) 200V時 93.3 100.5 103.0 93.3 100.5 103.0
光束維持時間 60000時間(光束維持率70%)
平均演色評価数 Ra80
上方光束比 0.0%

共通仕様

定格入力電圧 100~242V対応
定格周波数 50/60Hz共用
本体 アルミダイカスト
グローブ 強化処理ガラス
アーム 鋼管+鋼板
ポール挿入寸法 ø76.3×110mm
アンカーボルト(別売) ANC242250 (埋込ベースプレート式用)
保護等級 IP23
耐雷サージ 15kV(コモンモード)
使用温度範囲 -20℃~+35℃
設計許容風速 60m/sec
仕上色 ガンメタリック
質量 7.7kg(1灯用) / 14.4kg(2灯用)

寸法図

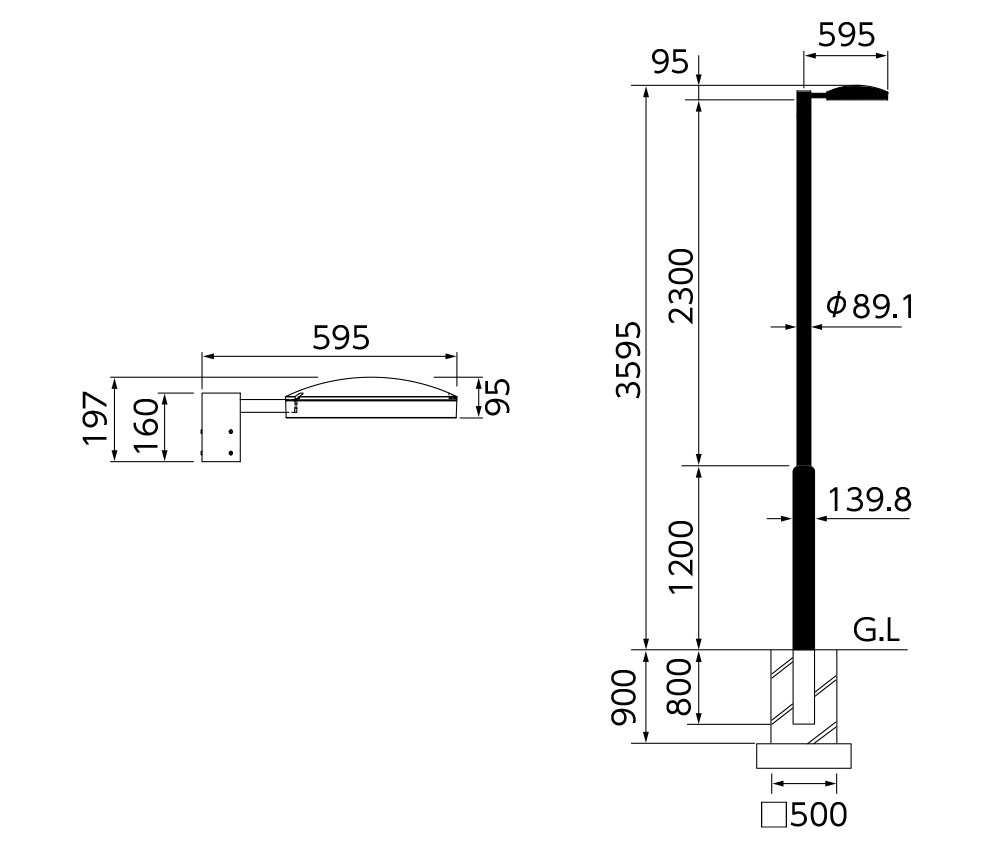

1灯用

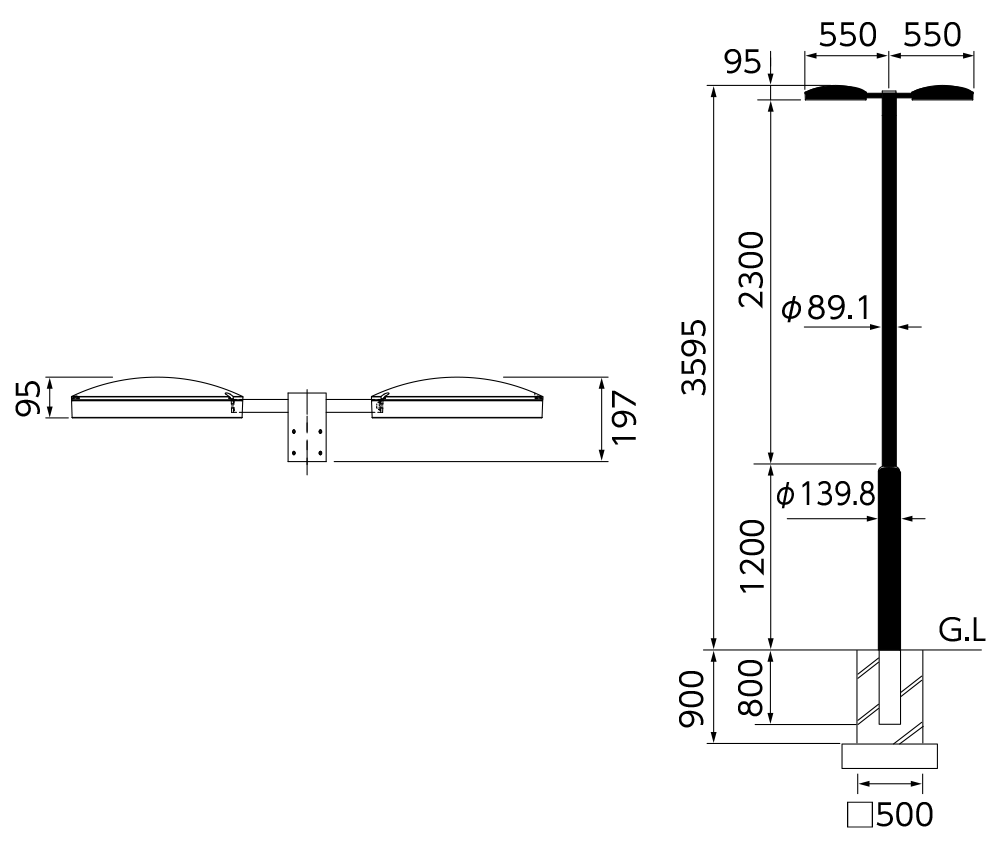

2灯用

適合ポール

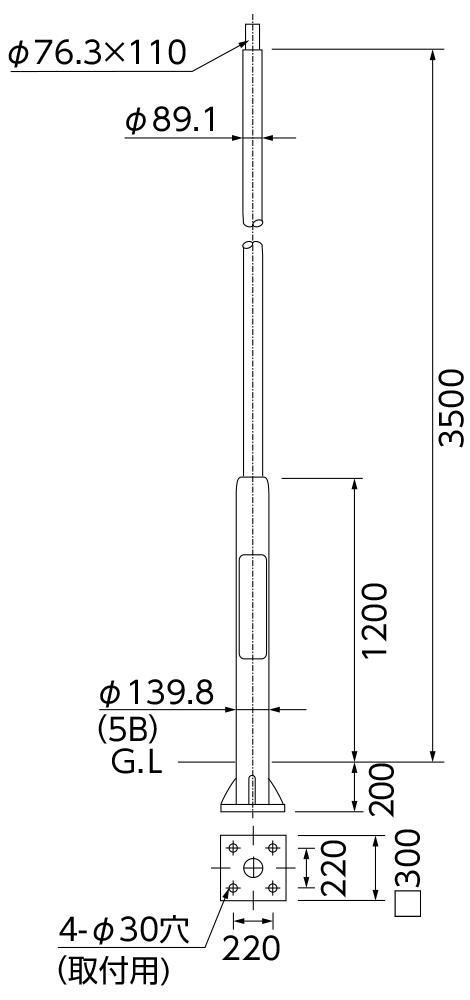

PM5030-3504B/A24(EYE5100)

  • 埋込ベースプレート式

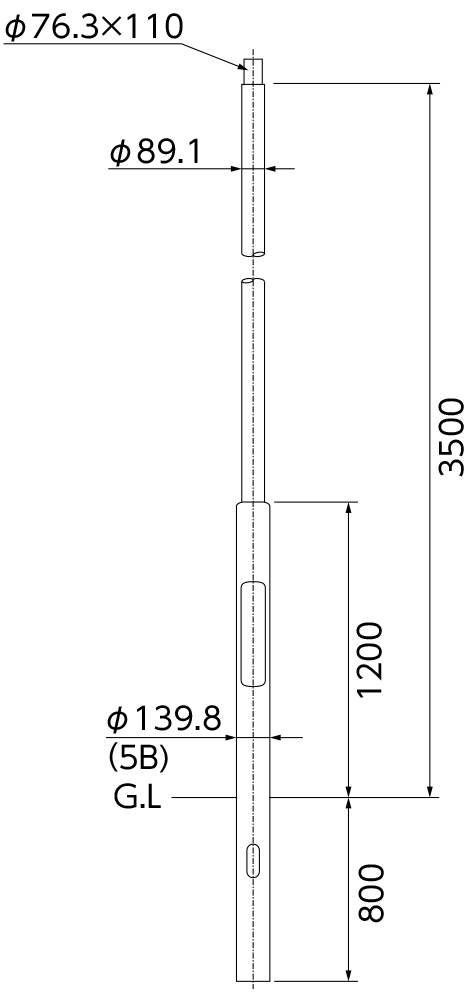

PM5030-3504/A24(EYE100)

  • 埋込式
  • ※寸法図の基礎図は、標準的な地盤の参考コンクリート基礎です。
  • ※アクリルシリコン樹脂ポールではありません。
