LEDioc MULTILINE(レディオック マルチライン) ブラケット形
![末尾に[グリーン購入]の記載がある商品は](/images/jp/lighting/green.png)
…グリーン購入法適合品
ラインアップ
600mmタイプ
FLR20W×2灯／Hf16W(高出力形)×1灯タイプ
ELBW21903NPN9
(本体：ELBW2002+LEDユニット：ELUNW21904NPN9)
(旧形式：ELBW21902NPN9)
￥59,000
- 屋外・屋内用
- 電源ユニット内蔵形
Hf16W(高出力形)×2灯タイプ
ELBW23503NPN9
(本体：ELBW2002+LEDユニット：ELUNW23504NPN9)
(旧形式：ELBW23502NPN9)
￥65,600
- 屋外・屋内用
- 電源ユニット内蔵形
照度分布図
FLR20W×2灯／Hf16W(高出力形)×1灯タイプ
- サインボード
- 3m×3m
- 器具形式
- ELBW21903NPN9×1灯
Hf16W(高出力形)×2灯タイプ
- サインボード
- 3m×3m
- 器具形式
- ELBW23503NPN9×1灯
※上記の照度分布図は、初期値を示します(単位：ℓx)。
1200ｍｍタイプ
Hf32W(高出力形)×1灯タイプ
ELBW43803NPN9
(本体：ELBW4002+LEDユニット：ELUNW43804NPN9)
(旧形式：ELBW43802NPN9)
￥73,600
- 屋外・屋内用
- 電源ユニット内蔵形
Hf32W(高出力形)×2灯タイプ
ELBW47303NPN9
(本体：ELBW4002+LEDユニット：ELUNW47304NPN9)
(旧形式：ELBW47302NPN9)
￥86,800
- 屋外・屋内用
- 電源ユニット内蔵形
照度分布図
Hf32W(高出力形)×1灯タイプ
- サインボード
- 3m×3m
- 器具形式
- ELBW43803NPN9×1灯
Hf32W(高出力形)×2灯タイプ
- サインボード
- 3m×3m
- 器具形式
- ELBW47303NPN9×1灯
※上記の照度分布図は、初期値を示します(単位：ℓx)。
LEDioc MULTILINE 仕様
| 600mmタイプ | 1200mmタイプ | ||||
|---|---|---|---|---|---|
| ELBW21903 NPN9 |
ELBW23503 NPN9 |
ELBW43803 NPN9 |
ELBW47303 NPN9 |
||
| 光源色 | 昼白色(5000K) | ||||
| 器具光束(ℓm) | 1870 | 3470 | 3660 | 7210 | |
| 消費電力(W) | 200V時 | 14.8 | 26.8 | 26.8 | 51.9 |
| 固有エネルギー消費効率(ℓm/W) | 200V時 | 126.3 | 129.4 | 136.5 | 138.9 |
| 光束維持時間 | 60000時間(光束維持率85％) | ||||
| 平均演色評価数 | Ra80 | ||||
共通仕様
| 定格入力電圧 | 100～242V対応 ±6% |
|---|---|
| 定格周波数 | 50/60Hz共用 |
| 本体 | アルミ押出材アクリル塗装(ミディアムシルバー仕上) |
| エンドキャップ | アクリル白色(一部乳白色) |
| ライン形ユニット(カバー) | アクリルクリア(一部白色) |
| 耐雷サージ | 15kV(コモンモード) |
|---|---|
| 保護等級 | IP55 |
| 使用温度範囲 | -20℃～+40℃※ |
| 仕上色 | ミディアムシルバー |
| 質量 | 2.6kg(600mmタイプ) 4.1kg(1200mmタイプ) |
※夏季の一時的な高温環境(60℃)に対応します。
寸法図

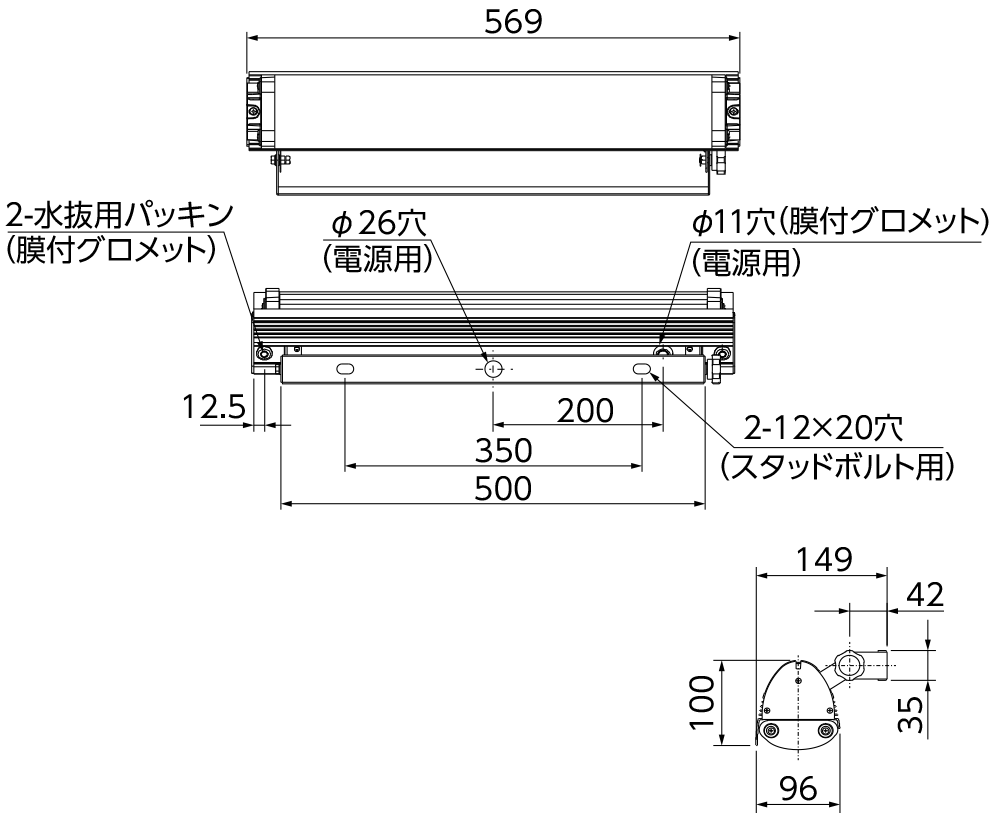

600mmタイプ

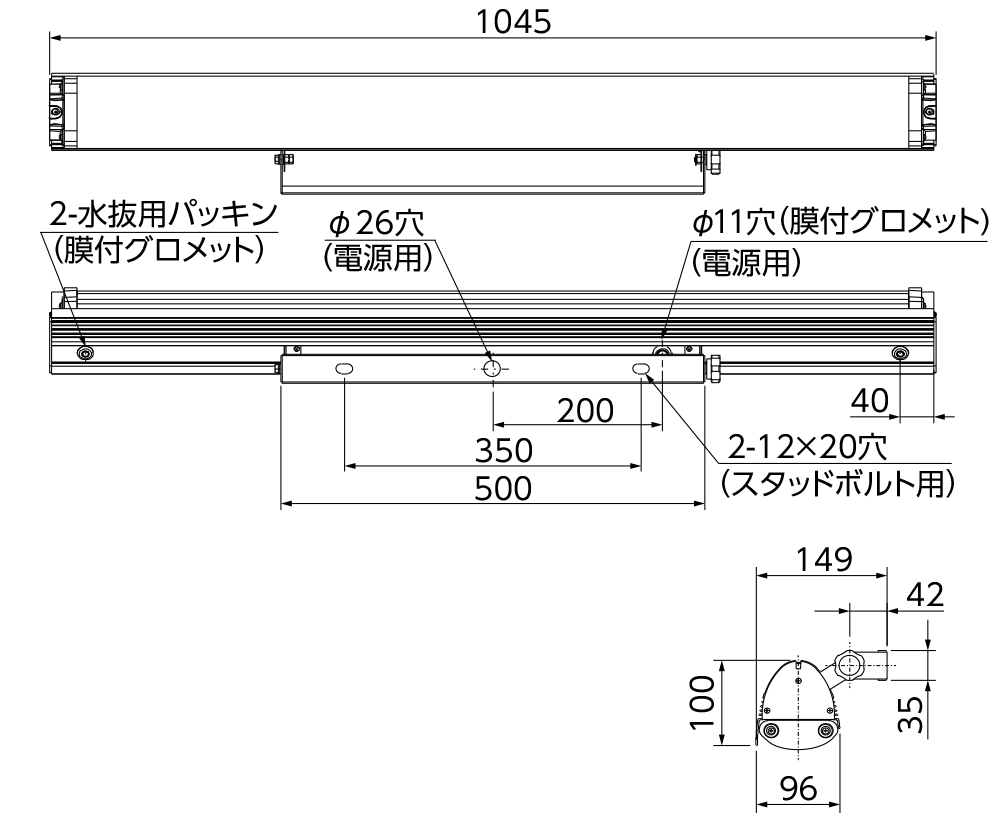

1200mmタイプ

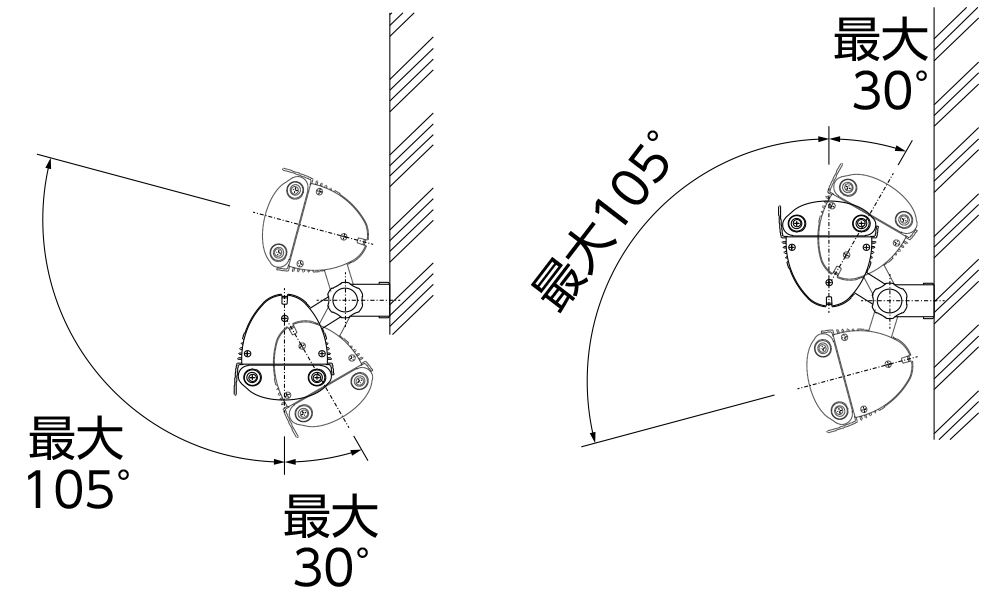

器具可動範囲(15°ピッチ)
オプション

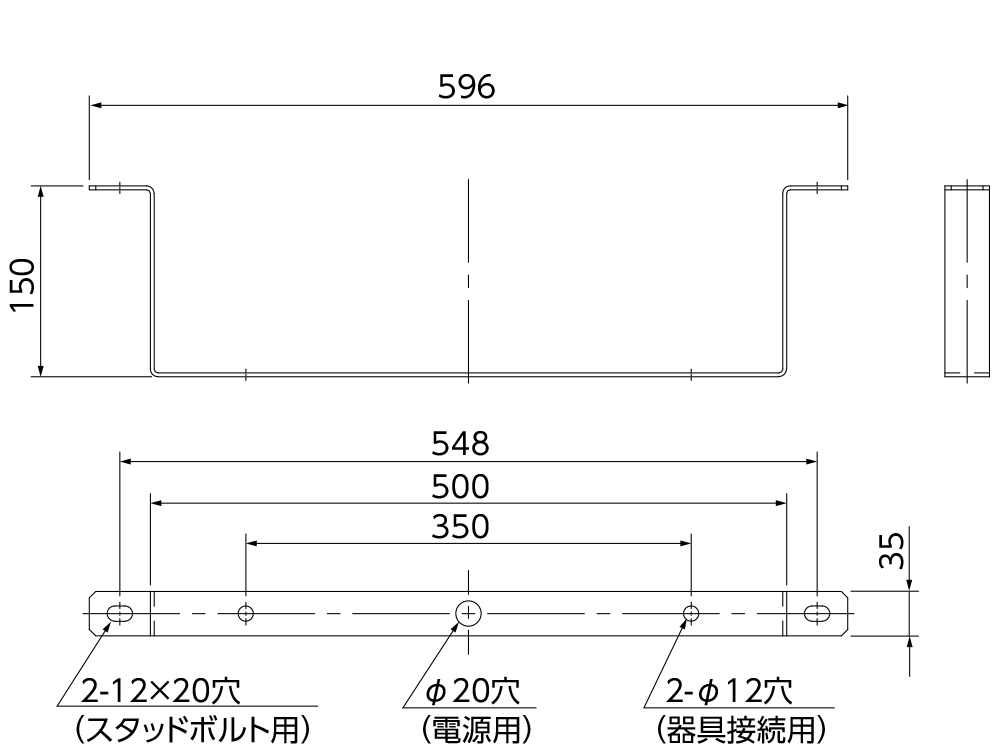

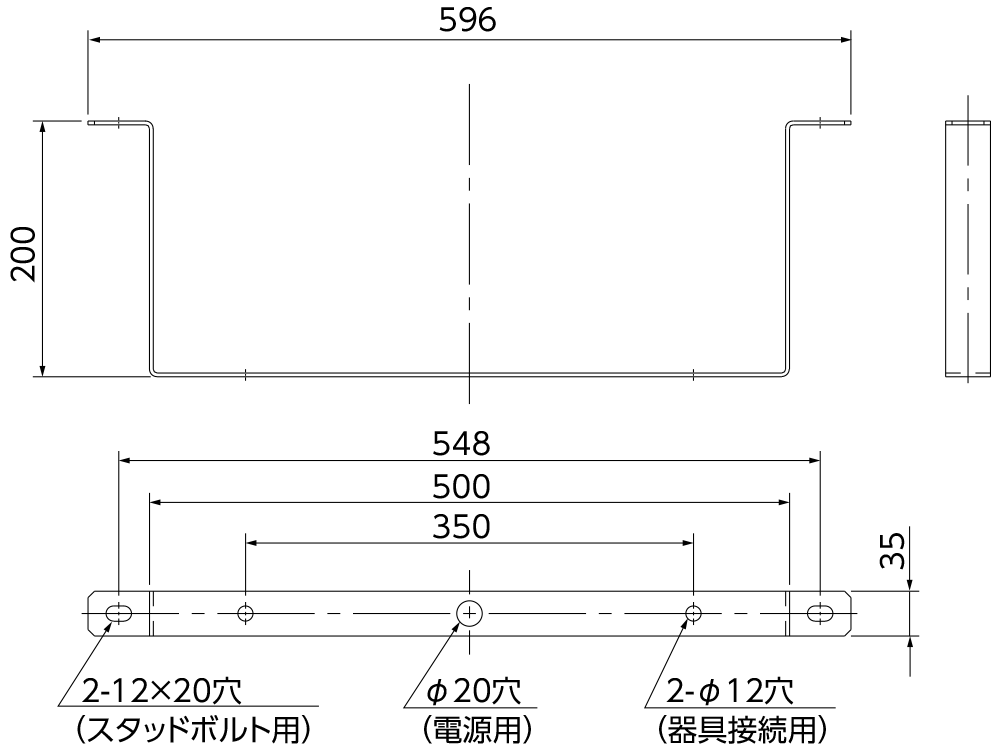

延長アーム

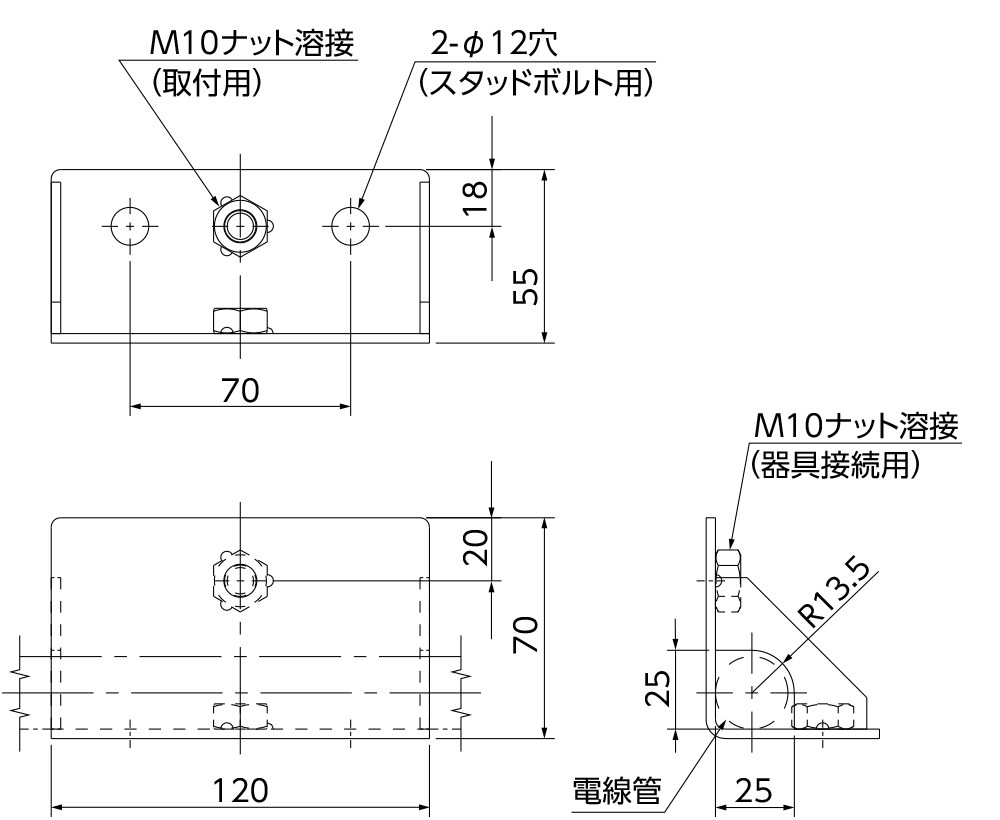

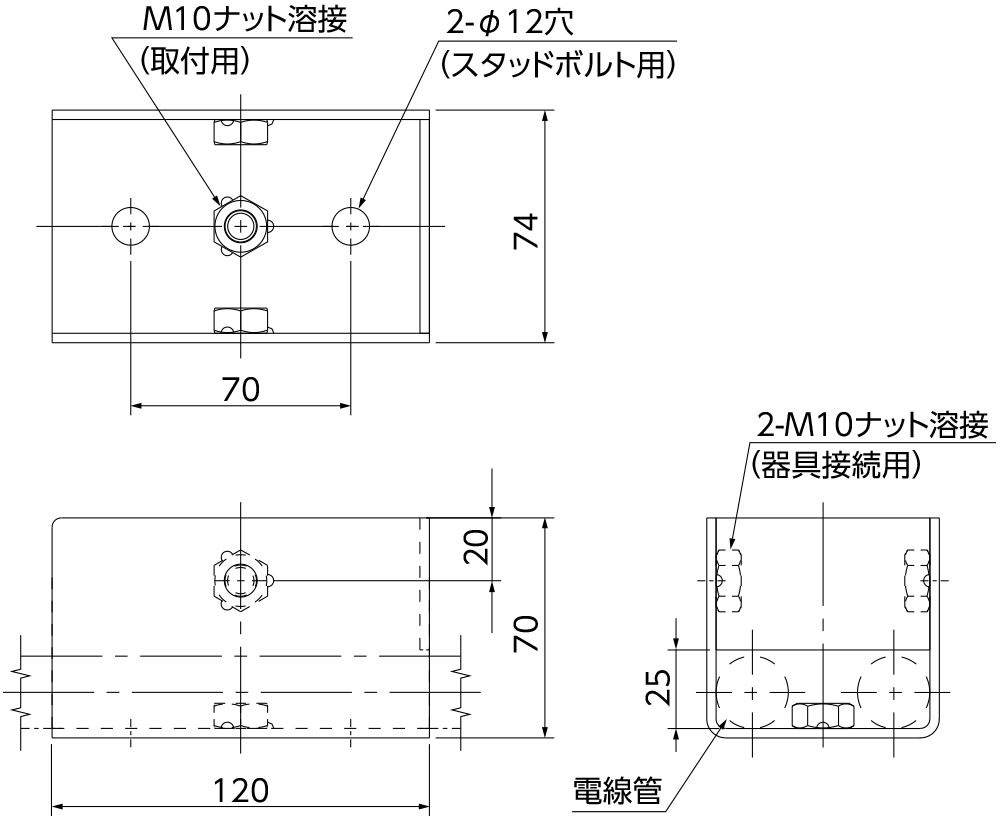

取付金具
取付時
※表示価格は全て税抜き価格です。
