LEDioc ROAD S(レディオック ロード エス) 交差点照明用配光
![末尾に[グリーン購入]の記載がある商品は](/images/jp/lighting/green.png)
…グリーン購入法適合品
ガイドラインタイプp
平均路面照度20ℓx｜交差点｜十字路(4車線×2車線)
ガイドラインタイプr
平均路面照度20ℓx｜交差点｜十字路(4車線×4車線)
ガイドラインタイプt
平均路面照度20ℓx｜交差点｜十字路(6車線×4車線)
建電協形式 KCE090-2C(-J)
- ※建電協形式の(-J)は、「道路・トンネル照明器材仕様書・同解説 平成30年版(一社)建設電気技術協会」における「重耐塩仕様」を示します。
LED道路・トンネル照明導入ガイドライン(案) タイプp・r・t

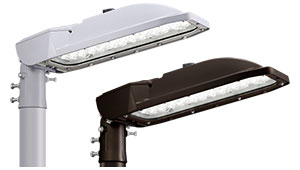

ポールヘッド形
- カットオフ
- 初期光束補正機能
- 電源ユニット内蔵形
| 電力会社申請入力容量 | 76VA(200V) |
|---|

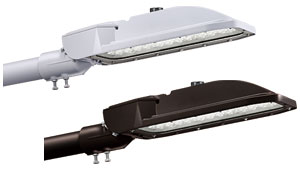

アーム取付形
- カットオフ
- 初期光束補正機能
- 電源ユニット内蔵形
| 電力会社申請入力容量 | 76VA(200V) |
|---|
照度分布図
タイプp
- ※曲線上の数値は、維持水平面照度を示します。(単位：ℓx)
- ※設計条件：車道幅員31m×24m 取付高さ10m 保守率0.7
| 記号 |  |
|---|---|
| 照明器具形式 | E77291SAJ9H/K10L |
| 照明器具種類 | 連続照明用 |
| 定格光束 | 11800ℓm |
| 台数 | 4台 |
| 記号 |  |
|---|---|
| 照明器具形式 | E77291SAJ9H/K09C |
| 照明器具種類 | 交差点照明用 |
| 定格光束 | 11800ℓm |
| 台数 | 2台 |
| 平均路面照度 | 24.6ℓx(交差点部) |
|---|
| 照度均斉度 | 0.59(交差点部) |
|---|
タイプr
- ※曲線上の数値は、維持水平面照度を示します。(単位：ℓx)
- ※設計条件：車道幅員35m×35m 取付高さ10m 保守率0.7
| 記号 |
|
|---|---|
| 照明器具形式 | E77291SAJ9H/K10L |
| 照明器具種類 | 連続照明用 |
| 定格光束 | 11800ℓm |
| 台数 | 4台 |
| 記号 |
|
|---|---|
| 照明器具形式 | E77291SAJ9H/K09C |
| 照明器具種類 | 交差点照明用 |
| 定格光束 | 11800ℓm |
| 台数 | 4台 |
| 平均路面照度 | 27.8ℓx(交差点部) |
|---|
| 照度均斉度 | 0.54(交差点部) |
|---|
タイプt
- ※曲線上の数値は、維持水平面照度を示します。(単位：ℓx)
- ※設計条件：車道幅員35m×42m 取付高さ
10m・ 12m 保守率0.7
| 記号 |
|
|---|---|
| 照明器具形式 | E77291SAJ9H/K10L |
| 照明器具種類 | 連続照明用 |
| 定格光束 | 11800ℓm |
| 台数 |
4車線:2台/6車線:4台 |
| 記号 |
|
|---|---|
| 照明器具形式 | E77291SAJ9H/K09C |
| 照明器具種類 | 交差点照明用 |
| 定格光束 | 11800ℓm |
| 台数 | 4台 |
| 平均路面照度 | 23.2ℓx(交差点部) |
|---|
| 照度均斉度 | 0.59(交差点部) |
|---|
経済比較
水銀ランプ400Wとの比較
- A水銀ランプ400W
- Bレディオック ロード エス
光源
- A水銀ランプ
- BLED
消費電力※1
- A415W
- B73.0W
約82％省エネ
15年間電気料金※2
- A約69.7万円
- B約12.2万円
約57.4万円削減
- ※1：消費電力は、入力電力200V時の特性を示します(水銀ランプは一般形高力率安定器使用時、LED器具は電源ユニット内蔵形の初期光束補正機能による60000時間平均値)。
- ※2：電気料金は、東京電力エナジーパートナー(株)特定小売供給約款(令和5年6月1日)「公衆街路灯B」28円/kWh(税抜)、年間点灯時間は、4000時間で算出。
仕様
| 光源色 | 昼白色(5000K) | |||
|---|---|---|---|---|
| 器具光束(ℓm) | 11800 | |||
| 消費電力(W) | 200V時 | 最大※1 | 73.0 | |
| 平均※2 | 65.6 | |||
| 固有エネルギー消費効率(ℓm/W) | 200V時 | 161.6 | ||
| 光束維持時間 | 60000時間(光束維持率80％) | |||
| 平均演色評価数 | Ra70 | |||
- ※落下防止ワイヤ同梱
- ※1：60000時間経過後の最大値
- ※2：初期光束補正機能による60000時間平均値。
共通仕様
| 定格入力電圧 | 100～240V対応 |
|---|---|
| 定格周波数 | 50/60Hz共用 |
| 本体 | アルミダイカスト |
| 前面ガラス | 強化ガラス(クリア) |
| ポール挿入寸法 | ø34.0・ø48.6・ø60.5(挿入寸法120mm) ※ø34.0の場合は、ボルトセットを別途手配する必要があります。 |
| 仕上色 | グレイ ダークブラウン |
|---|---|
| 耐雷サージ | 15kV(コモンモード) |
| 保護等級 | IP23(灯具) IP66(LEDユニット収納部) |
| 使用温度範囲 | -20℃～+40℃ |
| 初期光束補正率 | 0.80 |
| 質量 | 6.4kg |
寸法図
ポールヘッド形
アーム取付形
オプション
前方後方兼用遮光ルーバ
YL1029
オープン価格
自動点滅センサ(ソケット形)
￥16,300
| 本体 | ポリカーボネート |
|---|---|
| 設置環境 | 屋外用 |
| 使用温度範囲 | -20℃～+50℃ |
| 電源 | 器具内蔵電源より給電(DC24V) |
| 点灯／消灯照度 | JIS1形相当(点灯：50ℓx／消灯：点灯照度の5倍以下) |
| 接続台数 | 1台／器具1台につき |
| 質量 | 25g |
取付金具
ポールトップ用金具
PA736
オープン価格
| 材質 | 鋼管 |
|---|---|
| 仕上色 | グレイ |
| 質量 | 2.6kg |
| ポール挿入寸法 | ø89.1(3B)×120mm |
電柱共架用金具
PA737
オープン価格
| 材質 | 鋼管 |
|---|---|
| 仕上色 | グレイ |
| 質量 | 1.4kg |
- ※ø89.1(3B)以上のコンクリート柱への器具の取付けができます。
- ※鋼管用バンド(SFT-N206)との組合せはできません。
壁付用金具
PA738
オープン価格
| 材質 | 鋼管 |
|---|---|
| 仕上色 | グレイ |
| 質量 | 1.9kg |
- ※取付け角度を変えることができます。
- ※灯具取付け角度は5°、15°の2段階の設定が可能です。
※表示価格は全て税抜き価格です。
