LEDioc ROAD(レディオックロード)

、△

…グリーン購入法適合品
△…受注生産品

ガイドラインタイプc^※1・d^※1

平均路面輝度1.0cd/m²｜一般国道｜3車線道路用｜歩道有/無対応

ガイドラインタイプe^※1

平均路面輝度1.0cd/m²｜高速自動車国道｜2車線道路用｜歩道無

ガイドラインタイプv^※1・w^※2

横断歩道｜v：歩行者の背景を照明する方式、w：歩行者自身を照明する方式

建電協形式 KCE150-3(-J)相当・KCE120-2H(-J)相当・KCE140-2(-J)相当

※1 クランプ角度を標準の10°から5°へ変更することにより満たす設計条件です。
※2 クランプ角度を標準の10°から0°へ変更することにより満たす設計条件です。
※建電協形式の(-J)は、「道路・トンネル照明器材仕様書・同解説平成30年版(一社)建設電気技術協会」における「重耐塩仕様」を示します。

LED道路・トンネル照明導入ガイドライン(案) タイプc^※1・d^※1・e^※1・v^※1・w^※2

電源ユニット別置形

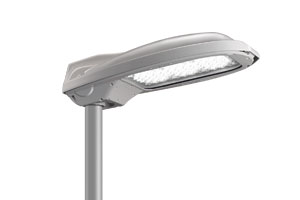

ポールヘッド形

カットオフ
初期光束補正機能
電源ユニット別置形

E77285ASAJ2/K15LW グリーン購入
(灯具：E77285A-15LW+電源ユニット：WLE80V840M2C2/26-3)
(旧形式：E77285SAJ2/K15LW)

△オーダー(専用ケーブル・ポール別)

電力会社申請入力容量	117VA(200V)

アーム取付形

カットオフ
初期光束補正機能
電源ユニット別置形

E71285ASAJ2/K15LW グリーン購入
(灯具：E71285A-15LW+電源ユニット：WLE80V840M2C2/26-3)
(旧形式：E71285SAJ2/K15LW)

△オーダー(専用ケーブル・ポール別)

電力会社申請入力容量	117VA(200V)

電源ユニット内蔵形

ポールヘッド形

カットオフ
初期光束補正機能
電源ユニット内蔵形

E77288ASAJ2/K15LW グリーン購入
(旧形式：E77288SAJ2/K15LW)

△オーダー(ポール別)

電力会社申請入力容量	114VA(200V)

アーム取付形

カットオフ
初期光束補正機能
電源ユニット内蔵形

E71288ASAJ2/K15LW グリーン購入
(旧形式：E71288SAJ2/K15LW)

△オーダー(ポール別)

電力会社申請入力容量	114VA(200V)

経済比較

水銀ランプ・高圧ナトリウムランプ・セラミックメタルハライドランプとの比較

A水銀ランプ
B高圧ナトリウムランプ
Cセラミックメタルハライドランプ
Dレディオックロード電源ユニット別置形電力会社申請入力容量 117VA(200V)

光源

A 水銀ランプ700W
B 高圧ナトリウムランプ270W
C セラミックメタルハライドランプ270W
D LED

消費電力※1

A 745W
B 280W
C 300W
D 85.5W

最大約88％省エネ

15年間電気料金※2

A 約125.1万円
B 約47万円
C 約50.4万円
D 約14.3万円

最大約110万円削減

※1：消費電力は入力電圧200V時の特性を示します(水銀ランプは一般形高力率安定器使用時、LED器具は電源ユニット別置形の初期光束補正機能による60000時間平均値)。
※2：電気料金は東京電力エナジーパートナー(株)特定小売供給約款(令和5年6月1日)「公衆街路灯B」28円/kWh(税抜)、年間点灯時間は4000時間で算出

仕様

			電源ユニット別置形	電源ユニット内蔵形
光源色			昼白色(5000K)
器具光束(ℓm)			18400
消費電力(W)	200V時	最大^※1	115	111
消費電力(W)	200V時	平均^※2	103	99.8
固有エネルギー消費効率(ℓm/W)		200V時	160.0	165.7
光束維持時間			60000時間(光束維持率80％)
平均演色評価数			Ra70
質量(kg)			11.1	11.8

※落下防止ワイヤ同梱
※1：60000時間経過後の最大値
※2：初期光束補正機能による60000時間平均値。

灯具

定格入力電圧	200～265V対応
定格周波数	50/60Hz共用
本体	アルミダイカスト
前面ガラス	強化ガラス(クリア)

ポール挿入寸法	ø60.5、ø48.6(挿入寸法120mm)
仕上色	グレイ
耐雷サージ	15kV(コモンモード)
保護等級	IP23(灯具) IP65(LEDユニット収納部)
使用温度範囲	-20℃～+40℃
初期補正率	0.80

電源ユニット(別置形のみ)

定格入力電圧	200～265V対応
定格周波数	50/60Hz共用
本体	アルミ
収納可能ポール内径	ø130.8(5B)以上
使用温度範囲	-20℃～+40℃
質量	2.5kg
