LEDioc STREET 7VA(レディオック ストリート 7VA)

グリーン購入マーク、△とは
  • 末尾に[グリーン購入]の記載がある商品は…グリーン購入法適合品
  • △…受注生産品

ラインアップ

※重耐塩仕様のLED防犯灯です。

蛍光ランプ20W相当

仕上色:アイボリー

E70071SAN9グリーン購入
(旧形式:E70061SAN9)

¥11,300

  • 自動点滅機能

E70072SAN9グリーン購入
(旧形式:E70062SAN9)

¥10,800

仕上色:ダークブラウン

E70071SAN9/DBグリーン購入
(旧形式:E70061SAN9/DB)

△オーダー

  • 自動点滅機能

E70072SAN9/DBグリーン購入
(旧形式:E70062SAN9/DB)

△オーダー

電力会社申請入力容量 6.4VA(100V)

(社)日本照明器具工業会ガイド132

  • ※上記の水平面照度分布図は初期値を示す。(単位:ℓx)

防犯灯照度基準を達成する最大取付間隔の照度分布図

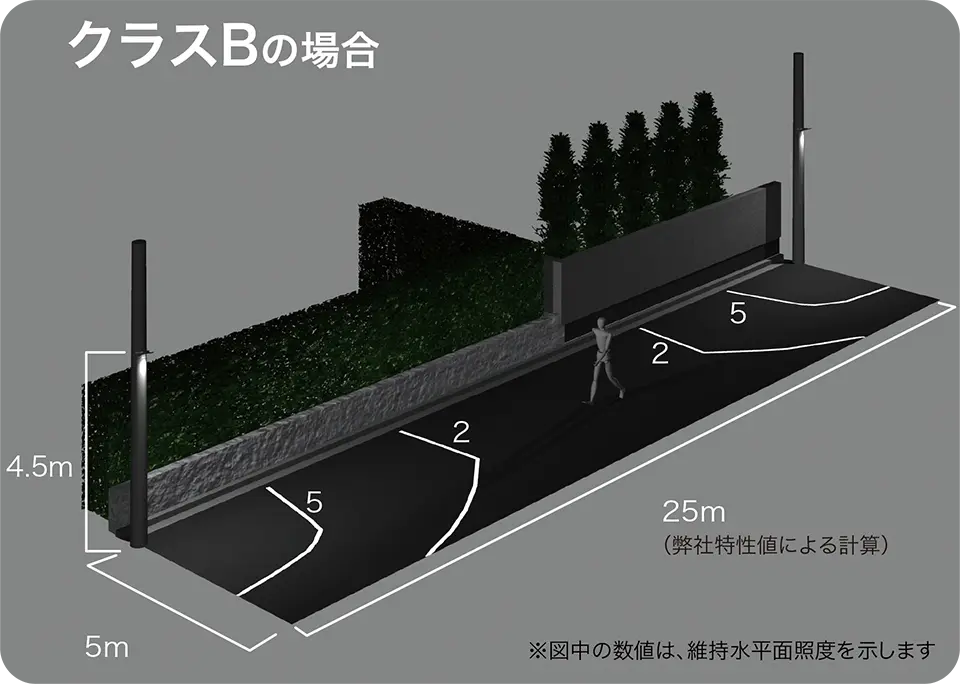

クラスBの場合(E70071SAN9)

クラスBの場合の防犯灯照度基準を達成する最大取付間隔の照度分布図(弊社商品特性値による計算)
弊社特性値による計算

器具設置間隔:25m

クラスA 14m
クラスB 25m
クラスB+ 25m(ランクM)
水平面照度
平均照度:3.03(ℓx)
鉛直面照度(計算高さ:1.5m、路面反射率:10%)
道路幅員中心線上の最小照度:0.90(ℓx)

※弊社商品特性値に沿って計算しています(保守率0.71)

(公社)日本防犯設備協会技術標準による計算

器具設置間隔:22m

クラスA 12m
クラスB 22m
クラスB+ 22m(ランクM)
水平面照度
平均照度:3.02(ℓx)
鉛直面照度(計算高さ:1.5m、路面反射率:10%)
道路幅員中心線上の最小照度:1.03(ℓx)

※(公社)日本防犯設備協会技術標準SES E1901-4(防犯灯の照度基準、保守率0.63)に沿って計算しています。

仕様

形式 E70071SAN9
E70071SAN9/DB
E70072SAN9
E70072SAN9/DB
自動点滅器 -
光源色 昼白色(5000K)
器具光束(ℓm) 1000
消費電力(W) 100V時 6.4
固有エネルギー消費効率(ℓm/W) 100V時 156.2
光束維持時間 60000時間(光束維持率75%)
平均演色評価数 Ra70
上方光束比 2.5%

共通仕様

定格入力電圧 100~240V対応
定格周波数 50/60Hz共用
本体 アルミダイカスト
グローブ ポリカーボネート
仕上色 アイボリー
ダークブラウン(/DB)
耐雷サージ 15kV(コモンモード)
保護等級 IP44
使用温度範囲 -20℃〜+35℃
口出線 キャブタイヤケーブル(器具外500mm)
質量 1.1kg

※E70072SAN9(/DB)と自動点滅器を組合せて使用する場合はバイメタルリレー式の自動点滅器を選定してください。

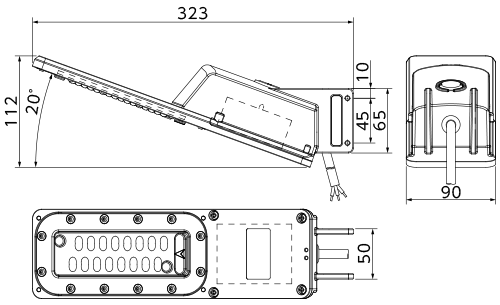

寸法図

オプション

前方・後方遮光ルーバ

NL210 (前方・後方共通)

オープン価格

材質 ステンレス板
仕上色 黒色つや消し

※遮光板の取付け方向により前方遮光又は後方遮光となります。

側方遮光ルーバ

NL407 (左右共通)

オープン価格

材質 ステンレス板
仕上色 黒色つや消し

※両側の光を遮光したい場合には、側方遮光ルーバが2個必要となります。

コンクリート柱用バンド

IBT-312

¥2,550

材質 鋼板(溶融亜鉛めっき)
適合径範囲 ø370mm以内
バンド幅 30mm
質量 500g

鋼管用バンド

SFT-N206

¥790

材質 ステンレス
適合径範囲 ø160mm以内
バンド幅 20mm
質量 250g

  • ※1台設置につき2本のバンドが必要となります。

防犯灯用落下防止ワイヤ

SWR001

オープン価格

材質 ステンレス
線径 ø1.5mm
質量 35g

壁付用金具

PA701

¥1,800

材質 ステンレス
取付穴 2-ø8mm (ピッチ70mmタテ)
質量 240g
  • ※自動点滅機能付器具と組合せて使用する場合、白色塗装など反射率の高い壁面に設置すると自動点滅器装置が誤動作することがあります。

壁付用金具

PA726 重耐塩仕様

オープン価格

材質 ステンレス(防錆処理)
取付穴 2-ø8mm (ピッチ70mmタテ)
質量 240g
  • ※自動点滅機能付器具と組合せて使用する場合、白色塗装など反射率の高い壁面に設置すると自動点滅器装置が誤動作することがあります。

簡易取付金具

PA704

¥2,200 (バンド別)

材質 ステンレス
バンド幅 40mm以内
質量 160g
  • ※先に簡易取付金具を専用バンドで固定することにより、ø60.5(2B)以上の鋼管およびコンクリート柱への器具の取付作業が一人で行えて簡単です。

簡易取付金具

PA727 重耐塩仕様

オープン価格

材質 ステンレス(防錆処理)
バンド幅 40mm以内
質量 160g
  • ※先に簡易取付金具を専用バンドで固定することにより、ø60.5(2B)以上の鋼管及びコンクリート柱への器具の取付作業が一人で行えて簡単です。

角度調節金具

PA705

¥2,500 (バンド別)

材質 ステンレス
バンド幅 40mm以内
質量 170g
  • ※取付角度を変えることができます。
    -10°、0°、10°、20°の4段階の設定が可能です。
  • ※ø60.5(2B)以上の鋼管及びコンクリート柱への器具の取付けができます。

角度調節金具

PA728 重耐塩仕様

オープン価格

材質 ステンレス(防錆処理)
バンド幅 40mm以内
質量 170g
  • ※取付角度を変えることができます。
    -10°、0°、10°、20°の4段階の設定が可能です。
  • ※ø60.5(2B)以上の鋼管及びコンクリート柱への器具の取付けができます。

ポールトップ用金具 (1灯用)

PA706/SL

オープン価格

材質 鋼管
仕上色 メタリックシルバー
ポール挿入寸法 ø89.1(3B)×110mm
質量 2kg
  • ※取付角度を変えることができます。
    -10°、0°、10°、20°の4段階の設定が可能です。
  • ※付属品:アイボルト(架空線用フック)

ポールトップ用金具 (1灯用)

PA730 重耐塩仕様

オープン価格

材質 鋼管(溶融亜鉛めっき)
仕上色 メタリックシルバー
ポール挿入寸法 ø89.1(3B)×110mm
質量 2kg
  • ※取付角度を変えることができます。
    -10°、0°、10°、20°の4段階の設定が可能です。
  • ※付属品:アイボルト(架空線用フック)

ポールトップ用金具 (2灯用)

PA707/SL

オープン価格

材質 鋼管
仕上色 メタリックシルバー
ポール挿入寸法 ø89.1(3B)×110mm
質量 2.2kg
  • ※取付角度を変えることができます。
    -10°、0°、10°、20°の4段階の設定が可能です。
  • ※付属品:アイボルト(架空線用フック)

ポールトップ用金具 (2灯用)

PA731 重耐塩仕様

オープン価格

材質 鋼管(溶融亜鉛めっき)
仕上色 メタリックシルバー
ポール挿入寸法 ø89.1(3B)×110mm
質量 2.2kg
  • ※取付角度を変えることができます。
    -10°、0°、10°、20°の4段階の設定が可能です。
  • ※付属品:アイボルト(架空線用フック)

共架アーム取付ホルダ

PA720

オープン価格

材質 鋼管・ステンレス
仕上色 メタリックシルバー
アーム挿入寸法 ø34.0(1B)×85mm
質量 630g

※取付角度を変えることができます。
0°、10°、20°の3段階の設定が可能です。

共架アーム取付ホルダ

PA729 重耐塩仕様

オープン価格

材質 鋼管(溶融亜鉛めっき)
仕上色 メタリックシルバー
アーム挿入寸法 ø34.0(1B)×85mm
質量 700g

※取付角度を変えることができます。
0°、10°、20°の3段階の設定が可能です。

※表示価格は全て税抜き価格です。
