LEDioc STREET 10VA(レディオック ストリート 10VA)
、△
…グリーン購入法適合品
- △…受注生産品
ラインアップ
※重耐塩仕様のLED防犯灯です。
コンパクト形蛍光ランプFHP32W相当
電力会社申請入力容量 | 9.2VA(100V) |
---|
(社)日本照明器具工業会ガイド132
- ※上記の水平面照度分布図は初期値を示す。(単位:ℓx)

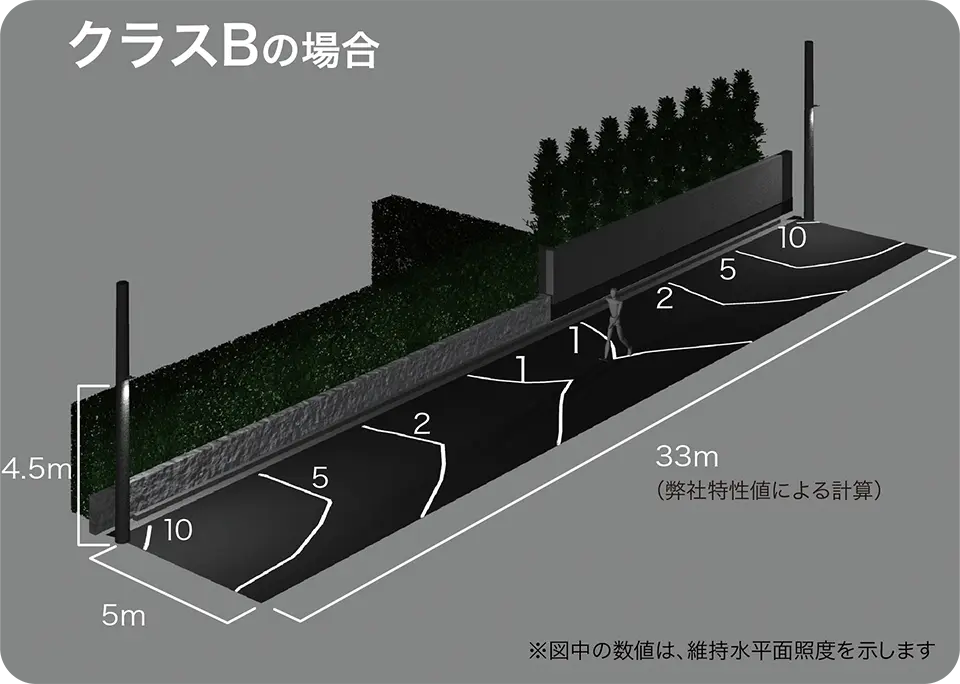

防犯灯照度基準を達成する最大取付間隔の照度分布図
クラスBの場合(E70073SAN9)

弊社特性値による計算
器具設置間隔:33m
クラスA | 20m |
---|---|
クラスB | 33m |
クラスB+ | 31m(ランクL) |
- 水平面照度
- 平均照度:3.21(ℓx)
- 鉛直面照度(計算高さ:1.5m、路面反射率:10%)
- 道路幅員中心線上の最小照度:0.51(ℓx)
※弊社商品特性値に沿って計算しています(保守率0.71)
(公社)日本防犯設備協会技術標準による計算
器具設置間隔:31m※
クラスA | 18m |
---|---|
クラスB | 31m |
クラスB+ | 30m(ランクL) |
- 水平面照度
- 平均照度:3.02(ℓx)
- 鉛直面照度(計算高さ:1.5m、路面反射率:10%)
- 道路幅員中心線上の最小照度:0.52(ℓx)
※(公社)日本防犯設備協会技術標準SES E1901-4(防犯灯の照度基準、保守率0.63)に沿って計算しています。
仕様
形式 | E70073SAN9 E70073SAN9/DB |
E70074SAN9 E70074SAN9/DB |
|
---|---|---|---|
自動点滅器 | ◯ | - | |
光源色 | 昼白色(5000K) | ||
器具光束(ℓm) | 1320 | ||
消費電力(W) | 100V時 | 9.2 | |
固有エネルギー消費効率(ℓm/W) | 100V時 | 143.4 | |
光束維持時間 | 60000時間(光束維持率75%) | ||
平均演色評価数 | Ra70 | ||
上方光束比 | 2.5% |
共通仕様
定格入力電圧 | 100~240V対応 |
---|---|
定格周波数 | 50/60Hz共用 |
本体 | アルミダイカスト |
グローブ | ポリカーボネート |
仕上色 | アイボリー ダークブラウン(/DB) |
耐雷サージ | 15kV(コモンモード) |
---|---|
保護等級 | IP44 |
使用温度範囲 | -20℃〜+35℃ |
口出線 | キャブタイヤケーブル(器具外500mm) |
質量 | 1.1kg |

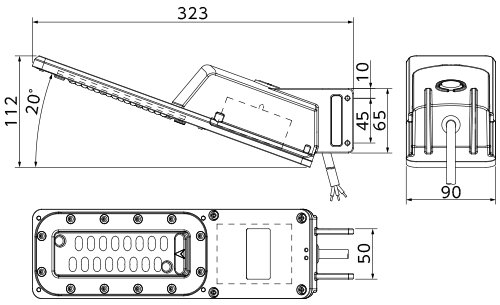

寸法図
オプション
壁付用金具

¥1,800
材質 | ステンレス |
---|---|
取付穴 | 2-ø8mm (ピッチ70mmタテ) |
質量 | 240g |
- ※自動点滅機能付器具と組合せて使用する場合、白色塗装など反射率の高い壁面に設置すると自動点滅器装置が誤動作することがあります。
壁付用金具

PA726 重耐塩仕様
オープン価格
材質 | ステンレス(防錆処理) |
---|---|
取付穴 | 2-ø8mm (ピッチ70mmタテ) |
質量 | 240g |
- ※自動点滅機能付器具と組合せて使用する場合、白色塗装など反射率の高い壁面に設置すると自動点滅器装置が誤動作することがあります。
簡易取付金具

¥2,200 (バンド別)
材質 | ステンレス |
---|---|
バンド幅 | 40mm以内 |
質量 | 160g |
- ※先に簡易取付金具を専用バンドで固定することにより、ø60.5(2B)以上の鋼管およびコンクリート柱への器具の取付作業が一人で行えて簡単です。
簡易取付金具

PA727 重耐塩仕様
オープン価格
材質 | ステンレス(防錆処理) |
---|---|
バンド幅 | 40mm以内 |
質量 | 160g |
- ※先に簡易取付金具を専用バンドで固定することにより、ø60.5(2B)以上の鋼管およびコンクリート柱への器具の取付作業が一人で行えて簡単です。
角度調節金具

¥2,500 (バンド別)
材質 | ステンレス |
---|---|
バンド幅 | 40mm以内 |
質量 | 170g |
- ※取付角度を変えることができます。
-10°、0°、10°、20°の4段階の設定が可能です。 - ※ø60.5(2B)以上の鋼管およびコンクリート柱への器具の取付けができます。
角度調節金具

PA728 重耐塩仕様
オープン価格
材質 | ステンレス(防錆処理) |
---|---|
バンド幅 | 40mm以内 |
質量 | 170g |
- ※取付角度を変えることができます。
-10°、0°、10°、20°の4段階の設定が可能です。 - ※ø60.5(2B)以上の鋼管およびコンクリート柱への器具の取付けができます。
ポールトップ用金具 (1灯用)

オープン価格
材質 | 鋼管 |
---|---|
仕上色 | メタリックシルバー |
ポール挿入寸法 | ø89.1(3B)×110mm |
質量 | 2kg |
- ※取付角度を変えることができます。
-10°、0°、10°、20°の4段階の設定が可能です。 - ※付属品:アイボルト(架空線用フック)
ポールトップ用金具 (1灯用)

PA730 重耐塩仕様
オープン価格
材質 | 鋼管(溶融亜鉛めっき) |
---|---|
仕上色 | メタリックシルバー |
ポール挿入寸法 | ø89.1(3B)×110mm |
質量 | 2kg |
- ※取付角度を変えることができます。
-10°、0°、10°、20°の4段階の設定が可能です。 - ※付属品:アイボルト(架空線用フック)
ポールトップ用金具 (2灯用)

オープン価格
材質 | 鋼管 |
---|---|
仕上色 | メタリックシルバー |
ポール挿入寸法 | ø89.1(3B)×110mm |
質量 | 2.2kg |
- ※取付角度を変えることができます。
-10°、0°、10°、20°の4段階の設定が可能です。 - ※付属品:アイボルト(架空線用フック)
ポールトップ用金具 (2灯用)

PA731 重耐塩仕様
オープン価格
材質 | 鋼管(溶融亜鉛めっき) |
---|---|
仕上色 | メタリックシルバー |
ポール挿入寸法 | ø89.1(3B)×110mm |
質量 | 2.2kg |
- ※取付角度を変えることができます。
-10°、0°、10°、20°の4段階の設定が可能です。 - ※付属品:アイボルト(架空線用フック)
共架アーム取付ホルダ

オープン価格
材質 | 鋼管・ステンレス |
---|---|
仕上色 | メタリックシルバー |
アーム挿入寸法 | ø34.0(1B)×85mm |
質量 | 630g |
※取付角度を変えることができます。
0°、10°、20°の3段階の設定が可能です。
共架アーム取付ホルダ

PA729 重耐塩仕様
オープン価格
材質 | 鋼管(溶融亜鉛めっき) |
---|---|
仕上色 | メタリックシルバー |
アーム挿入寸法 | ø34.0(1B)×85mm |
質量 | 700g |
※取付角度を変えることができます。
0°、10°、20°の3段階の設定が可能です。
※表示価格は全て税抜き価格です。
