LEDioc UNO(レディオック ウノ)
30クラス
狭角タイプ (屋外用、電源ユニット内蔵形)
フランジタイプ
アームタイプ
- ※△…受注生産品
昼光色(6500K)、白色(4000K)、電球色(3000K)は受注にて製作が可能です。
フランジタイプ
- ESP03001N/DSAN8/BK(昼光色(6500K))
- ESP03001N/WSAN8/BK(白色(4000K))
- ESP03001N/LWSAN8/BK(電球色(3000K))
アームタイプ
- ESP03002N/DSAN8/DG(W)(昼光色(6500K))
- ESP03002N/WSAN8/DG(W)(白色(4000K))
- ESP03002N/LWSAN8/DG(W)(電球色(3000K))
中角タイプ (屋外用、電源ユニット内蔵形)
フランジタイプ
アームタイプ
昼光色(6500K)、白色(4000K)、電球色(3000K)は受注にて製作が可能です。
フランジタイプ
- ESP03001M/DSAN8/BK(昼光色(6500K))
- ESP03001M/WSAN8/BK(白色(4000K))
- ESP03001M/LWSAN8/BK(電球色(3000K))
アームタイプ
- ESP03002M/DSAN8/DG(W)(昼光色(6500K))
- ESP03002M/WSAN8/DG(W)(白色(4000K))
- ESP03002M/LWSAN8/DG(W)(電球色(3000K))
1/2照度角・直射水平面照度分布図
狭角タイプ
昼白色(5000K)
1/2照度角 9°
1/10ビームの開き 40°
電球色(2700K)
1/2照度角 9°
1/10ビームの開き 40°
中角タイプ
昼白色(5000K)
1/2照度角 11°
1/10ビームの開き 48°
電球色(2700K)
1/2照度角 11°
1/10ビームの開き 48°
LEDioc UNO 30クラス 仕様
| 狭角タイプ | 中角タイプ | |||
|---|---|---|---|---|
| 光源色 | 昼白色(5000K) | 電球色(2700K) | 昼白色(5000K) | 電球色(2700K) |
| 器具光束(ℓm) | 2500 | 2200 | 2450 | 2150 |
| 消費電力(W) | 25.6 | |||
| 固有エネルギー消費効率(ℓm/W) | 97.6 | 85.9 | 95.7 | 83.9 |
| 光束維持時間 | 60000時間(光束維持率80％) | |||
| 平均演色評価数 | Ra80 | |||
20クラス
狭角タイプ (屋外用、電源ユニット内蔵形)
フランジタイプ
アームタイプ
- ※△…受注生産品
- ※
…グリーン購入法適合品(投光器として)
昼光色(6500K)、白色(4000K)、電球色(3000K)は受注にて製作が可能です。
フランジタイプ
- ESP02001N/DSAN8/BK(昼光色(6500K))
- ESP02001N/WSAN8/BK(白色(4000K))
- ESP02001N/LWSAN8/BK(電球色(3000K))
アームタイプ
- ESP02002N/DSAN8/DG(W)(昼光色(6500K))
- ESP02002N/WSAN8/DG(W)(白色(4000K))
- ESP02002N/LWSAN8/DG(W)(電球色(3000K))
中角タイプ (屋外用、電源ユニット内蔵形)
フランジタイプ
アームタイプ
昼光色(6500K)、白色(4000K)、電球色(3000K)は受注にて製作が可能です。
フランジタイプ
- ESP02001M/DSAN8/BK(昼光色(6500K))
- ESP02001M/WSAN8/BK(白色(4000K))
- ESP02001M/LWSAN8/BK(電球色(3000K))
アームタイプ
- ESP02002M/DSAN8/DG(W)(昼光色(6500K))
- ESP02002M/WSAN8/DG(W)(白色(4000K))
- ESP02002M/LWSAN8/DG(W)(電球色(3000K))
1/2照度角・直射水平面照度分布図
狭角タイプ
昼白色(5000K)
1/2照度角 9°
1/10ビームの開き 40°
電球色(2700K)
1/2照度角 9°
1/10ビームの開き 40°
中角タイプ
昼白色(5000K)
1/2照度角 11°
1/10ビームの開き 48°
電球色(2700K)
1/2照度角 11°
1/10ビームの開き 48°
LEDioc UNO 20クラス 仕様
| 狭角タイプ | 中角タイプ | |||
|---|---|---|---|---|
| 光源色 | 昼白色(5000K) | 電球色(2700K) | 昼白色(5000K) | 電球色(2700K) |
| 器具光束(ℓm) | 1650 | 1450 | 1600 | 1400 |
| 消費電力(W) | 15.6 | |||
| 固有エネルギー消費効率(ℓm/W) | 105.7 | 92.9 | 102.5 | 89.7 |
| 光束維持時間 | 60000時間(光束維持率80％) | |||
| 平均演色評価数 | Ra80 | |||
10クラス
狭角タイプ (屋外・屋内用、電源ユニット内蔵形)
フランジタイプ
アームタイプ
- ※…グリーン購入法適合品(投光器として)
昼光色(6500K)、白色(4000K)、電球色(3000K)は受注にて製作が可能です。
フランジタイプ
- ESP01001N/DSAN8/BK(昼光色(6500K))
- ESP01001N/WSAN8/BK(白色(4000K))
- ESP01001N/LWSAN8/BK(電球色(3000K))
アームタイプ
- ESP01002N/DSAN8/DG(W)(昼光色(6500K))
- ESP01002N/WSAN8/DG(W)(白色(4000K))
- ESP01002N/LWSAN8/DG(W)(電球色(3000K))
中角タイプ (屋外・屋内用、電源ユニット内蔵形)
フランジタイプ
アームタイプ
- ※…グリーン購入法適合品(投光器として)
昼光色(6500K)、白色(4000K)、電球色(3000K)は受注にて製作が可能です。
フランジタイプ
- ESP01001M/DSAN8/BK(昼光色(6500K))
- ESP01001M/WSAN8/BK(白色(4000K))
- ESP01001M/LWSAN8/BK(電球色(3000K))
アームタイプ
- ESP01002M/DSAN8/DG(W)(昼光色(6500K))
- ESP01002M/WSAN8/DG(W)(白色(4000K))
- ESP01002M/LWSAN8/DG(W)(電球色(3000K))
1/2照度角・直射水平面照度分布図
狭角タイプ
昼白色(5000K)
1/2照度角 9°
1/10ビームの開き 40°
電球色(2700K)
1/2照度角 9°
1/10ビームの開き 40°
中角タイプ
昼白色(5000K)
1/2照度角 11°
1/10ビームの開き 48°
電球色(2700K)
1/2照度角 11°
1/10ビームの開き 48°
LEDioc UNO 10クラス 仕様
| 狭角タイプ | 中角タイプ | |||
|---|---|---|---|---|
| 光源色 | 昼白色(5000K) | 電球色(2700K) | 昼白色(5000K) | 電球色(2700K) |
| 器具光束(ℓm) | 1150 | 1000 | 1100 | 950 |
| 消費電力(W) | 10.1 | |||
| 固有エネルギー消費効率(ℓm/W) | 113.8 | 99.0 | 108.9 | 94.0 |
| 光束維持時間 | 60000時間(光束維持率80％) | |||
| 平均演色評価数 | Ra80 | |||
共通仕様
| 定格入力電圧 | 100/200V共用 |
|---|---|
| 定格周波数 | 50/60Hz共用 |
| 本体 | アルミダイカスト |
| 前面カバー | 強化ガラス |
| フランジ | アルミダイカスト(フランジタイプ) |
| アーム | ステンレス(ポリエステル塗装)(アームタイプ) |
| 口出線 | キャブタイヤケーブル (器具外120mm)(フランジタイプ) (器具外1500mm)(アームタイプ) |
| 耐雷サージ | 15kV(コモンモード) |
|---|---|
| 保護等級 | IP65 |
| 使用温度範囲 | -20℃～+35℃ |
| 仕上色 | サテンブラック(フランジタイプ) DG：ダークグレイ(アームタイプ) W：ホワイト(アームタイプ) |
| 質量 | 1.35kg |
寸法図

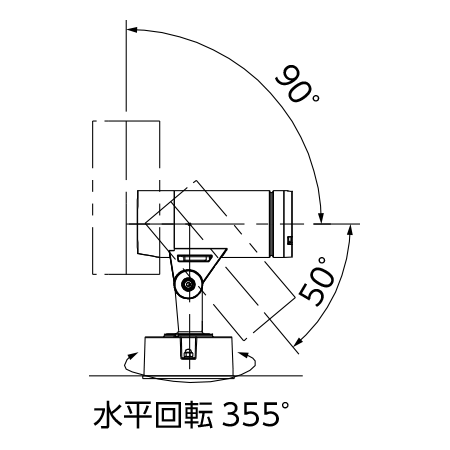

フランジタイプ

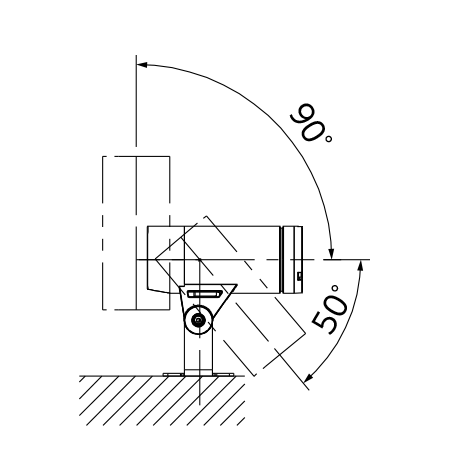

アームタイプ
オプション
スヌート
￥16,900
全方向への光の広がりをカットします。
フード
￥16,900
片方向への光の広がりをカットします。
ディフュージョンレンズ
￥19,200
配光パターンをやわらげます。
スプレッドレンズ
￥22,900
配光を一方向に広げ照射物を効率的に照らします。
※壁面から75cmの距離で、灯具の角度60°の条件で照射
スパイク
￥17,550
※フランジタイプのみに適合
￥7,900
※アームタイプのみに適合
スパイク用停止板
1灯用ポールトップ取付金具
※表示価格はすべて税抜き価格です。
