LEDioc FLOOD DUELL(レディオック フラッド デュエル)
ラインアップ
800Wタイプ・420Wタイプ・250Wタイプは生産を終了しました。
1500Wタイプ
狭角タイプ
電源別置形です。価格には電源ユニットが含まれています。
- ※△…受注生産品
- ※
…グリーン購入法適合品
中角タイプ
電源別置形です。価格には電源ユニットが含まれています。
- ※△…受注生産品
- ※…グリーン購入法適合品
専用電源ユニット
- 屋外専用
仕様
| 光源色 | 昼白色(5000K) | ||
|---|---|---|---|
| 配光タイプ | 狭角・中角タイプ | ||
| 器具光束(ℓm) | 172000 | ||
| 消費電力(W)※ | 200V時 | 最大 | 1486 |
| 平均 | 1360 | ||
| 固有エネルギー消費効率(ℓm/W) | 200V時 | 115.7 | |
| 光束維持時間 | 40000時間(光束維持率85％) | ||
| 平均演色評価数 | Ra80 | ||
- ※消費電力は40000時間経過後の最大値と初期照度補正機能による40000時間の平均値を示す。
共通仕様
| 定格入力電圧 | 200～254V対応 |
|---|---|
| 定格周波数 | 50/60Hz共用 |
| 本体 | アルミダイカスト(ポリエステル塗装) |
| 前面レンズ | ポリカーボネート(透明)(狭角タイプ) |
| 前面カバー | ポリカーボネート(フロスト)(中角タイプ) |
| 反射鏡 | ポリカーボネート(鏡面処理) |
| 放熱部 | アルミ、銅(ポリエステル塗装) |
| 保護カバー | ステンレス(ポリエステル塗装) |
| アーム | 鋼板(溶融亜鉛めっき) |
|---|---|
| 設計許容風速 | 60m/sec |
| 耐雷サージ | 15kV(コモンモード) |
| 保護等級 | IP65(器具)、IP43(電源) |
| 使用温度範囲 | -20℃～+35℃※1 |
| 仕上色 | ブラック |
| 質量 | 21.0kg |
- ※初期照度補正機能付
- ※安全のため、下記の落下防止ワイヤ(別売)のご使用を推奨します。
(L=1000mm)FPW-L/EE/1000
(L=1500mm)FPW-L/EE/1500 - ※1：器具：一時的な高温環境(40℃)に対応します。
専用電源ユニット仕様
| 定格入力電圧 | 200～254V対応 |
|---|---|
| 定格周波数 | 50/60Hz共用 |
| 本体 | アルミ、ステンレス |
| 口出線 | 400mm |
| 耐雷サージ | 15kV(コモンモード) |
|---|---|
| 使用温度範囲 | -20℃～+35℃※1 |
| 質量 | 11kg |
| 二次側配線長 | 50m以下 |
- ※屋外露出で使用可(口出線を下向きに取付けてください)
- ※1：夏季の一時的な高温環境(50℃)に対応します。

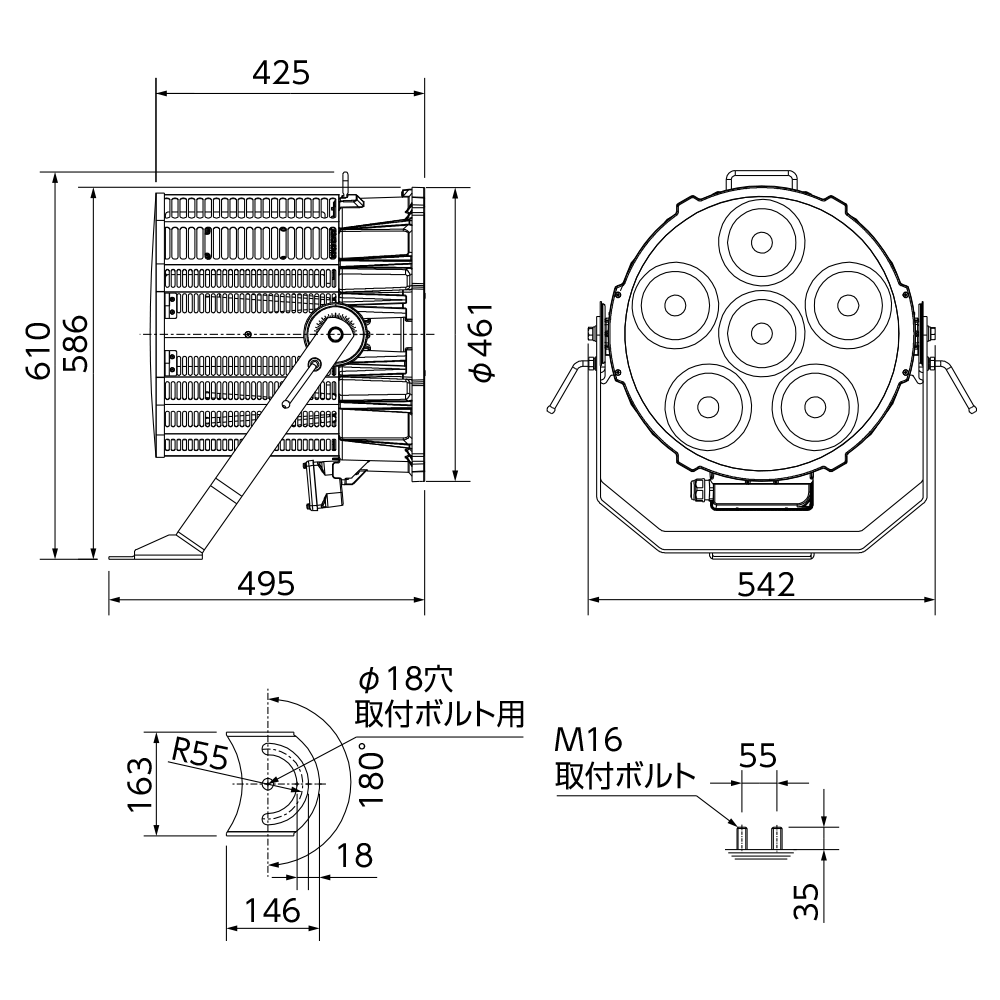

寸法図

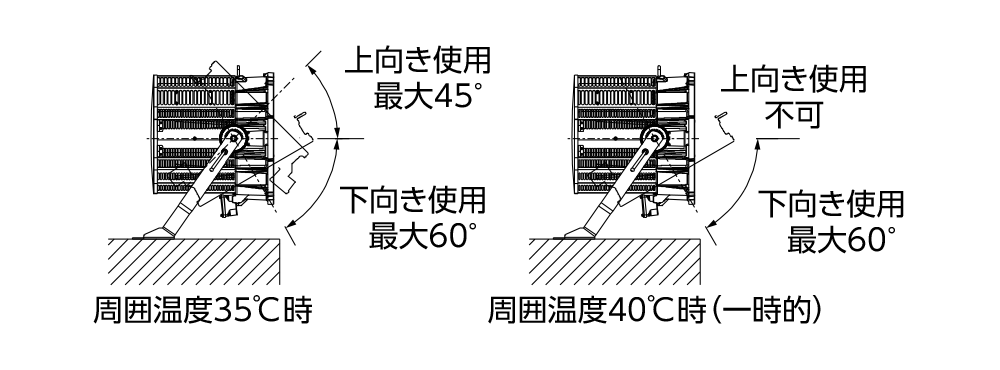

器具可動範囲

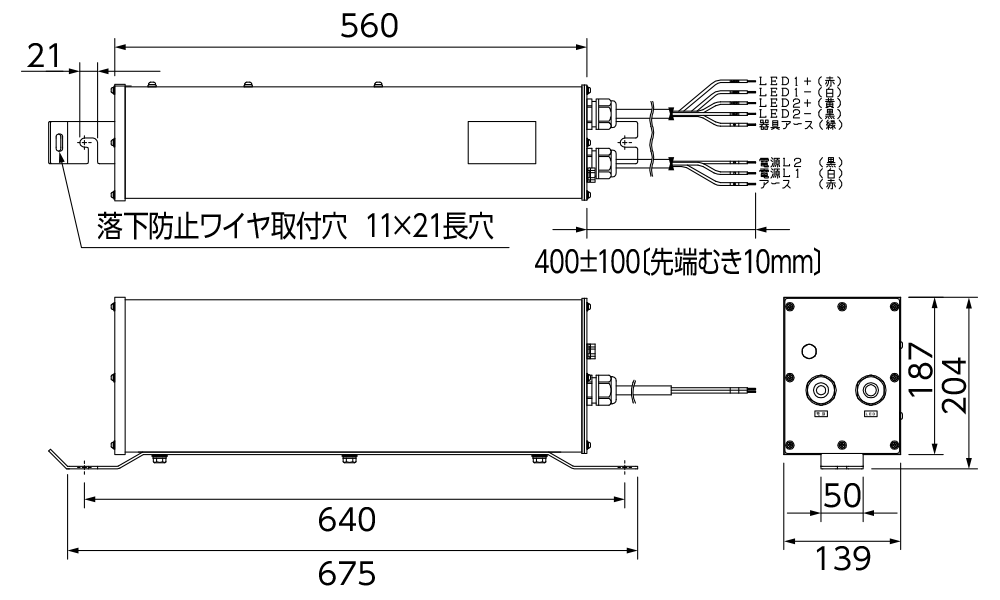

電源ユニット寸法図

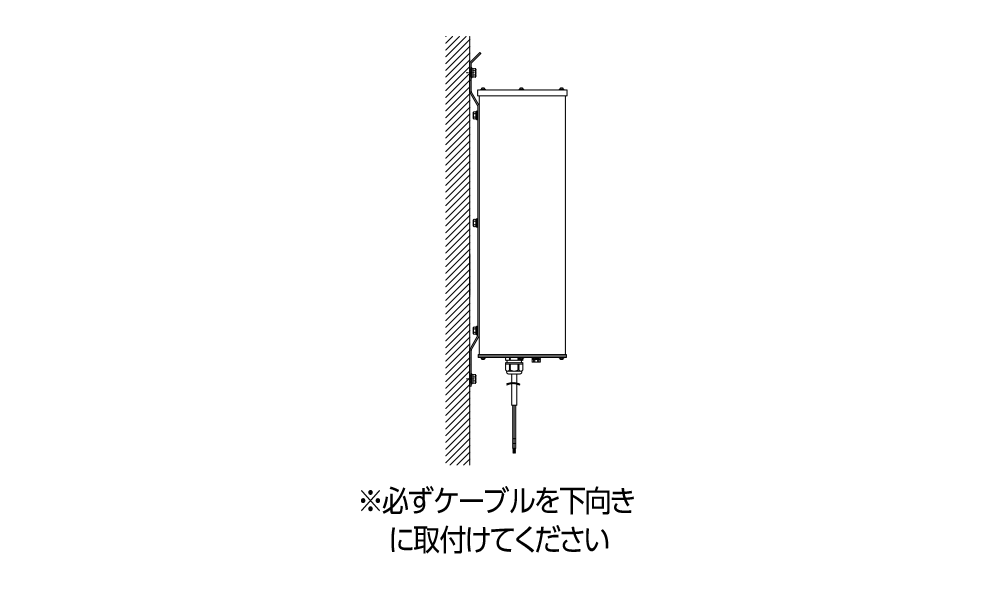

取付条件
1300Wタイプ
狭角タイプ
電源別置形です。価格には電源ユニットが含まれています。
高演色形
E30922N/NSAJ2
(本体：E30922N/N+電源ユニット：LE1227275NN2-2.54C2)
(旧形式：E30902N/NSAJ2)
△オーダー
- 屋外専用
- 電源ユニット別置形
- 初期照度補正機能付
- ※△…受注生産品
- ※…グリーン購入法適合品 (242V時)
中角タイプ
電源別置形です。価格には電源ユニットが含まれています。
高演色形
E30922M/NSAJ2
(本体：E30922M/N+電源ユニット：LE1227275NN2-2.54C2)
(旧形式：E30902M/NSAJ2)
△オーダー
- 屋外専用
- 電源ユニット別置形
- 初期照度補正機能付
- ※△…受注生産品
- ※…グリーン購入法適合品 (242V時)
専用電源ユニット
- 屋外専用
仕様
| 高演色形 | ||||
|---|---|---|---|---|
| 光源色 | 昼白色(5000K) | |||
| 配光タイプ | 狭角タイプ | 中角タイプ | ||
| 器具光束(ℓm) | 148500 | 150000 | ||
| 消費電力(W)※ | 200V時 | 最大 | 1305 | |
| 平均 | 1195 | |||
| 固有エネルギー消費効率(ℓm/W) | 200V時 | 113.7 | 114.9 | |
| 光束維持時間 | 40000時間(光束維持率85％) | |||
| 平均演色評価数 | Ra80 | |||
- ※消費電力は40000時間経過後の最大値と初期照度補正機能による40000時間の平均値を示す。
共通仕様
| 定格入力電圧 | 200～254V対応 |
|---|---|
| 定格周波数 | 50/60Hz共用 |
| 本体 | アルミダイカスト(ポリエステル塗装) |
| 前面レンズ | ポリカーボネート(透明)(狭角タイプ) |
| 前面カバー | ポリカーボネート(フロスト)(中角タイプ) |
| 反射鏡 | アルミダイカスト(鏡面処理) |
| 放熱部 | アルミ、銅(ポリエステル塗装) |
| 保護カバー | ステンレス(ポリエステル塗装) |
| アーム | 鋼板(溶融亜鉛めっき) |
| 設計許容風速 | 60m/sec |
|---|---|
| 耐雷サージ | 15kV(コモンモード) |
| 保護等級 | IP65(器具)、IP43(電源) |
| 使用温度範囲 | -20℃～+35℃※1 |
| 仕上色 | ブラック |
| 質量 | 18.8kg |
- ※初期照度補正機能付
- ※安全のため、下記の落下防止ワイヤ(別売)のご使用を推奨します。
(L=1000mm)FPW-L/EE/1000
(L=1500mm)FPW-L/EE/1500 - ※1：器具：一時的な高温環境(40℃)に対応します。
専用電源ユニット仕様
| 定格入力電圧 | 200～254V対応 |
|---|---|
| 定格周波数 | 50/60Hz共用 |
| 本体 | アルミ、ステンレス |
| 口出線 | 400mm |
| 耐雷サージ | 15kV(コモンモード) |
|---|---|
| 使用温度範囲 | -20℃～+35℃※1 |
| 質量 | 11kg |
| 二次側配線長 | 50m以下 |
- ※屋外露出で使用可(口出線を下向きに取付けてください)
- ※1：夏季の一時的な高温環境(50℃)に対応します。

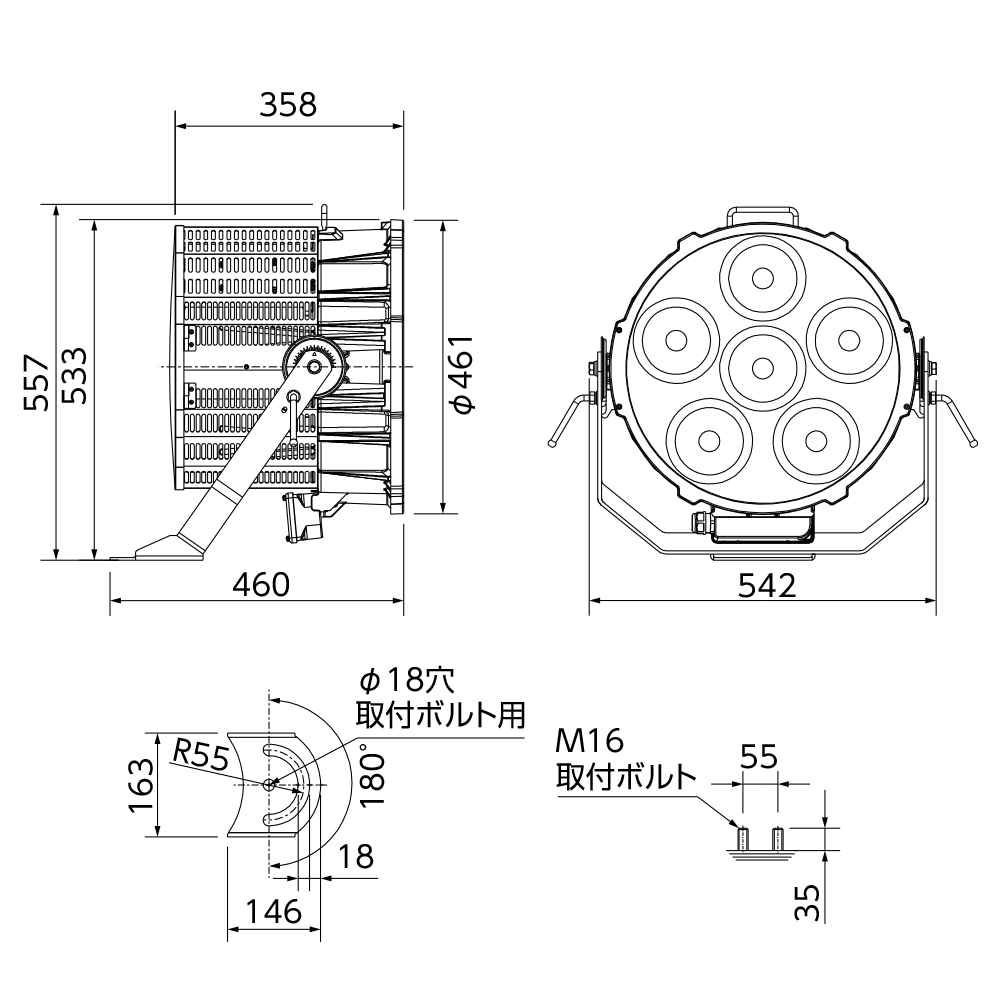

寸法図
器具可動範囲
電源ユニット寸法図
取付条件
910Wタイプ
中角タイプ
電源別置形です。価格には電源ユニットが含まれています。
高効率形
E30811M/NSAJ2
(本体：E30811M/N+電源ユニット：LE864200HS2/2.4-A1)
(旧形式：E30801M/NSAJ2)
△オーダー
- 屋外・屋内用※
- 電源ユニット別置形
- 初期照度補正機能付
1/2照度角 7°
1/2照度角 7°
高演色形
E30812M/NSAJ2
(本体：E30812M/N+電源ユニット：LE864200HS2/2.4-A1)
(旧形式：E30802M/NSAJ2)
△オーダー
- 屋外・屋内用※
- 電源ユニット別置形
- 初期照度補正機能付
1/2照度角 7°
1/2照度角 7°
1/10ビームの開き 鉛直面上 35° 水平面上 34°
- ※上記の図は、初期照度補正時の値(×0.85)を示します(単位：ℓx)。
- ※△…受注生産品
- ※…グリーン購入法適合品
- ※屋内では夏季の一時的な高温環境(50℃)に対応不可
広角タイプ
電源別置形です。価格には電源ユニットが含まれています。
高効率形
E30811W/NSAJ2
(本体：E30811W/N+電源ユニット：LE864200HS2/2.4-A1)
(旧形式：E30801W/NSAJ2)
△オーダー
- 屋外・屋内用※
- 電源ユニット別置形
- 初期照度補正機能付
1/2照度角 11°
1/2照度角 11°
高演色形
E30812W/NSAJ2
(本体：E30812W/N+電源ユニット：LE864200HS2/2.4-A1)
(旧形式：E30802W/NSAJ2)
△オーダー
- 屋外・屋内用※
- 電源ユニット別置形
- 初期照度補正機能付
1/2照度角 11°
1/2照度角 11°
1/10ビームの開き 62°
- ※上記の図は、初期照度補正時の値(×0.85)を示します(単位：ℓx)。
- ※△…受注生産品
- ※…グリーン購入法適合品
- ※屋内では夏季の一時的な高温環境(50℃)に対応不可
超広角タイプ
電源別置形です。価格には電源ユニットが含まれています。
高効率形
E30811SW/NSAJ2
(本体：E30811SW/N+電源ユニット：LE864200HS2/2.4-A1)
(旧形式：E30801SW/NSAJ2)
△オーダー
- 屋外・屋内用※
- 電源ユニット別置形
- 初期照度補正機能付
1/2照度角 19°
1/2照度角 19°
高演色形
E30812SW/NSAJ2
(本体：E30812SW/N+電源ユニット：LE864200HS2/2.4-A1)
(旧形式：E30802SW/NSAJ2)
△オーダー
- 屋外・屋内用※
- 電源ユニット別置形
- 初期照度補正機能付
1/2照度角 19°
1/2照度角 19°
1/10ビームの開き 102°
- ※上記の図は、初期照度補正時の値(×0.85)を示します(単位：ℓx)。
- ※△…受注生産品
- ※…グリーン購入法適合品
- ※屋内では夏季の一時的な高温環境(50℃)に対応不可
横長配光タイプ
電源別置形です。価格には電源ユニットが含まれています。
高効率形
E30811S/NSAJ2
(本体：E30811S/N+電源ユニット：LE864200HS2/2.4-A1)
(旧形式：E30801S/NSAJ2)
△オーダー
- 屋外・屋内用※
- 電源ユニット別置形
- 初期照度補正機能付
1/2照度角 12°
1/2照度角 24°
高演色形
E30812S/NSAJ2
(本体：E30812S/N+電源ユニット：LE864200HS2/2.4-A1)
(旧形式：E30802S/NSAJ2)
△オーダー
- 屋外・屋内用※
- 電源ユニット別置形
- 初期照度補正機能付
1/2照度角 12°
1/2照度角 24°
1/10ビームの開き 鉛直面上 73° 水平面上 106°
- ※上記の図は、初期照度補正時の値(×0.85)を示します(単位：ℓx)。
- ※△…受注生産品
- ※…グリーン購入法適合品
- ※屋内では夏季の一時的な高温環境(50℃)に対応不可
専用電源ユニット
- 屋外・屋内用
仕様
| 高効率形 | 高演色形 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 光源色 | 昼白色(5000K) | |||||||||
| 配光タイプ | 中角 | 広角 | 超広角 | 横長 | 中角 | 広角 | 超広角 | 横長 | ||
| 器具光束(ℓm) | 129200 | 127500 | 122500 | 126500 | 118200 | 116600 | 112000 | 115700 | ||
| 消費電力(W)※ | 200V時 | 最大 | 907 | |||||||
| 平均 | 839 | |||||||||
| 242V時 | 最大 | 902 | ||||||||
| 平均 | 834 | |||||||||
| 固有エネルギー消費効率(ℓm/W) | 200V時 | 142.4 | 140.5 | 135.0 | 139.4 | 130.3 | 128.5 | 123.4 | 127.5 | |
| 242V時 | 143.2 | 141.3 | 135.8 | 140.2 | 131.0 | 129.2 | 124.1 | 128.2 | ||
| 光束維持時間 | 40000時間(光束維持率85％) | |||||||||
| 平均演色評価数 | Ra70 | Ra80 | ||||||||
- ※消費電力は40000時間経過後の最大値と初期照度補正機能による40000時間の平均値を示す。
共通仕様
| 定格入力電圧 | 200～242V対応 |
|---|---|
| 定格周波数 | 50/60Hz共用 |
| 本体 | アルミダイカスト(ポリエステル塗装) |
| 前面カバー | ポリカーボネート |
| 反射鏡 | アルミダイカスト (中角：内面鏡面処理) (広角・横長：内面鏡面処理、内面白塗装) (超広角：内面白塗装) |
| 放熱部 | アルミ、銅(ポリエステル塗装) |
| 保護カバー | ステンレス(ポリエステル塗装) |
|---|---|
| アーム | 鋼板(溶融亜鉛めっき) |
| 設計許容風速 | 60m/sec |
| 耐雷サージ | 15kV(コモンモード) |
| 保護等級 | IP65(器具)、IP43(電源) |
| 使用温度範囲 | -20℃～+35℃※1 |
| 仕上色 | ブラック |
| 質量 | 16kg |
- ※初期照度補正機能付
- ※安全のため、下記の落下防止ワイヤ(別売)のご使用を推奨します。
(L=1000mm)FPW-L/EE/1000
(L=1500mm)FPW-L/EE/1500 - ※1：夏季の一時的な高温環境(50℃)に対応します。
専用電源ユニット仕様
| 定格入力電圧 | 200～242V対応 |
|---|---|
| 定格周波数 | 50/60Hz共用 |
| 本体 | ステンレス |
| 耐雷サージ | 15kV(コモンモード) |
| 使用温度範囲 | -20℃～+35℃※1 |
|---|---|
| 質量 | 12kg |
| 二次側配線長 | 50m以下 |
- ※屋外露出で使用可(口出線を下向きに取付けてください)
- ※1：夏季の一時的な高温環境(50℃)に対応します。

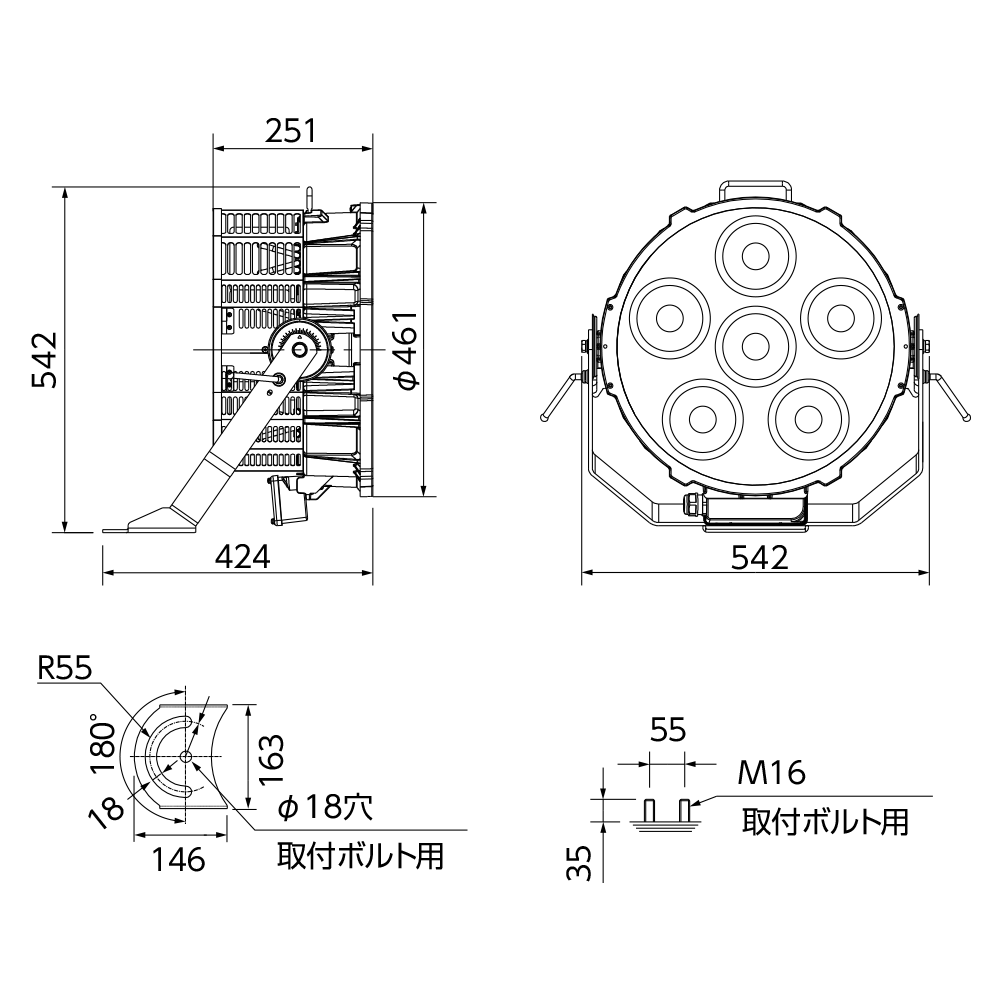

寸法図

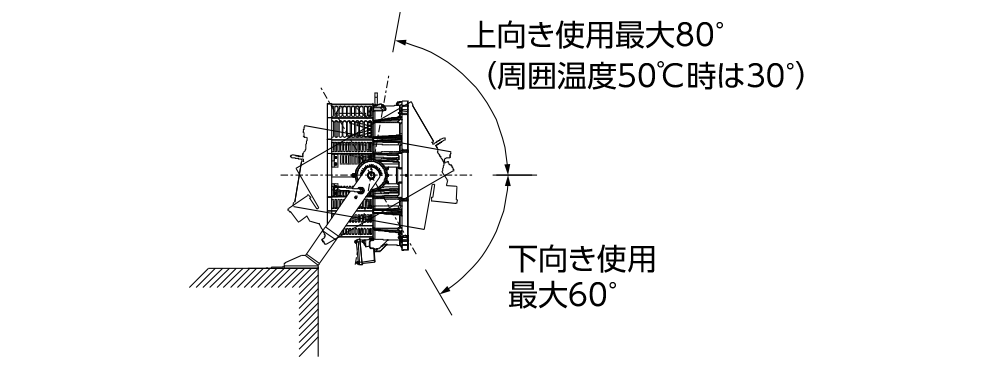

器具可動範囲

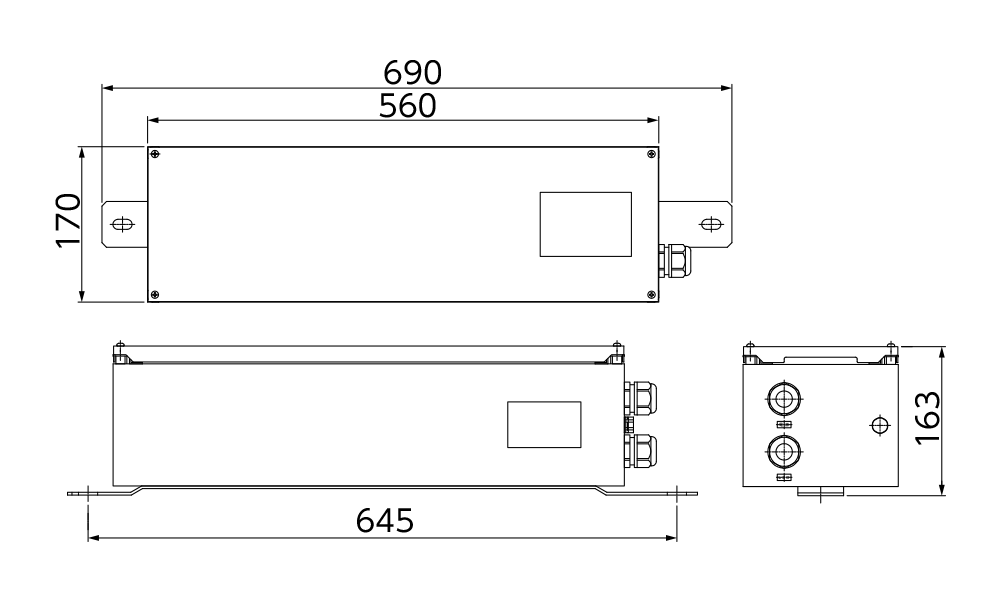

電源ユニット寸法図
取付条件
オプション

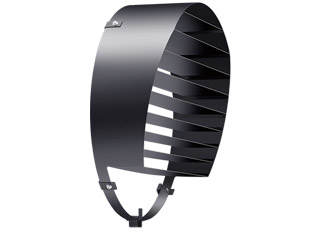

漏れ光対策ルーバ

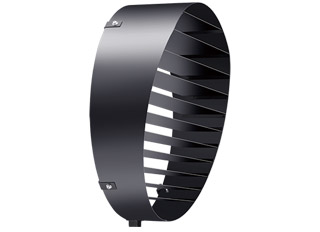

遮光ルーバ
- ※△…受注生産品
※表示価格はすべて税抜き価格です。
