防爆形LED照明器具 レディオック EX ヴェルノ
、△
…グリーン購入法適合品
- △…受注生産品
ラインアップ
Hf32W 1灯用(高出力形)相当
直付形
- 50℃対応
- 屋内・屋外用
- 電源ユニット内蔵形
- ※特殊工具は必要ありません。
パイプ吊形
- 50℃対応
- 屋内・屋外用
- 電源ユニット内蔵形
- ※特殊工具は必要ありません。
40°ブラケット形
- 50℃対応
- 屋内・屋外用
- 電源ユニット内蔵形
- ※特殊工具は必要ありません。
スタンド形
- 50℃対応
- 屋内・屋外用
- 電源ユニット内蔵形
標準タイプ
EXICL8022ASA9-L 適合ポール径ø48.6
(旧形式:EXICL8022SA9-L)
EXICL8022ASA9-L42 適合ポール径ø42.7
(旧形式:EXICL8022SA9-L42)
¥146,000
耐雷サージ15kVタイプ
EXICL8022ASA9S-L 適合ポール径ø48.6
(旧形式:EXICL8022SA9S-L)
EXICL8022ASA9S-L42 適合ポール径ø42.7
(旧形式:EXICL8022SA9S-L42)
△¥163,000
適合ポール | EXIPC1、EXIPC4、EXIPC5(適合ポール径ø48.6) EXIPC10、EXIPC11(適合ポール径ø42.7) |
---|
- ※ポールは別売となります。
適合特殊工具(別売)

TM5A M5 BOX
¥1,050
※特殊工具は付属しておりません。別途、手配ください。
照度分布図
直付形
パイプ吊形
40°ブラケット形
特殊直付形
角度可変形
スタンド形(ø48.6)
スタンド形(ø42.7)
ステッキ形
※上記の照度分布図は初期値を示します(単位:ℓx)。
仕様
Hf32W 1灯用(高出力形)相当 | Hf32W 2灯用(高出力形)相当 | ||
---|---|---|---|
器具光束(ℓm) | 3340 | 6020 | |
消費電力(W) | 200V時 | 20.8 | 36.0 |
固有エネルギー消費効率(ℓm/W) | 200V時 | 160.5 | 167.2 |
光束維持時間 | 60000時間(光束維持率90%) | ||
光源色 | 昼白色(5000K) | ||
平均演色評価数 | Ra83 |
- ※落下防止ワイヤ付属
共通仕様
定格入力電圧 | 100~242V対応 |
---|---|
定格周波数 | 50/60Hz共用 |
本体 | アルミダイカスト |
前面ガラス | 強化ガラス |
位置ボックス | アルミダイカスト(4方出・プラグ3個付)(直付形・パイプ吊形・40°ブラケット形) |
接続箱 | アルミダイカスト(特殊直付形・角度可変形) |
ホルダ | アルミ鋳物(スタンド形・ステッキ形) |
耐雷サージ | 4kV(コモンモード)(標準タイプ) 15kV(コモンモード)(耐雷サージ15kVタイプ) |
---|---|
保護等級 | IP65 |
使用温度範囲 | -20℃~+50℃ |
仕上色 | グレイ(マンセルN7) |
質量 | 6.6kg(直付形) 7.6kg(パイプ吊形) 7.3kg(40°ブラケット形) 8.0kg(特殊直付形) 8.7kg(角度可変形) 6.7kg(スタンド形 ø48.6) 6.9kg(スタンド形 ø42.7) 5.2kg(ステッキ形) |
寸法図

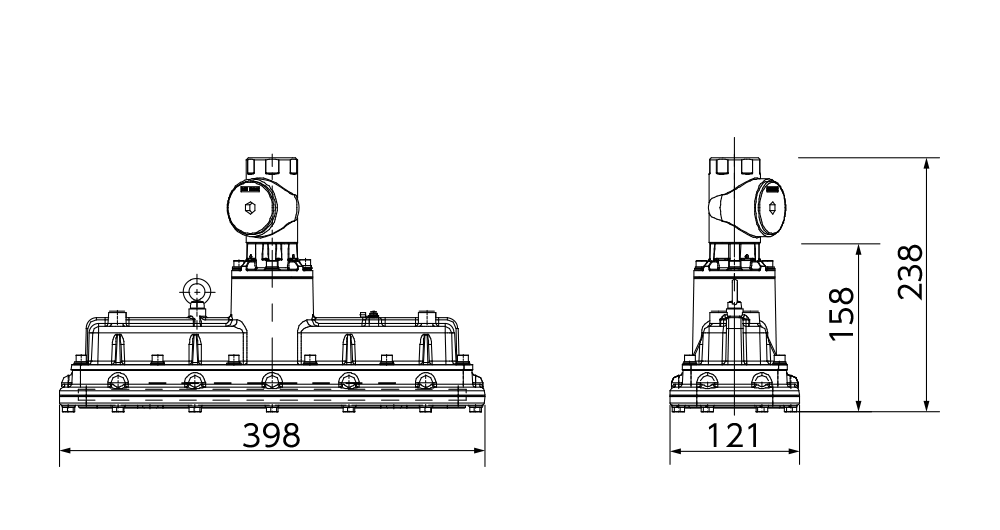

直付形

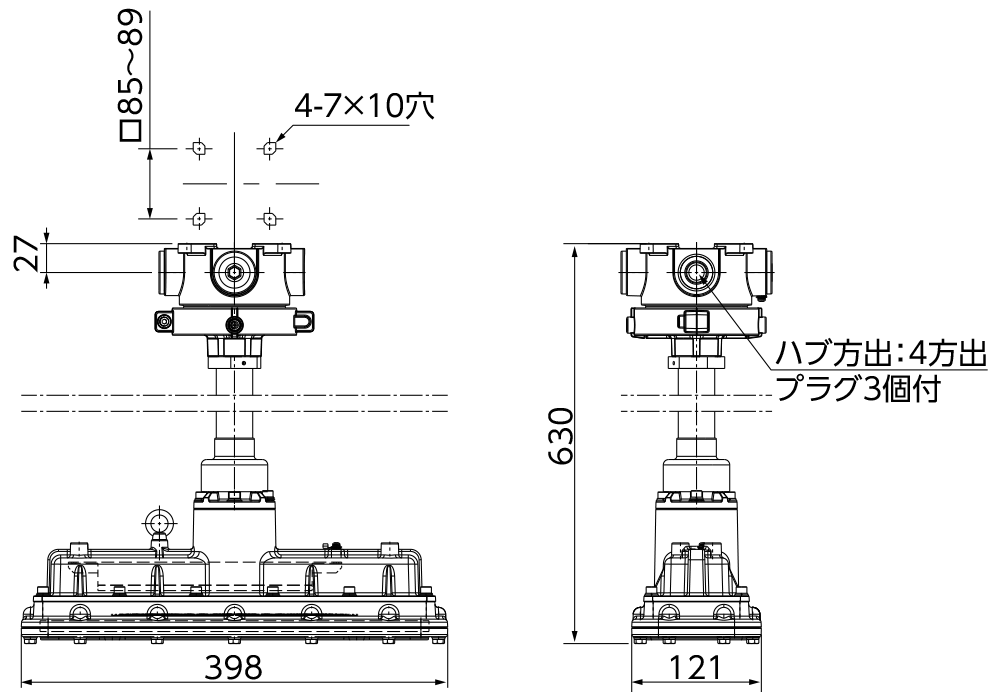

パイプ吊形

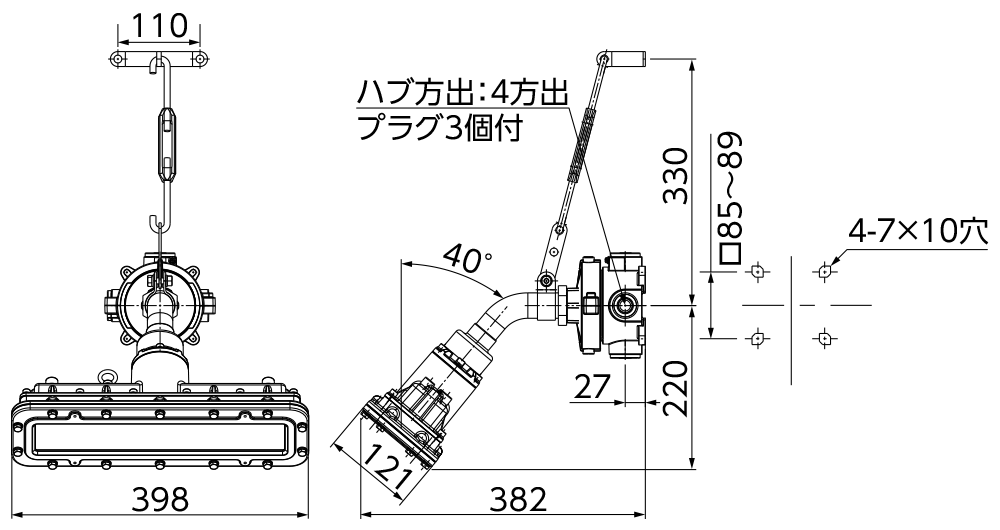

40°ブラケット形

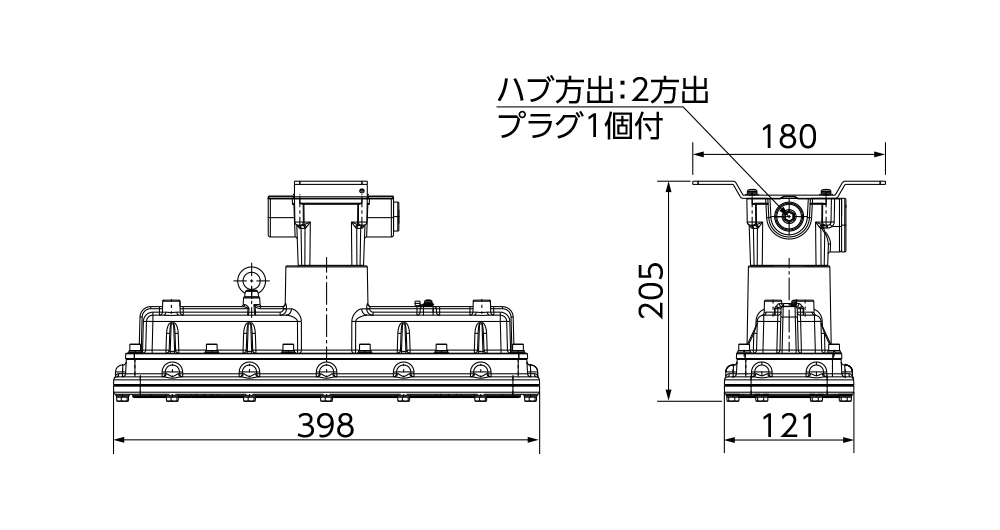

特殊直付形

角度可変形

スタンド形(適合ポール径ø48.6)

スタンド形(適合ポール径ø42.7)

ステッキ形

適合ポール組合せ参考図
スタンド形 ø48.6用
ポール:EXIPC1

参考組合せ例
- 本体+吊具
- EXICL8022ASA9-L
- ポール
- EXIPC1
- ソケットレジューサ
- EXSR42-16
- ユニオン付ケーブルグランド
- EX16BRTE
- ジャンクションボックス
- EXG14-16F-G
ポール:EXIPC4

参考組合せ例
- 本体+吊具
- EXICL8022ASA9-L
- ポール
- EXIPC4(ジョイントボックス付)
ポール:EXIPC5

参考組合せ例
- 本体+吊具
- EXICL8022ASA9-L
- ポール
- EXIPC5(ジョイントボックス付)
スタンド形 ø42.7用
ポール:EXPC10

参考組合せ例
- 本体+吊具
- EXICL8022ASA9-L42
- ポール
- EXPC10
- ユニオン付ケーブルグランド
- EX22BRTC
- ジャンクションボックス
- EXG14-22F-G
- ニップル
- EXNP22
- ロックナット
- PF3/4用(納入外)
ポール:EXPC11

参考組合せ例
- 本体+吊具
- EXICL8022ASA9-L42
- ポール
- EXPC11
- ユニオン付ケーブルグランド
- EX22BRTC
- ジャンクションボックス
- EXG14-22F-G
- ニップル
- EXNP22
- ロックナット
- PF3/4用(納入外)
ステッキ形用
ポール:EXNS5

参考組合せ例
- 本体+吊具
- EXICL8022ASA9-S
- ポール
- EXNS5
- ソケットレジューサ
- EXSR42-16
- ユニオン付ケーブルグランド
- EX16BRTD
- ジャンクションボックス
- EXG14-16F-G
※適合ポールへの落下防止ワイヤの取付は、より安全にご使用いただくため、落下防止金具(EWA53・EWA63・EWA73)の併用を推奨します。
オプション
※ガードとフロストパネルは同時に使用できません。
※表示価格は全て税抜き価格です。
