LEDioc 防爆形クリーンルーム用LED照明器具
ラインアップ
Hf32W 4灯用(高出力形)相当
- 屋内用
- 電源ユニット内蔵形
△￥500,000
EXICL7081ASA9FD-22 フロストタイプ
△￥518,000
適合特殊工具(別売)
TM5A M5 BOX
￥1,050
LM8A 対辺5.0mm
￥530
※特殊工具は付属しておりません。別途、手配ください。
Hf32W 2灯用(高出力形)相当
- 屋内用
- 電源ユニット内蔵形
△￥362,000
EXICL7041ASA9FD-22 フロストタイプ
△￥380,000
適合特殊工具(別売)
TM5A M5 BOX
￥1,050
LM8A 対辺5.0mm
￥530
※特殊工具は付属しておりません。別途、手配ください。
蛍光灯40W 2灯用(一般形)相当／Hf32W 1灯用(高出力形)相当
- 屋内用
- 電源ユニット内蔵形
△￥355,000
EXICL7021ASA9FD-22 フロストタイプ
△￥373,000
適合特殊工具(別売)
TM5A M5 BOX
￥1,050
LM8A 対辺5.0mm
￥530
※特殊工具は付属しておりません。別途、手配ください。
水平面照度分布図
Hf32W 4灯用(高出力形)相当
一般形
フロストタイプ
Hf32W 2灯用(高出力形)相当
一般形
フロストタイプ
蛍光灯40W 2灯用(一般形)相当／Hf32W 1灯用(高出力形)相当
一般形
フロストタイプ
仕様
| Hf32W 4灯用(高出力形)相当 | Hf32W 2灯用(高出力形)相当 | 蛍光灯40W 2灯用(一般形)相当／Hf32W 1灯用(高出力形)相当 | |||||
|---|---|---|---|---|---|---|---|
| 一般形 | フロストタイプ | 一般形 | フロストタイプ | 一般形 | フロストタイプ | ||
| 光源色 | 昼白色(5000K) | ||||||
| 器具光束(ℓm) | 9410 | 8830 | 4730 | 4500 | 2510 | 2380 | |
| 消費電力(W) | 100V時 | 88.0 | 44.0 | 24.0 | |||
| 200V時 | 86.0 | 43.0 | 23.5 | ||||
| 242V時 | 86.0 | 43.0 | 23.5 | ||||
| 固有エネルギー消費効率(ℓm/W) | 100V時 | 106.9 | 100.3 | 107.5 | 102.2 | 104.5 | 99.1 |
| 200V時 | 109.4 | 102.6 | 110.0 | 104.6 | 106.8 | 101.2 | |
| 242V時 | 109.4 | 102.6 | 110.0 | 104.6 | 106.8 | 101.2 | |
| 光束維持時間 | 60000時間(光束維持率97％) | ||||||
| 平均演色評価数 | Ra83 | ||||||
| 質量(kg) | 40.0 | 31.5 | |||||
共通仕様
| 防爆構造記号 | ExdⅡBT6X |
|---|---|
| 定格入力電圧 | 100～242V対応 |
| 定格周波数 | 50/60Hz共用 |
| 本体 | 鋼板 |
| 枠 | 鋼板 |
| 保護パネル | 強化処理ガラス |
|---|---|
| 埋込穴寸法 | 280mm×1255mm |
| 耐雷サージ | 3kV(コモンモード) |
| 使用温度範囲 | -20℃～+40℃ |
| 仕上色 | 白色 |

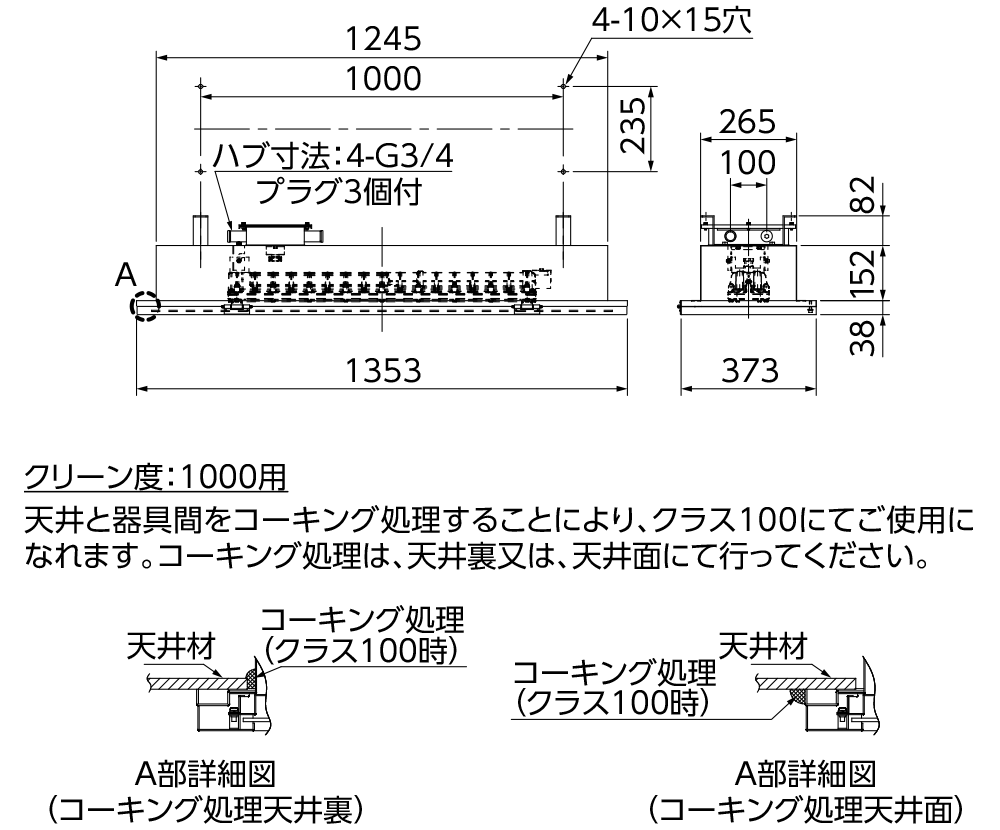

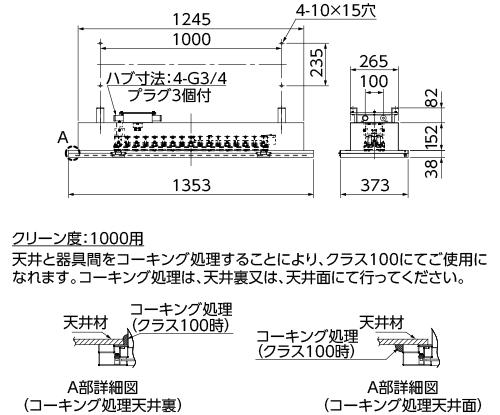

寸法図
※表示価格は全て税抜き価格です。
