LEDioc 防爆形クリーンルーム用非常用LED照明器具
特長
防爆エリアのクリーンルームで使用可能な蛍光灯代替非常用LED照明器具
防爆エリアのクリーンルームで使用可能な非常用LED照明器具であり、非常用蛍光灯からの置換えが可能な常時・非常時兼用タイプの防爆形クリーンルーム用非常用LED照明器具です。
省メンテナンス
光束維持時間が60000時間(光束維持率97％)と長寿命であるため、メンテナンスコストを大幅に削減します。
平均演色評価数(Ra83)
防爆形クリーンルーム用非常用Hf蛍光灯(Ra84)とほぼ同等の平均演色評価数(Ra83)を実現しました。
省施工
防爆形クリーンルーム用Hf蛍光灯と比べて軽量。さらに枠と本体が分離構造となっているため、枠を先に取付けてから本体を取付けることが可能であり、施工時の負担を軽減します。
-
Aクリーンルーム用非常用Hf蛍光灯1灯用
-
Bクリーンルーム用非常用LED照明器具1灯用
- A 42.5kg
- B 39.0kg
約8％軽量
-
Aクリーンルーム用非常用Hf蛍光灯2灯用
-
Bクリーンルーム用非常用LED照明器具2灯用
- A 45.5kg
- B 39.0kg
約14％軽量

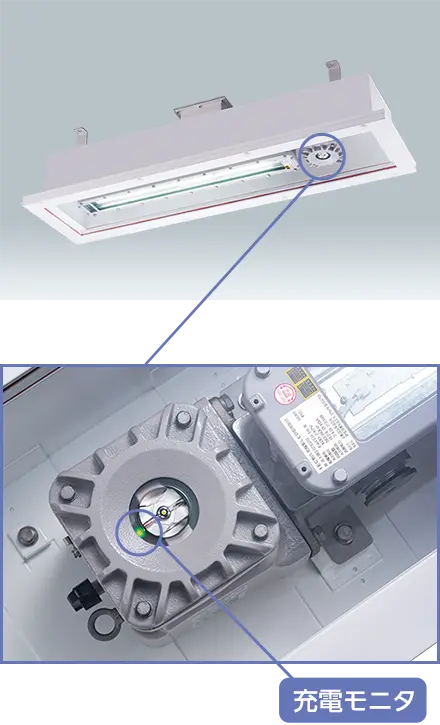

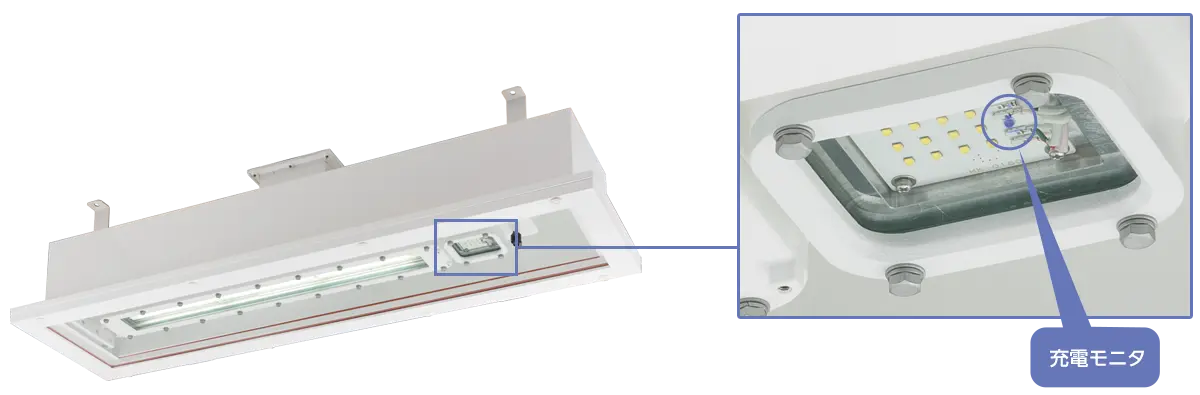

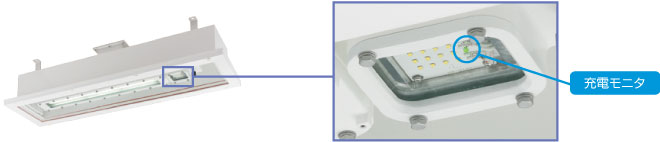

充電モニタで充電状態を確認可能
緑色LEDの点灯により、蓄電池が正常に充電していることを容易に確認できます。
環境負荷物質を低減
水銀フリー光源としてLED、カドミウムフリー蓄電池としてニッケル水素蓄電池を採用。環境負荷物質の含有量を大幅に低減し地球環境保全に貢献します。
清浄度
クラス1000から使用できます。なお、天井と器具間をコーキングすることにより、クラス100から使用できます。
クリーンルームの空気の清浄度(クラス)は1ft³に含まれる0.5μm以上の粒子の個数に応じてクラス分けされます。(米国連邦規格209B)
- クラス100
- 1ft³に0.5μm以上の粒子が100個以下
- クラス1000
- 1ft³に0.5μm以上の粒子が1000個以下で更に5μm以上の粒子が10個以下
配置間隔表
- 配置(設置)間隔が広くとれるため、台数削減が可能！
- 従来品にはなかった12m以上の取付高さにも対応！
[従来品]防爆形クリーンルーム用非常用Hf蛍光灯(EXIHFA7422EU9D)
| 器具取付高さ(m) | 3.0 | 4.0 | 5.0 | 6.0 | 7.0 | 8.0 | 9.0 | 10.0 | 11.0 | 12.0 | 13.0 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 単体配置 | A1 | 5.2 | 5.4 | 5.5 | 5.4 | 5.2 | 4.9 | 4.2 | 3.6 | 2.6 | 設置不可 | |
| A'1 | 5.9 | 5.8 | 5.7 | 5.6 | 5.2 | 4.7 | 3.8 | 1.8 | 0.6 | |||
| B1 | 4.7 | 5.1 | 5.4 | 5.5 | 5.5 | 5.2 | 4.8 | 4.0 | 2.8 | |||
| B'1 | 4.7 | 5.1 | 5.4 | 5.5 | 5.5 | 5.2 | 4.8 | 4.0 | 2.8 | |||
| 直線配置 | A2 | 13.4 | 14.9 | 15.5 | 15.5 | 15.6 | 15.4 | 15.1 | 14.5 | 13.6 | ||
| B2 | 11.1 | 12.7 | 13.8 | 14.6 | 15.1 | 15.4 | 15.4 | 15.2 | 14.6 | |||
防爆形クリーンルーム用非常用LED照明器具(EXICLA7041SA9D-22)
| 器具取付高さ(m) | 3.0 | 4.0 | 5.0 | 6.0 | 7.0 | 8.0 | 9.0 | 10.0 | 11.0 | 12.0 | 13.0 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 単体配置 | A1 | 6.2 | 7.1 | 7.8 | 8.4 | 8.8 | 9.0 | 9.1 | 9.1 | 8.9 | 8.7 | 8.3 |
| A'1 | 6.2 | 7.1 | 7.8 | 8.4 | 8.8 | 9.0 | 9.1 | 9.1 | 8.9 | 8.7 | 8.3 | |
| B1 | 6.4 | 7.2 | 7.9 | 8.3 | 8.6 | 8.8 | 8.8 | 8.7 | 8.5 | 8.2 | 7.7 | |
| B'1 | 5.6 | 6.5 | 7.2 | 7.7 | 8.1 | 8.2 | 8.3 | 8.2 | 8.0 | 7.7 | 7.2 | |
| 直線配置 | A2 | 14.1 | 16.8 | 18.8 | 20.4 | 21.9 | 23.1 | 24.0 | 24.7 | 25.2 | 25.4 | 25.5 |
| B2 | 13.7 | 16.3 | 18.3 | 19.9 | 21.2 | 22.3 | 23.0 | 23.6 | 24.0 | 24.1 | 24.1 | |
ベース照明と同デザインでトータル設計が可能
非常灯タイプと同デザインのベース照明もラインアップしています。
比較例
非常時
- A防爆形クリーンルーム用非常用Hf蛍光灯 (Hf32W 2灯用 高出力形)(EXIHFA7422EU9D)
灯高：3.0m
保守率：0.73 - Bレディオック 防爆形クリーンルーム用非常用LED照明器具 Hf32W 2灯用(高出力形)相当(EXICLA7041SA9D-22)
灯高：3.0m
保守率：0.95
平均照度
- A11.4ℓx
- B29.2ℓx
明るさ約2.6倍
消費電力※1
- A857.7W(95.3W×9)
- B401.4W(44.6W×9)
約53％省エネ
年間電気料金※2
- A72,046円
- B33,717円
約3.8万円お得
光源寿命
- A20000時間
- B60000時間
3倍
設計条件：反射率：天井30%、壁30%、床10%
- ※曲線上の数値は、維持水平面照度を示します。単位(ℓx)
- ※1：消費電力は、入力電圧200V時の特性を示します
- ※2：電気料金単価28円/kWh(税抜)[日本照明工業会 ガイドA139-2023]、年間点灯時間は3000時間で算出
