LEDioc 普通粉じん防爆形LED照明器具(蛍光灯代替品)
△
- △…受注生産品
ラインアップ
Hf32W 1灯用(高出力形)相当
フロストタイプも受注対応いたします。
EDCL1021SA9F-16(22,28) (直付形)
EDCL2021SA9F-16(22,28) (パイプ吊形)
EDCL3021SA9F-16(22,28) (30°ブラケット形)
EDCL9021SA9F-16(22) (特殊直付形)
EDCL8021SA9F-L (スタンド形)
水平面照度分布図
直付形
パイプ吊形
30°ブラケット形
特殊直付形
スタンド形
※上記の照度分布図は初期値を示します(単位：ℓx)。
Hf32W 2灯用(高出力形)相当
フロストタイプも受注対応いたします。
EDCL1041SA9F-16(22,28) (直付形)
EDCL2041SA9F-16(22,28) (パイプ吊形)
EDCL3041SA9F-16(22,28) (30°ブラケット形)
EDCL9041SA9F-16(22) (特殊直付形)
EDCL8041SA9F-L (スタンド形)
水平面照度分布図
直付形
パイプ吊形
30°ブラケット形
特殊直付形
スタンド形
※上記の照度分布図は初期値を示します(単位：ℓx)。
仕様
| Hf32W 1灯用(高出力形)相当 | Hf32W 2灯用(高出力形)相当 | ||
|---|---|---|---|
| 器具光束(ℓm) | 2500 | 4750 | |
| 消費電力(W) | 100V時 | 24.0 | 43.0 |
| 200V時 | 23.5 | 41.5 | |
| 242V時 | 23.5 | 41.5 | |
| 固有エネルギー消費効率 (ℓm/W) |
100V時 | 104.1 | 110.4 |
| 200V時 | 106.3 | 114.4 | |
| 242V時 | 106.3 | 114.4 | |
| 光束維持時間 | 60000時間(光束維持率97％) | ||
| 光源色 | 昼白色(5000K) | ||
| 平均演色評価数 | Ra83 | ||
共通仕様
| 防爆構造記号 | DP13 |
|---|---|
| 定格入力電圧 | 100～242V対応 |
| 定格周波数 | 50/60Hz共用 |
| 本体 | アルミダイカスト |
| 前面ガラス | 強化ガラス |
| 位置ボックス | アルミダイカスト(4方出・プラグ3個付)(直付形・パイプ吊形・30°ブラケット形) |
| 取付金具 | ステンレス板(特殊直付形) |
| 耐雷サージ | 3kV(コモンモード) |
|---|---|
| 保護等級 | IP65 |
| 使用温度範囲 | -20℃～+40℃ |
| 仕上色 | グレイ(マンセルN7) |
| 質量 | 直付形：10.5kg パイプ吊形：11.5kg 30°ブラケット形：11.8kg 特殊直付形：9.8kg スタンド形：9.8kg |
寸法図
- ※取付ピッチは800mmと500mmどちらでも設置できます(特殊直付形・スタンド形を除く)。
直付形
パイプ吊形

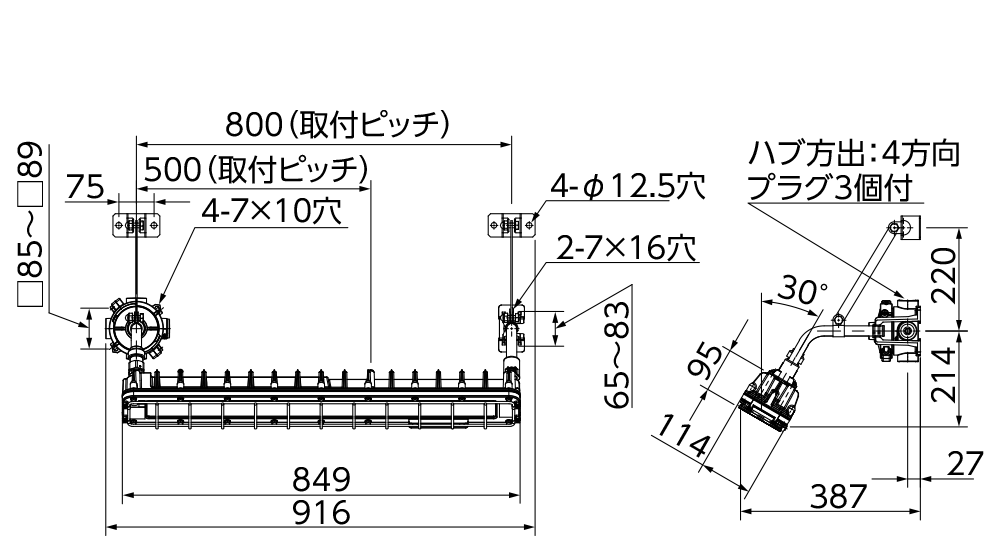

30°ブラケット形

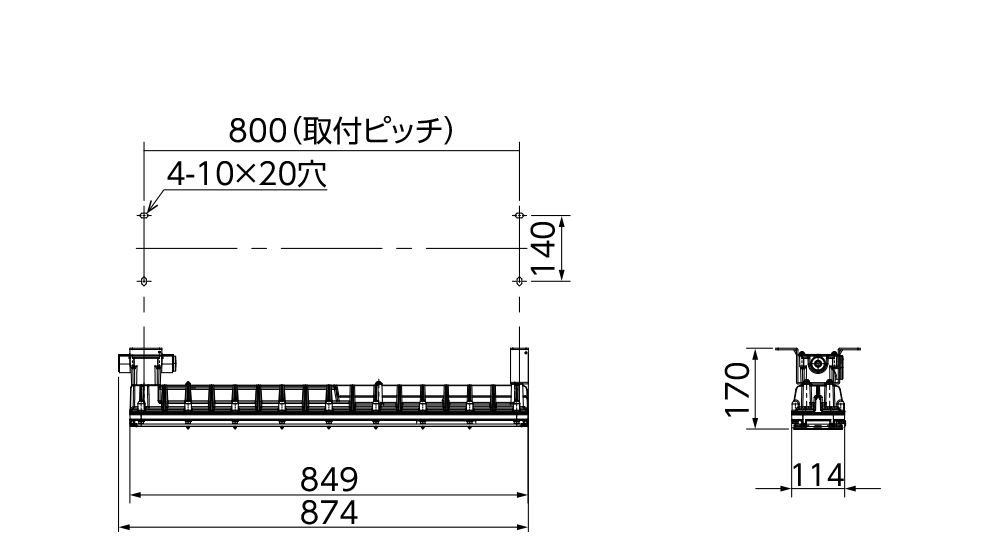

特殊直付形

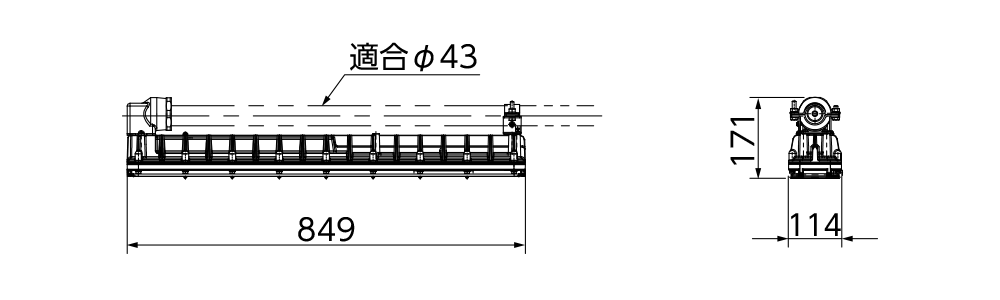

スタンド形
スタンド形適合ポール組合せ参考図
ポール：EXPC10
※ポールは別売です。
参考組合せ例
- 本体
- EDCL8041SA9-L
- ポール
- EXPC10
- ニップル
- EXNP22
- ロックナット
- PF3/4用(納入外)
- ケーブルグランド
- EX22BRT(C、D、E)
- ジャンクションボックス
- EYG14-22-G
- ※周囲温度−20℃〜+40℃の範囲でご使用ください。
- ※屋外で使用する場合、端子箱と配管のねじかん合部をシール剤で防水処理してください。
- ※金属管工事で外部導線を引込む場合、必ず端子箱の引込口にシーリングフィッチングを使用し、工事を行ってください。
- ※この器具は可燃性粉じん危険場所で使用できます。
- ※雷サージが電源線や通信線、接地線を通して器具に加わると過電流により器具が破壊されるおそれがあります。使用環境によっては、避雷器の設置などのサージ対策を行ってください。
※表示価格は全て税抜き価格です。
