技術資料

LEDioc AREA PUSSE™ - 頭柱形LED内蔵街路灯 -

製造本部　照明機器部　第一開発課

キーワード

LEDioc AREA PUSSE™，LED，街路灯，環境，省エネ

「LEDポールライト」のご案内

さまざまな形状、調光・調色が可能な制御機能など、景観と調和する多彩なラインアップの街路灯「LEDポールライト」の詳細は以下よりご覧いただけます。

  • LEDポールライト

1．はじめに

当社では，LED商品の第1弾LEDioc®シリーズとしてポールライト，アプローチ，壁埋め込み，防湿ユニット等のラインナップを揃えたが，ポールライトなどはまだまだ屋外街路照明としての光量が不足していた。そこで，電機メーカーと共同開発した高出力5Wタイプのレンズ型白色系LEDを内蔵し，「省電力」「長寿命」「コンパクト」といったLEDの特長を最大限に生かした，今までの街路灯にはないデザインのLED街路灯を開発した。

2．商品概要

2.1 商品コンセプト

図1　器具イメージ(点灯時)

「親しみと安心感のあるスマートなデザイン」をコンセプトに，機能的なLEDユニットを覆うグローブには，余分なデザインを施さず，柔らかでシンプルなフォルムを採用。普遍的なデザインの中にも上下に重ねた2連のLEDユニットが新しい表情を創り出し，より人に近い親しみやすい形とした。点灯時の器具イメージを図1に示す。

2.2 商品構成・仕様

LEDioc AREA PUSSE™の商品仕様を表1に示す。また，図2にLEDユニット外観・構造を示す。

表1　商品仕様及び外観
形式 E5002SA1/2 E5003SA1/2

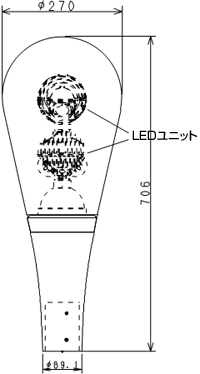

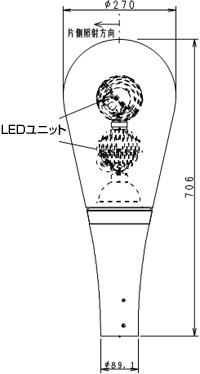

外形寸法
配光種別 全方向配光 片側配光
内蔵LED 5W広角配光LED4個搭載 5W中角配光LED3個内蔵
定格電圧 AC100V/200V共用
消費電力 24W 18W
適合挿入ポール径 ø76.3mm×110mm
材質 グローブ：ポリカーボネート樹脂(外郭耐候性処理)
本体：アルミダイカスト

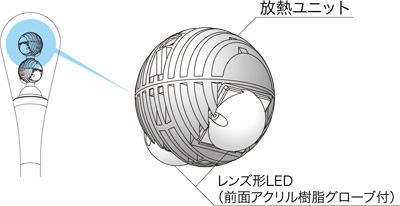

図2　LEDユニット
