技術資料

LED屋外用照明器具

機器事業部商品開発部屋外開発グループ

キーワード

LED，屋外用，照明器具，省エネ，長寿命，環境

LED道路灯や街路灯、投光器といった屋外用、防爆形も網羅する屋内用やLEDランプなど幅広いラインアップの岩崎電気のLED照明器具「LEDioc(レディオック)」の詳細は以下よりご覧いただけます。

LEDは省エネルギー，長寿命でまた有害な物質を含まない環境に優しい次世代新光源として期待されている。白色LEDの効率は現状では主照明に適したレベルにまでは到達していないが，近年急速な技術進歩を遂げており，近い将来，白色LEDが主照明に利用されていく可能性がある。

当社においても，現状のLEDを用いた照明器具がどのような分野に適用が可能かを模索してきたが，まず手始めとして，屋外景観分野にターゲットを絞って商品企画開発を行った。

今回，様々な景観照明のための当社独自のデザインのLEDユニットを複数開発した。まず，これらのユニットについて紹介する。

従来，情報表示板向けに使用されていた反射型LEDパッケージを利用して照明に適するようにユニット化して新規に開発したものである。LED12個，LED18個をそれぞれ装着した2種類のラインタイプと，LED24個を装着したブロックタイプがある。それぞれのユニットの外観を図1～図3に，仕様を表1に示す。

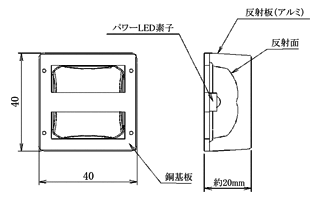

1ワットクラスのパワーLEDを用いて反射型LED素子ユニットと同様に反射型のユニットとし，配光と放熱の検討を経て開発したものである。ユニットの外観を図4，寸法・構造を図5，仕様を表1にそれぞれ示す。

12個のチップ形LEDを基板に並べ，透明樹脂ケースに充填して防水性を確保したユニットで，ライン長が200mmと300mmの2種類がある。ユニット(300mm)の外観を図6に，仕様を表1に示す。

表1　基本LEDユニットの仕様
	反射型LED素子ユニット			ジャンボLEDユニット	防水形ラインユニット
	ラインタイプ (LED12個)	ラインタイプ (LED18個)	ブロックタイプ (LED24個)	ジャンボLEDユニット	200mm	300mm
LED素子数	12	18	24	1	12	12
発光色	白色	白色	白色	白色	白色	白色
寸法	200mm × 20mm	200mm × 20mm	65mm × 65mm	図5参照	200mm × 20mm	300mm × 20mm
電源電圧	DC24V AC100V	DC24V AC100V	DC24V AC100V	ユニット単体電圧：DC3.6V	AC100V	AC100V
消費電力	約1.4W	約2W	約2.8W	約1W	約2.4W	約2.4W

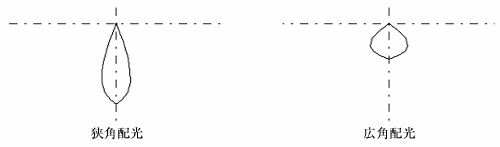

同じ形状で狭角配光と広角配光の2種類の配光パターン(図7)を持つLED素子が用意されており，ユニットに組み込むLED素子を用途に応じて使い分けることが可能である。

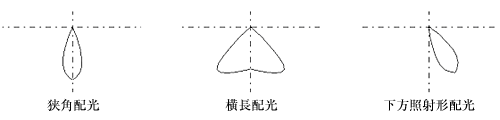

同じ形状で狭角配光，横長配光，下方照射形配光の3種類の配光パターン(図8)を持つユニットが用意されており，用途に応じて使い分けが可能である。
