技術資料
LED道路照明器具 - LEDioc ROAD™ Ver.5 -
国内事業本部 国内商品開発部 商品開発課
国内事業本部 国内商品開発部 LEDオプトデザイン課
国内事業本部 国内商品開発部 回路設計課
キーワード
LED，道路照明器具，LEDioc ROAD™，省エネ，角度可変，兼用クランプ
「レディオック ロード」のご案内
高効率化はもちろん防じん・防水性能を向上させ更なるグレードアップを実現したLED道路灯「レディオック ロード」の詳細は以下よりご覧いただけます。
- LEDioc ROAD(レディオック ロード)
1．はじめに
LED道路照明器具LEDioc ROAD™ Ver.4シリーズは，2012年11月に発売を開始し，電源内蔵タイプ・自動車専用道タイプ・電球色タイプ・効率改善等の光学系のリニューアルを実施してきた。
しかし，発売開始から約5年が経過し，近年では競合他社との価格競争が激化しており，適正な利益確保が困難になりつつある。また，最近では競合他社において付加価値(低ワット，角度可変構造，ポールヘッド形・アーム取付形兼用，IoT対応等)を付けた道路照明器具をリリースしてきており，弊社としても道路照明シリーズのフルモデルチェンジが望まれている。
それを受けて，今回は角度可変や多様な道路に対応できるよう，さらなるグレードアップを図った道路照明器具の開発を行った。
2．商品概要
本商品は，下記3項目(道路の種類，器具の取付方式，電源ユニット)を組み合わせたラインアップを展開している。器具の外観図と外形寸法図を図1に示す。
- 道路の種類：連続照明形，交差点照明形，自動車専用道形
- 取付方式：ポールヘッド形，アーム取付形
- 電源ユニット：電源別置タイプ，電源内蔵タイプ

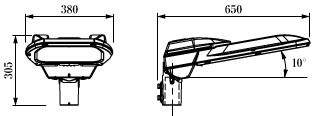

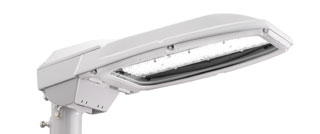

(a)ポールヘッド形

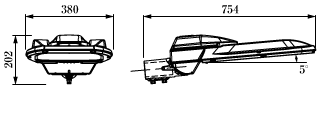

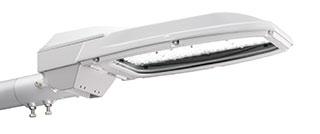

(b)アーム取付形
図1 外観図と外形寸法図
2.1 連続照明形，交差点照明形
連続照明形，交差点照明形のラインアップにおける電源別置タイプを表1に，電源内蔵タイプを表2に示す。両タイプとも16品種で構成されており，さまざまな道路に対応できるようにした。
| 仕様(ガイドライン＊1) | 建電協適合形式 | クランプ角度 (°) |
形式 取付方式 |
光束 (ℓm) |
消費電力 (W)＊2 |
皮相電力 (VA)＊3 |
質量 (kg) |
|---|---|---|---|---|---|---|---|
| 2車線0.5cd/m²(kℓ他) | KCE050-2 | 10 | E77057SAJ9/KCE05L ポールヘッド形 |
6700 | 42.7 | 49 | 10.3 |
| 5 | E71057SAJ9/KCE05L アーム取付形 |
||||||
| 2車線0.7cd/m²(fg他) 3車線0.5cd/m²(-)※ 2車線0.5cd/m² 高規格(-)※ |
KCE070-2 他 |
10 | E77058SAJ9/KCE07L ポールヘッド形 |
8100 | 52.2 | 59 | 10.4 |
| 5 | E71058SAJ9/KCE07L アーム取付形 |
||||||
| 2車線1.0cd/m²(ab他) 3車線0.7cd/m²(hi)※ 2車線0.7cd/m² 高規格(j)※ |
KCE100-2 他 |
10 | E77059SAJ9/KCE10L ポールヘッド形 |
11600 | 76.1 | 87 | 10.4 |
| 5 | E71059SAJ9/KCE10L アーム取付形 |
||||||
| 3車線1.0cd/m²(cd他) 2車線1.0cd/m² 高規格(e) 十字路連続×2車線 20ℓx(m) |
KCE150-3 他 |
15 | E77060SAJ9/KCE15L ポールヘッド形 |
17000 | 111 | 126 | 10.5 |
| 5 | E71060SAJ9/KCE15L アーム取付形 |
| 仕様(ガイドライン＊1) | 建電協適合形式 | クランプ角度 (°) |
形式 取付方式 |
光束 (ℓm) |
消費電力 (W)＊2 |
皮相電力 (VA)＊3 |
質量 (kg) |
|---|---|---|---|---|---|---|---|
| 十字路4車線×2車線 10ℓx(q') | KCE050-2C | 10 | E77061SAJ9/KCE05C ポールヘッド形 |
6700 | 42.7 | 49 | 10.3 |
| 5 | E71061SAJ9/KCE05C アーム取付形 |
||||||
| 十字路4車線×2車線 15ℓx 他(q他) | KCE070-2C | 10 | E77062SAJ9/KCE07C ポールヘッド形 |
8100 | 52.2 | 59 | 10.4 |
| 5 | E71062SAJ9/KCE07C アーム取付形 |
||||||
| 十字路4車線×2車線 20ℓx 他(p他) | KCE090-2C | 10 | E77063SAJ9/KCE09C ポールヘッド形 |
11600 | 76.1 | 87 | 10.4 |
| 5 | E71063SAJ9/KCE09C アーム取付形 |
||||||
| -(-) | KCE150-3C | 15 | E77064SAJ9/KCE15C ポールヘッド形 |
17000 | 111 | 126 | 10.5 |
| 5 | E71064SAJ9/KCE15C アーム取付形 |
| 仕様(ガイドライン＊1) | 建電協適合形式 | クランプ角度 (°) |
形式 取付方式 |
光束 (ℓm) |
消費電力 (W)＊2 |
皮相電力 (VA)＊3 |
質量 (kg) |
|---|---|---|---|---|---|---|---|
| 2車線0.5cd/m²(kℓ他) | KCE050-2 | 10 | E77070SAJ9/KCE05L ポールヘッド形 |
6700 | 39.9 | 46 | 10.7 |
| 5 | E71070SAJ9/KCE05L アーム取付形 |
||||||
| 2車線0.7cd/m²(fg他) 3車線0.5cd/m²(-)※ 2車線0.5cd/m² 高規格(-)※ |
KCE070-2 他 |
10 | E77071SAJ9/KCE07L ポールヘッド形 |
8100 | 49.2 | 56 | 10.9 |
| 5 | E71071SAJ9/KCE07L アーム取付形 |
||||||
| 2車線1.0cd/m²(ab他) 3車線0.7cd/m²(hi)※ 2車線0.7cd/m² 高規格(j)※ |
KCE100-2 他 |
10 | E77072SAJ9/KCE10L ポールヘッド形 |
11600 | 69.6 | 79 | 10.9 |
| 5 | E71072SAJ9/KCE10L アーム取付形 |
||||||
| 3車線1.0cd/m²(cd他) 2車線1.0cd/m² 高規格(e) 十字路連続×2車線 20ℓx(m) |
KCE150-3 他 |
15 | E77073SAJ9/KCE15L ポールヘッド形 |
17000 | 103 | 117 | 11.3 |
| 5 | E71073SAJ9/KCE15L アーム取付形 |
| 仕様(ガイドライン＊1) | 建電協適合形式 | クランプ角度 (°) |
形式 取付方式 |
光束 (ℓm) |
消費電力 (W)＊2 |
皮相電力 (VA)＊3 |
質量 (kg) |
|---|---|---|---|---|---|---|---|
| 十字路4車線×2車線 10ℓx(q') | KCE050-2C | 10 | E77074SAJ9/KCE05C ポールヘッド形 |
6700 | 39.9 | 46 | 10.7 |
| 5 | E71074SAJ9/KCE05C アーム取付形 |
||||||
| 十字路4車線×2車線 15ℓx 他(q他) | KCE070-2C | 10 | E77075SAJ9/KCE07C ポールヘッド形 |
8100 | 49.2 | 56 | 10.9 |
| 5 | E71075SAJ9/KCE07C アーム取付形 |
||||||
| 十字路4車線×2車線 20ℓx 他(p他) | KCE090-2C | 10 | E77076SAJ9/KCE09C ポールヘッド形 |
11600 | 69.6 | 79 | 10.9 |
| 5 | E71076SAJ9/KCE09C アーム取付形 |
||||||
| -(-) | KCE150-3C | 15 | E77077SAJ9/KCE15C ポールヘッド形 |
17000 | 103 | 117 | 11.3 |
| 5 | E71077SAJ9/KCE15C アーム取付形 |
- ＊1)国土交通省制定のLED道路･トンネル照明導入ガイドラインによる道路区分。
- ＊2)消費電力は200V時の値，初期光束補正機能による60000時間の平均値。
- ＊3)皮相電力は200V時の値，60000時間経過後の最大値。
- ※)ポールヘッド形のクランプ角度を10°から15°へ変更することで満たす。
2.2 自動車専用道形
自動車専用道形のラインアップにおける電源別置タイプを表3に，電源内蔵タイプを表4に示す。両タイプとも10品種で構成されており，さまざまな自動車専用道に対応できるようにした。
| 仕様 灯具種別＊4 | クランプ角度(°) | 形式 取付方式 | 光束(ℓm) | 消費電力(W)＊5 | 皮相電力(VA)＊6 | 質量(kg) |
|---|---|---|---|---|---|---|
| ランプウェイ1車線 RP-70-1R ランプウェイ2車線 RP70-2R 本線2車線 RP-70-2M | 10 | E77065SAJ2/RP07K ポールヘッド形 | 8100 | 60.1 | 68 | 10.4 |
| 5 | E71065SAJ2/RP07K アーム取付形 |
|||||
| ランプウェイ2車線 RP-100-2R 本線2車線 RP100-2M (本線2車線＋分合流部) (RP-100-3M)※ | 10 | E77066SAJ2/RP10K ポールヘッド形 | 11600 | 84.2 | 95 | 10.4 |
| 5 | E71066SAJ2/RP10K アーム取付形 |
|||||
| 本線2車線 RP-150-2M | 10 | E77067SAJ2/RP15K ポールヘッド形 | 15400 | 110 | 124 | 10.5 |
| 5 | E71067SAJ2/RP15K アーム取付形 |
|||||
| 本線2車線＋分合流部 RP-150-3M | 15 | E77068SAJ2/RP15K ポールヘッド形 | 17800 | 128 | 145 | 10.7 |
| 5 | E71068SAJ2/RP15K アーム取付形 |
|||||
| 本線2車線＋分合流部 ＋ゼブラゾーン RP-200-4M | 20 | E77069SAJ2/RP20K ポールヘッド形 | 21500 | 143 | 162 | 10.7 |
| 5 | E71069SAJ2/RP20K アーム取付形 |
| 仕様 灯具種別＊4 | クランプ角度(°) | 形式 取付方式 | 光束(ℓm) | 消費電力(W)＊5 | 皮相電力(VA)＊6 | 質量(kg) |
|---|---|---|---|---|---|---|
| ランプウェイ1車線 RP-70-1R ランプウェイ2車線 RP70-2R 本線2車線 RP-70-2M | 10 | E77078SAJ2/RP07K ポールヘッド形 | 8100 | 57.1 | 65 | 11.2 |
| 5 | E71078SAJ2/RP07K アーム取付形 |
|||||
| ランプウェイ2車線 RP-100-2R 本線2車線 RP100-2M (本線2車線＋分合流部) (RP-100-3M)※ | 10 | E77079SAJ2/RP10K ポールヘッド形 | 11600 | 79.4 | 90 | 11.2 |
| 5 | E71079SAJ2/RP10K アーム取付形 |
|||||
| 本線2車線 RP-150-2M | 10 | E77080SAJ2/RP15K ポールヘッド形 | 15400 | 103 | 116 | 11.3 |
| 5 | E71080SAJ2/RP15K アーム取付形 |
|||||
| 本線2車線＋分合流部 RP-150-3M | 15 | E77081SAJ2/RP15K ポールヘッド形 | 17800 | 121 | 137 | 11.5 |
| 5 | E71081SAJ2/RP15K アーム取付形 |
|||||
| 本線2車線＋分合流部 ＋ゼブラゾーン RP-200-4M | 20 | E77082SAJ2/RP20K ポールヘッド形 | 21500 | 140 | 158 | 11.5 |
| 5 | E71069SAJ2/RP20K アーム取付形 |
- ＊4)NEXCO施設機材仕様書「LED道路照明灯具標準仕様書 施仕第15150号(平成27年7月)」に準ずる。
- ＊5)消費電力は200V時の値，初期光束補正機能による60000時間の平均値。
- ＊6)皮相電力は200V時の値，60000時間経過後の最大値。
- ※)ポールヘッド形のクランプ角度を10°から15°へ変更することで満たす。
2.3 商品仕様
商品仕様を表5に示す。
| 材質 | 本体 | アルミダイカスト | 平均演色評価数 | Ra70 | |
|---|---|---|---|---|---|
| 前面ガラス | 強化ガラス(クリア) | 定格寿命 | 60000時間 | ||
| 仕上色 | グレイ(マンセルN7) | 保護 等級 | 灯具 | IP23 | |
| 入力電圧 | AC100～240V(電源別置タイプ) AC100～265V(電源内蔵タイプ) | LED収容部 | IP44 | ||
| 使用温度範囲 | -20℃～+40℃ | ||||
| 周波数 | 50/60Hz共用 | 耐雷サージ | 15kV(コモンモード) | ||
| 光源色 | 昼白色タイプ | 電源ユニット | 初期光束補正機能付 (光束維持率80％) | ||
| 相関色温度 | 5000K相当 | ||||
