技術資料
サイン広告用LED投光器 - LEDioc FLOOD URBANVIEW™ Ⅱ -
株式会社アイ・ライティング・システム 開発部 第一開発課
キーワード
LEDioc FLOOD URBANVIEW Ⅱ，LED，投光器，広告看板，高出力，軽量，省エネ，CO₂削減，長寿命
「レディオック フラッド アーバンビュー シリーズ」のご案内
サインボード専用の独自設計で配光のむらを最小限に抑え、小形・軽量化を実現したLED投光器「レディオック フラッド アーバンビュー シリーズ」の詳細は以下よりご覧いただけます。
- LEDioc FLOOD URBANVIEW(レディオック フラッド アーバンビュー) シリーズ
1．はじめに
国内では，2011年3月の東日本大震災を境に照明の主光源がLEDへ移行中であり，国連環境計画(UNEP)での水銀条約も追い風となって，急速なLED化が進んでいる。屋内外共に照明市場での従来ランプからのLED化が加速していく中，当社の得意市場でもある屋外看板照明市場でのLED化も活発となっていることを受け，先に累計15万台以上の販売実績のある，HID器具400WクラスのアーバンビューEPO(β)の代替えとなる，LEDioc FLOOD URBANVIEWを2013年12月に発売している。
先行リリースしたLEDioc FLOOD URBANVIEWは，LEDioc FLOOD NEO®シリーズを2台組み合わせて使用した器具であり，現在まで約4,000台の製造実績であるが，市場より，さらに明るく，軽量化で施工性に配慮し，看板面に均一でより良い光を届けられるLED器具が要求されていたことから，本商品の開発をスタートすることとし，HID400Wクラスと同等の配光性能を有し，省エネが可能となる，大型看板用LED照明器具 LEDioc FLOOD URBANVIEW Ⅱについて紹介する。
2．商品概要
図1に外形・構造を示す。本商品は，大型サイン広告看板用とし，縦長配光タイプと横長配光タイプの2品種の構成で，質量は電源を別置にすることにより，LEDioc FLOOD URBANVIEW(8.5kg)より軽量の7.0kgである。
表1に商品特性を，表2に商品仕様を示す。
図1 外形・構造
| 形式 | ECF22101/NSAN8 本体：ECF22101/N 電源ユニット：LE203220HS1/2.4-A1 |
ECF22102/NSAN8 本体：ECF22102/N 電源ユニット：LE203220HS1/2.4-A1 |
|---|---|---|
| 種類 | 縦長配光タイプ | 横長配光タイプ |
| 入力電圧 | 100V / 200～242V | |
| 周波数 | 50/60Hz共用 | |
| 器具光束 | 30000ℓm | 24500ℓm |
| 消費電力 | 219W(100V)，220W(200/242V) | |
| 固有エネルギー 消費効率 |
136.9ℓm/W (100V) 136.3ℓm/W(200/242V) |
111.8ℓm/W(100V) 111.3ℓm/W(200/242V) |
| LEDモジュール寿命 | 60000時間(光束維持率 80％) | |
| 光源色(色温度) | 昼白色タイプ(5000K相当) | |
| 演色評価数 | Ra70 | |
| 項目 | 材質・仕様 |
|---|---|
| 本体 | アルミダイカスト(保護カバー：アクリル) |
| 放熱部 | アルミ・銅 |
| 反射鏡 (品種別) |
ポリカーボネート・アルミ蒸着 (縦長配光タイプ：反射鏡) (横長配光タイプ：反射鏡+レンズ) |
| 前面カバー | 型押しガラス(強化ガラス) |
| アーム | 鋼板(溶融亜鉛メッキ) |
| 塗装 | ポリエステル樹脂焼付塗装 |
| 使用周囲温度 | -10℃～+35℃ |
| 質量 | 7.0kg±10％(器具) |
| 受圧面積 | 0.084m² |
3．特徴・機能
3.1 配光の構成
HID器具であるアーバンビューEPO™(β)の代替LED看板用照明器具を開発するにあたり，従来のHID器具よりもより良い配光制御を行うため，LEDと反射鏡及びレンズの組み合わせにより，縦長配光タイプと横長配光タイプの2種類を商品化した。
3.2 配光の制御

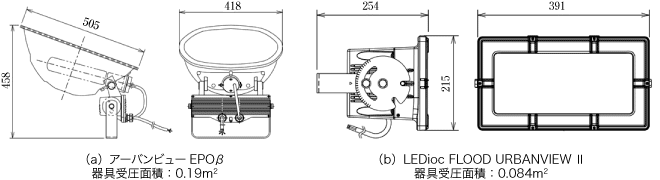

看板市場を牽引してきたアーバンビューEPO(β)は，ランプのサイズや発生温度により，器具がLED器具より大型となり，反射鏡も大型で配光制御に有利であった。LED器具は，ランプより小型のLEDを光源に用いることで，大型の反射鏡を利用せず，器具のコンパクト化が可能となったが，このスケールダウンが配光制御において弊害となった。図2(a)にアーバンビューEPO(HID器具)の外形図を，図2(b)にURBANVIEW Ⅱ(LED器具)の外形図を示す。
図2 器具外形図
看板面を均一に照らすためには，光の軸と広がりの両方が必要となり，また，少ない器具設置数で，看板面の全体に多くの光を届けることを求められ，本要求事項を解決するために，反射鏡に切欠きを設けた。

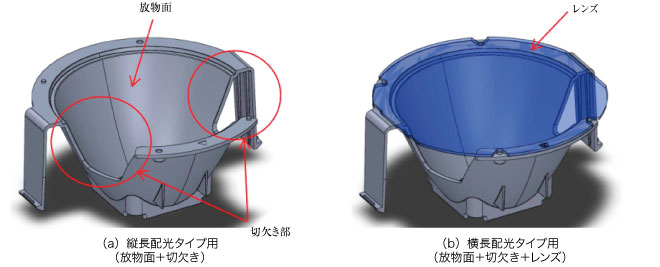

図3に反射鏡構成概略図を示す。縦長配光タイプについては，放物面を有した反射鏡に切欠きを設けることで，必要な軸光度と広がりを持つ配光が可能となり，横長配光タイプについては，より光の広がりを必要とするため，前述の反射鏡にレンズを設けることで，光の広がりが可能になった。
図3 反射鏡構成概略図
3.3 配光性能比較
図4(左)に縦6m×横8mの看板で縦長配光タイプにおけるアーバンビューEPO(HID器具)とURBANVIEW Ⅱ(LED器具)の配光性能比較を，図4(右)に縦3m×横6mの看板で横長配光タイプにおけるアーバンビューEPO(HID器具)とURBANVIEW Ⅱ(LED器具)の配光性能比較を示す。両看板共に，従来と同じ器具設置数で同等の平均照度でありながら，約47％の省エネを達成し，従来のHID400Wクラスと同等以上の性能が得られる。
図4 配光性能比較
縦長配光タイプ
- Aアーバンビューエポ(縦長配光タイプ)FECマルチハイエースH 400
- Bレディオック フラッド アーバンビューⅡ(縦長配光タイプ)
消費電力※1
- A1660W(415W×4)
- B880W(220W×4)
約47％省エネ
年間電気料金※2
- A166,000円
- B88,000円
78,000円お得
光源寿命
- A12000時間
- B60000時間
5倍
平均照度
- A1177ℓx
- B1180ℓx
明るさアップ
- ※1：消費電力は入力電圧200V時の特性を示す
- ※2：電気料金目安単価は25円/kWh(税抜)、年間点灯時間は4000時間で算出
横長配光タイプ
- Aアーバンビューエポ(横長配光タイプ)FECマルチハイエースH 400W
- Bレディオック フラッド アーバンビューⅡ(横長配光タイプ)
消費電力※1
- A830W(415W×2)
- B440W(220W×2)
約47％省エネ
年間電気料金※2
- A83,000円
- B44,000円
39,000円お得
光源寿命
- A12000時間
- B60000時間
5倍
平均照度
- A1017ℓx
- B1131ℓx
明るさアップ
- ※1：消費電力は入力電圧200V時の特性を示す
- ※2：電気料金目安単価は25円/kWh(税抜)、年間点灯時間は4000時間で算出
また，表3に，クオピクス™による画像比較を示す。従来型アーバンビューEPOより，両看板共に看板面を均一に照射し，かつ看板面に必要な配光制御をしている。
| アーバンビューEPO HID器具 | URBANVIEW Ⅱ LED器具 | アーバンビューEPO HID器具 | URBANVIEW Ⅱ LED器具 | |
|---|---|---|---|---|
| 縦長配光タイプ | 横長配光タイプ | |||
| 画像比較 |  |
 |
 |
 |
| クオピクス比較 |  |
 |
 |
 |
- ※上記サインボードサイズは，縦6m×横4m。
4．おわりに
本商品は，HID器具で培った屋外看板照明市場のLED化に伴い，先行リリースしたLEDioc FLOOD URBANVIEWを電源別置にすることで，器具質量と受圧面積を減らしてコンパクトにし，既設アームを変更することなく設置できる。今後は，さらに看板面を鮮やかに照射する美vid®シリーズの商品化を予定している。
最後に，昨今より照明市場全体のLED化が進み，お客様の要望に応えるべく，各市場へいち早く最良の商品を提供することが，社会貢献の推進につながると考え，今後の新商品開発に邁進していきたい。
この記事は弊社発行「IWASAKI技報」第33号掲載記事に基づいて作成しました。
(2015年11月26日入稿)
