1．はじめに
LEDトンネル基本照明については，LEDioc TUNNEL™ 基本照明 Ver.3.1及びVer.3.2を既に発売しているが，市場ではこれを上回る高性能の器具が登場してきているため，更なる高性能(広スパン化・高効率化・低消費電力化)を追求した器具を開発することにした。また，新たな光束の選択肢として，従来のラインアップに加え115タイプと190タイプを追加し，より様々な設計輝度への対応を可能にし，設置台数及び消費電力の最適化を図ることを企画した。
2．商品概要
一般形と電池内蔵形の2種類について，器具の外観図を図1に示す。

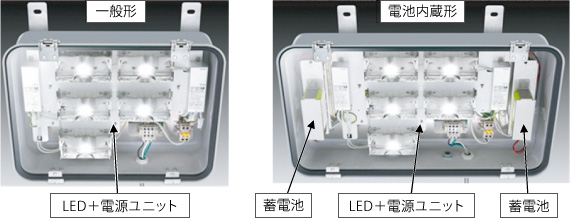

図1 器具外観図
商品仕様を表1，品種一覧を表2・表3に示す。
| 本体 | ステンレス(SUS304) |
|---|---|
| 前面ガラス | 強化ガラス |
| 光源 | LED(昼白色タイプ，5000K相当) |
| 光学系 | 蒸着ミラー |
| 仕上色 | グレイ(マンセルN7) |
| 定格周波数(Hz) | 50/60共用 |
| 定格電圧(V) | 200/240共用 |
| 電源ユニット | 初期光束補正機能付 |
| 器具タイプ | 075タイプ | 095タイプ | |
|---|---|---|---|
| 形式 | 一般形 | KWE-075/04-2/24 | KWE-095/04-2/24 |
| 器具幅(mm) | 550 | 550 | |
| 定格光束(ℓm) | 4100 | 5300 | |
| 消費電力(W)(＊1) | 30 | 40 | |
| 最大VA(VA) | 34 | 46 | |
| 寿命(時間)(＊2) | 90000 | 90000 | |
| 器具外観図 |  |
 |
|
| 器具タイプ | 115タイプ | 150タイプ | 190タイプ | |
|---|---|---|---|---|
| 形式 | 一般形 | KWE-115/04-2/24 | KWE-150/04-2/24 | KWE-190/04-2/24 |
| 調光形 | - | KWE-150D1/04-2/24 | KWE-190D1(2,3)/04-2/24 | |
| 器具幅(mm) | 550 | 550 | 550 | |
| 定格光束(ℓm) | 6300 | 7400 | 8900 | |
| 消費電力(W)(＊1) | 43 | 52 | 63 | |
| 最大VA(VA) | 48 | 60 | 72 | |
| 寿命(時間)(＊2) | 90000 | 90000 | 90000 | |
| 器具外観図 |  |
|||
| 器具タイプ | 230タイプ | 450タイプ | |
|---|---|---|---|
| 形式 | 一般形 | KWE-230/04-2/24 | KWE-450/04-2/24 |
| 調光形 | KWE-230D1(2,3)/04-2/24 | KWE-450D2/04-2/24 | |
| 器具幅(mm) | 550 | 740 | |
| 定格光束(ℓm) | 11000 | 13400 | |
| 消費電力(W)(＊1) | 78 | 100 | |
| 最大VA(VA) | 88 | 112 | |
| 寿命(時間)(＊2) | 90000 | 90000 | |
| 器具外観図 |  |
 |
|
| 器具タイプ | 075タイプ | 095タイプ | |
|---|---|---|---|
| 形式 | 電池内蔵形 | KWEP-075/04-2/24 | KWEP-095/04-2/24 |
| 器具幅(mm) | 550 | 550 | |
| 定格光束(ℓm) | 4100 | 5300 | |
| 消費電力(W)(＊1) | 34 | 44 | |
| 最大VA (VA) | 38 | 50 | |
| 寿命(時間)(＊2) | 90000 | 90000 | |
| 器具外観図 |  |
 |
|
| 器具タイプ | 115タイプ | 150タイプ | 190タイプ | |
|---|---|---|---|---|
| 形式 | 電池内蔵形 | KWEP-115/04-2/24 | KWEP-150/04-2/24 | KWEP-190/04-2/24 |
| 調光形 | - | KWEP-150D1/04-2/24 | KWEP-190D1(2,3)/04-2/24 | |
| 器具幅(mm) | 550 | 550 | 550 | |
| 定格光束(ℓm) | 6300 | 7400 | 8900 | |
| 消費電力(W)(＊1) | 49 | 58 | 69 | |
| 最大VA(VA) | 56 | 68 | 80 | |
| 寿命(時間)(＊2) | 90000 | 90000 | 90000 | |
| 器具外観図 |  |
|||
| 器具タイプ | 230タイプ | |
|---|---|---|
| 形式 | 電池内蔵形 | KWEP-230/04-2/24 |
| 調光形 | KWEP-230D1(2,3)/04-2/24 | |
| 器具幅(mm) | 550 | |
| 定格光束(ℓm) | 11000 | |
| 消費電力(W)(＊1) | 85 | |
| 最大VA(VA) | 98 | |
| 寿命(時間)(＊2) | 90000 | |
| 器具外観図 |  |
|
- 注) 表2，表3共通。※調光形器具形式のDの後に続く1桁の数値は調光のタイプを示す。
- (1：100％,50％ 2段調光，2：100％,50％,25％ 3段調光，3：100％,50％,32％ 3段調光)
- (＊1)初期光束補正機能による90000時間の平均値。(＊2)電源およびLEDモジュールの設計寿命。
3．機能・特長
3.1 高度な反射鏡制御による配光性能の最適化
高効率で広スパン化(路面輝度，各均斉度，低グレア等を満足)を達成するためのアルミ蒸着反射鏡を専用設計した。無駄な反射面は可能な限り無くし，反射鏡開口部分をできるだけ広くすることが高効率な反射鏡の設計の基本である。また，広スパン化の実現には，特に道路縦断方向の遠方へ強い光度を必要とし，反射鏡の，形状設計のみならず器具本体内での配置方法も重要な要素であった。
LED光源と反射鏡のセットによる光学系で所望の器具配光形状を実現しているため，光学系の搭載数を変更することで器具光束ラインアップの拡充を可能にした。
3.2 低消費電力化
COBタイプ(＊3)の高効率・高出力LEDパッケージを採用。高効率LED電源ユニットとの組み合わせにより，低消費電力化を達成し，業界トップクラスのLCC(ライフサイクルコスト)を実現した。
- (＊3)COB(チップオンボード方式)，多数のLED素子を直接基板上に実装する構造をいう。均一なひとつの面で発光するため，面発光に近く，明るさのムラの少ない自然な照明環境が得られる。
3.3 長寿命化
LEDユニット(光束維持率80％)と電源ユニットの設計寿命を90000時間とし，業界トップクラスの設計寿命を実現した。
3.4 初期光束補正機能
電源ユニットに内蔵したマイコン電流制御により，点灯開始から寿命末期まで一定の路面輝度を保ち，点灯初期の過剰な明るさを抑える初期光束補正機能を全タイプに標準装備した。
3.5 調光機能
各タイプに2段調光タイプ，3段調光タイプをラインアップし，細かな調光制御を可能にしてLCCの更なる改善を図った。
3.6 ユニット交換方式の採用
LEDと電源ユニットを一体化することにより，交換作業の省施工化を図った。
3.7 2系統点灯機能
1系統の故障時にも残りの1系統が点灯し，全不点になることを防ぎ，その際の配光形状も維持されるよう配慮した。(KWE-075,095を除く)
4．おわりに
トンネル基本照明器具の配光性能の最適化により，広スパン化と高照明率化を実現した。またラインアップを増やすことで，より様々な設計輝度への対応が可能となり，設置台数及び消費電力の最適化を図ることができた。
この記事は弊社発行「IWASAKI技報」第32号掲載記事に基づいて作成しました。
(2015年5月22日入稿)
