技術資料

LEDioc® LEDアイランプ®SP 140W

製造統括本部 照明部 LEDオプトデザイン課
製造統括本部 照明部 商品開発課

1．はじめに

工場や倉庫で多数使用している水銀ランプからの省エネ置き換えとして，LED照明器具の需要が高まってきている。近年LEDの高効率化に伴いLEDの効率も上がってきており，高天井に対応できるLED照明器具も増えてきているが，既存の器具にそのまま使用できるランプの需要も高まってきているため，LEDアイランプSP 140W(電源別置形)の新規開発を行った。

2．商品概要

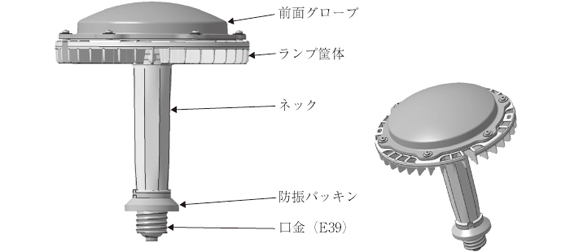

ランプ外観図を図1に示す。商品仕様を表1に示す。

LEDioc LEDアイランプSPシリーズの諸要素比較を表2に示す。

3．特徴・機能

3.1 配光性能

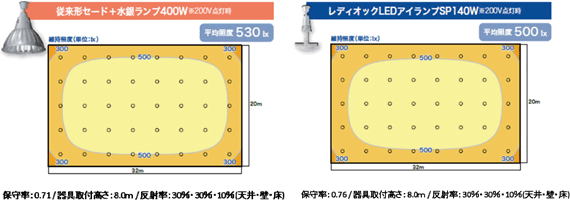

水銀ランプ400W(ランプ＋セード)と同等の配光性能を実現する。図2に両者の照度分布図の比較を示す。

3.2 高効率

ランプ効率114(ℓm/W)と，水銀ランプの2倍以上の高効率を実現する。

3.3 ランプ緩み抑制機能

口金上部にシリコン製の防振パッキンを装備。ランプをソケットに装着する際に防振パッキンがソケット部と密着することでランプの緩みを抑制する。

3.4 低消費電力

水銀ランプ400Wから置き換えた場合，消費電力を約64％削減できる(200V時)。

3.5 演色性

平均演色評価数は，水銀ランプのRa＝40に対し，LEDアイランプSP 140WはRa＝70と高いため，水銀ランプと比較して色の見え方が自然である。図3にランプ点灯状況を示す。

3.6 長寿命

ランプ筐体の放熱設計の最適化により，水銀ランプの5倍の定格寿命60000時間を達成し，メンテナンスコストを削減した。

3.7 幅広い使用温度

使用温度範囲が-20℃～+50℃で，夏場に高温になる工場や倉庫の高天井にも対応できる。(セードと組み合わせて使用する場合の使用温度上限は40℃である。40℃を超える環境では，必ずセードを取り外して使用のこと。)

4．おわりに

本開発により，屋内高天井照明で使用されている水銀ランプ400Wに相当するLEDランプを製品化する事ができ，既存器具をそのまま利用したLED化の提案が可能になった。

今後，より付加価値の高い(高効率化，省エネ化等)LED高天井照明の商品開発を行っていく。
