施設報告

松伏記念公園テニスコートの照明設備 - テニスコート納入施設例 -

国内営業本部 さいたま営業所 第一営業課
国内営業本部 さいたま営業所

1．はじめに

埼玉県北葛飾郡松伏町にある松伏記念公園は，屋上に展望台を備えた風車があり町のシンボルにもなっている松伏総合公園に隣接する公園である。テニスコート4面(ハードコート)と多目的広場を備えており，敷地内のB&G海洋センターには屋内スポーツ用アリーナ，武道場やプールもあり，町のスポーツ文化の中心に位置づけられる公園である。多目的広場はソフトボールや軟式野球などのスポーツをはじめ，運動会や各種イベントなどに利用でき，テニスコートとともに地域の皆様のスポーツ・レクリエーションの場として広く親しまれている。松伏町では2013年の12月にテニスコートの改修を行い，ナイター照明設備をLED化する工事を実施した。

2．照明設計

2.1 設計コンセプト

本施設の照明計画にあたっては，以下のコンセプトに基づいて設計を行った。

1. 省エネ
2. 電気料金及びメンテナンスコスト，ランニングコストの削減
3. 利用者に求められている照度アップへの対応
4. 既設と違和感を与えない光源と照明手法の選定

2.2 照明手法

既設照明はコンクリート柱6基にメタルハライドランプ1kWによる投光照明であったため，照明設備更新後に利用者が違和感を感じないように，LED投光器による投光照明を選定した。

2.3 設計照度

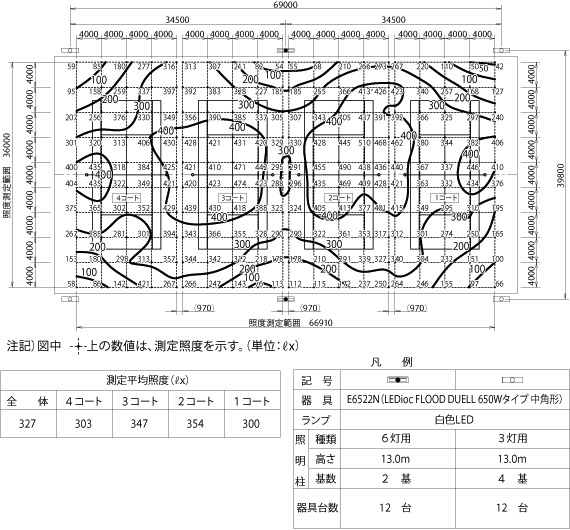

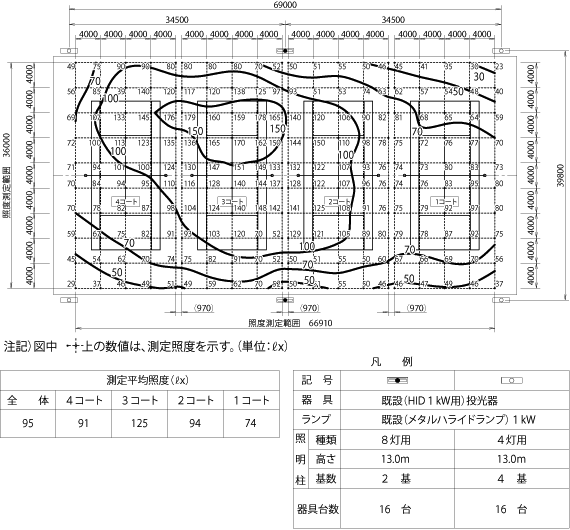

既設の照度測定を行った結果，平均照度が，100ℓx程度であったためJIS Z9127：2011テニス屋外の運動競技区分Ⅲ(以下JIS基準という)に基づき200ℓxに設定した。

3．設備概要

3.1 照明器具選定

照明器具は既設の光源色と同じ白色光源を選定し，高出力で既設よりも省電力になり，JIS基準の条件を満足するよう器具選定を行った。表1に器具数量を示す。

3.2 照明演出効果

高効率形LED投光器レディオック フラッド デュエル™(LEDioc FLOOD DUELL™)は，スポーツ照明に最適な光を考え，照明効率を上げながら，適度な光の広がりのある配光をもたらすため，人やボールをあらゆる方向から照らし，立体感のある空間を創造することができた(図4，図5)。

4．おわりに

松伏記念公園という町内を代表するテニスコートで注目度も高く，松伏町様の要望であったランニングコストの削減と利用者の要望であった照度アップの実現をすることができ，満足頂ける設備を完成することができた。

また，灯数を32台から24台に減らすことができ，更に既設メタルハライドランプ1kWから消費電力650Wのレディオック フラッド デュエル™に変更することにより電気料金及びランニングコストが約55％削減できた。

弊社の高効率形LED投光器レディオック フラッド デュエル™は発売直後で実績が少ない商品であったにも関わらず，採用して頂いた松伏町様に感謝すると共に，ご指導，ご協力頂いた関係各位に心よりお礼を申し上げる。

今回の実績を生かして，他のテニスコートやスポーツ施設へと普及していくことを願う。
