納入事例

スポーツ施設照明 グラウンド

外濠公園総合グラウンド東京都千代田区

都心における貴重な屋外スポーツ施設をLED照明に更新し、良好なナイター照明環境を実現

Myリストに追加
  • LED
  •

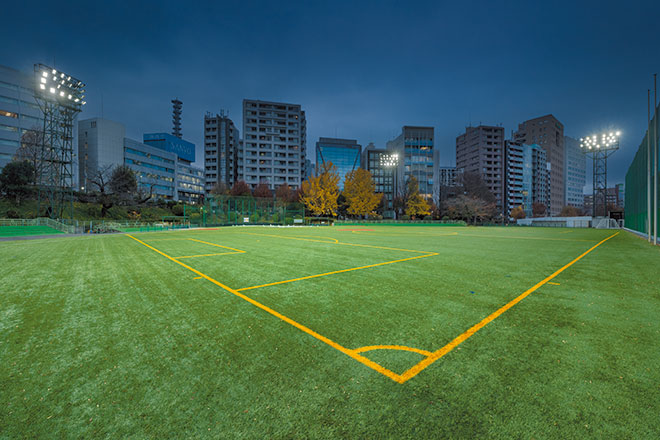

  • 都心にある屋外スポーツ施設として人気の高いグラウンドは、ナイター照明完備で夜間利用も可能となっている。

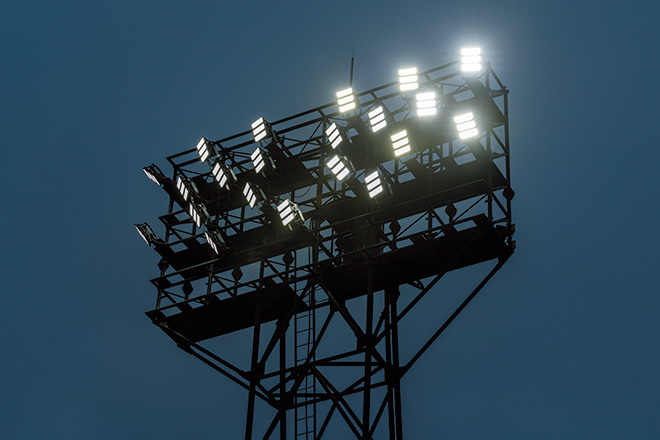

  • 「レディオック フラッド アヴァン 400クラス」点灯状況。広角・中角配光を組合せて均斉度の高い良好な照明環境を創出。

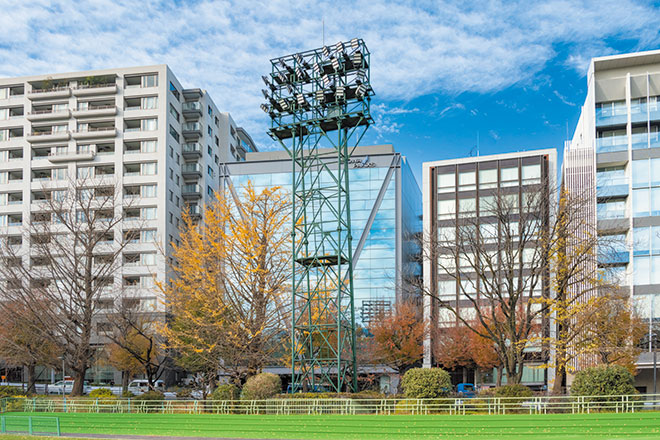

  • JR・東京メトロ南北線・丸ノ内線四ツ谷駅から徒歩5分という好立地にあるグラウンドに設置されている照明鉄塔昼景。

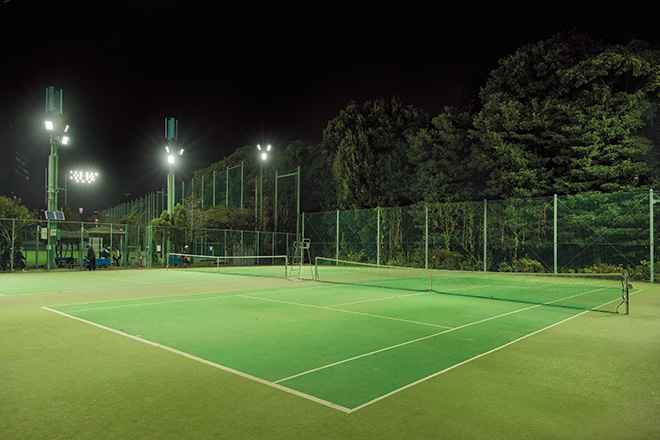

  • テニスコート2面に「レディオック フラッド アヴァン 400クラス」を合計24台設置し、平均維持照度500ℓxを確保している。

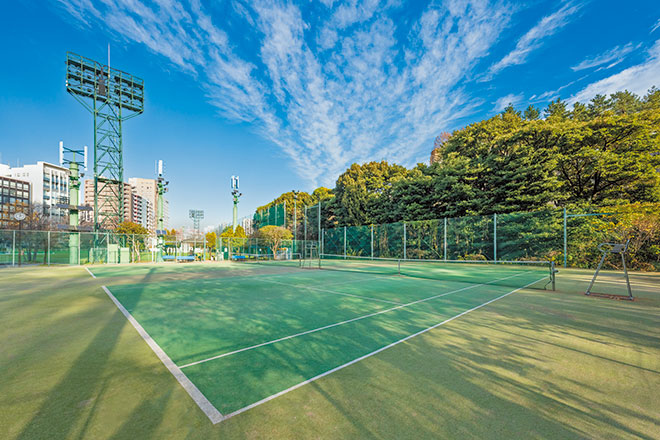

  • グラウンドに隣接するテニスコート昼景。都心にありながら緑豊かな環境となっている。

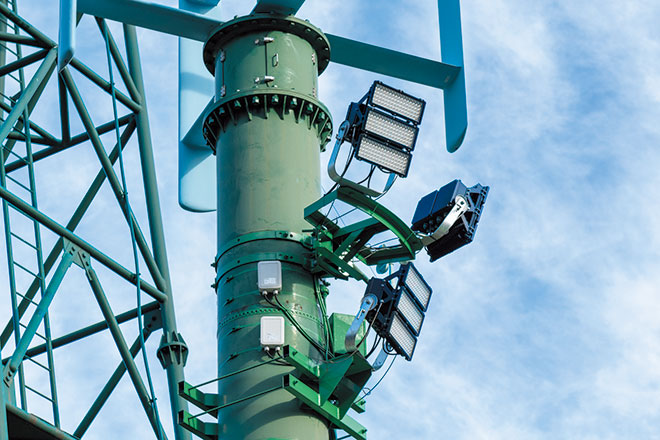

  • テニスコートに設置されている「レディオック フラッド アヴァン 400クラス」×3灯用架台。

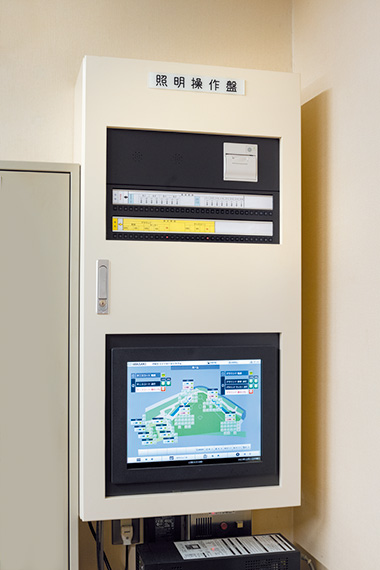

  • 用途に合わせた照明制御が可能な「ITACS-LC(アイタックス エルシー)」。

施設概要

施主
千代田区
設計
(株)環研
施工
スポーツ施設(株)・MCCスポーツ(株)建設共同企業体
電気工事
大和エンジニアリング(株)
設計照度
全体：300ℓx
野球場：内野500ℓx　外野300ℓx
テニスコート：500ℓx

竣工

2023年3月

この事例の所在地を地図で見る

お客さまの声：千代田区 環境まちづくり部 道路公園課様

東京都千代田区にある外濠公園は、江戸城外濠の土手や濠の跡を利用して作られた公園です。濠に沿ってJR中央線飯田橋駅付近から四ツ谷駅南側までの約2kmにわたって細長く続き、江戸城外堀として往時の姿をそのままに残す国指定の史跡となっています。春になると満開の桜を楽しむ人々で賑わいをみせる桜の名所でもあります。四ツ谷駅西側には、かつて濠があった場所に整備された外濠公園総合グラウンドがあり、ナイター設備や観客席を備えた野球場やテニスコートなどの運動施設が設置されています。

千代田区では、2023年3月に同公園の改修整備工事を実施し、グラウンドを人工芝化するとともに、照明のLED化を行いました。これまで、冬期は休場期間としていましたが、今回、グラウンドが人工芝化されたことにより通年利用が可能となり、野球に加えてサッカーやフットサルなど、利用可能種目も増えました。照明のLED化については、既存照明と同等の明るさを確保しつつ、周辺施設への漏れ光抑制に配慮のうえ、コンパクトかつ高効率形のLED投光器「レディオック フラッド アヴァン 400クラス」DALI対応形を採用しました。グラウンド、テニスコートともに照明器具は1台1台が調光可能となっており、照明制御システム「ITACS-LC(アイタックス エルシー)」及び無線拡張ユニット「ITACS CONNECTY(アイタックス コネクティ)」を採用したことにより、調光線の敷設工事を外周部まで行うことなく、用途に合わせたフレキシブルな運用を可能にしています。

都心に位置する屋外スポーツ施設として以前から人気があった同施設は、通年利用できるようになったこともあり、予約をご希望される方々の数がより一層増加しております。また、LED照明に更新後は、施設をご利用される方々から「とても明るく使いやすくなった」と好評をいだたいています。
