スポーツ施設照明 グラウンド

矢掛町総合運動公園(躍のひろば 球のひろば)岡山県小田郡矢掛町

地域スポーツ・レクリエーションの拠点として多目的に利用できる運動公園を省エネに大きく貢献する高出力形LEDの光で快適に照らし出す

Myリストに追加
  • LED
  •

  • 多目的グラウンド夜景。高出力形LED投光器(レディオック フラッド ブリッツ)で夜間も快適な視環境をつくり出している。

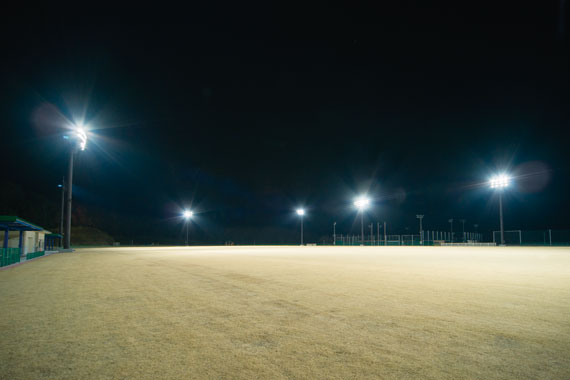

  • ＜躍のひろば＞高出力形LED投光器(レディオック フラッド ブリッツ)のみでグラウンドを照らし出し、平均照度100ℓxを確保している。

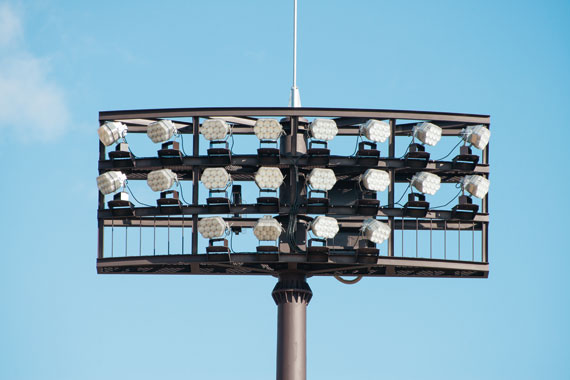

  • 高出力形LED投光器(レディオック フラッド ブリッツ)設置状況。

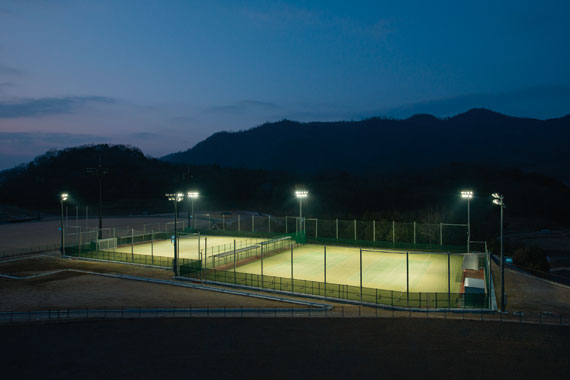

  • ＜球のひろば＞テニスコートとして使用時の平均照度は200ℓx、フットサル使用時は100ℓxの設計維持照度を確保している。

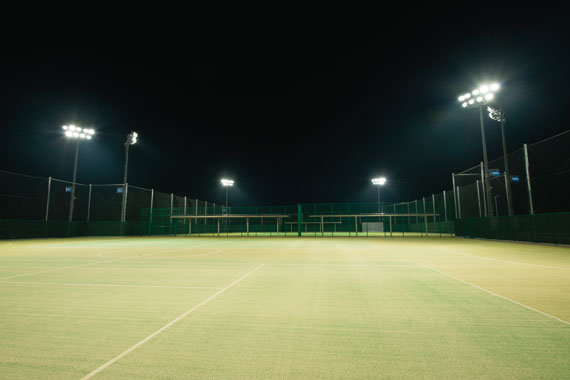

  • テニスコート夜景。指向性が強いLEDと高性能な反射鏡により照明範囲外への光を抑制し、周辺環境に配慮した良好な視環境をつくり出している。

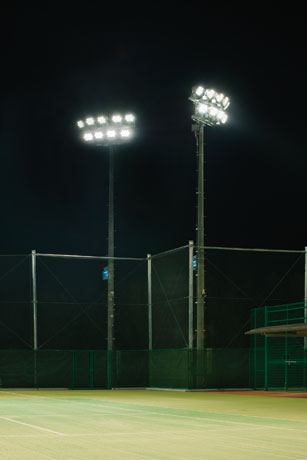

  • 瞬時点灯が可能なLED投光器(レディオック フラッド ブリッツ400Wタイプ)を照明架台に設置し、省エネに貢献する快適な光でコートを目的に応じて適切に照らし出している。

施設概要

施主
矢掛町役場
設計
(株)荒谷建設コンサルタント
電気工事

躍のひろば

(株)中電工

球のひろば

(株)日本電気工業所

竣工

2012年12月(躍のひろば)
2013年3月(球のひろば)

この事例の所在地を地図で見る

岡山県の南西部に位置する矢掛町の矢掛町総合運動公園は、周辺地域のスポーツ・レクリエーションの拠点として、町民だけではなく近隣の人々が多目的に利用できる、公園区域約16.6haの総合運動公園です。既設エリアには野球場、テニスコートなどがあり、新たに大型遊具のある遊のおか、鍛のおか、管理棟が2011年度までに整備されました。
それに加え、2013年3月には、球のひろば(テニスコート4面／フットサル2面兼用／全面人工芝)、躍のひろば(多目的グラウンド／全面天然芝)が完成しました。今後、香のおか、水のひろば、クラブハウスなどが整備されます。フットサル兼用のテニスコート、及びミニサッカー2面、ソフトボール2面の広さを持つ多目的グラウンドの照明設備については、高効率で長寿命、瞬時再点灯可能な高出力形LED投光器(レディオック フラッド ブリッツ)を採用し、従来のHID投光器を使用した場合と比較して消費電力の約26％削減を実現しました。矢掛町では、省エネ・環境に配慮し、LED防犯灯の整備や役場の照明にLED照明を導入するなど、まちづくりの方針としてLED照明化を積極的に推進されています。

今回の多目的グラウンドを全てLED照明で照らす手法は全国でも初の導入となりました。照明制御はLEDの特徴である瞬時再点灯をいかして、ITACSコントロールシステムを用いて照明を個別に点灯／消灯できるようにしました。利用者はバーコード点灯盤を使用し、管理者・利用者双方にとって効率的なシステムとなっています。
