納入事例

道路照明 SA・PA

山形道 寒河江サービスエリア山形県寒河江市

月山・蔵王・朝日連峰などを一望できる眺望抜群のサービスエリアを安全・快適に照らすLED照明

Myリストに追加
  • LED
  •

  • 駐車場を照らす照明は既設ポールを活用して灯具をLED化し、大幅な省エネと良好な光環境を両立している。

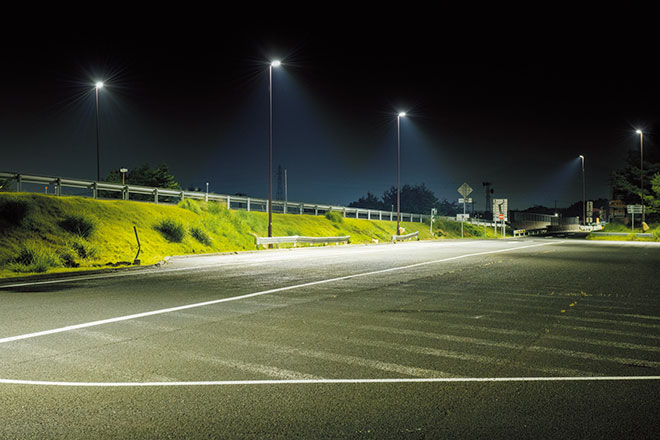

  • 大型駐車場夜景。十分な明るさを確保しつつ、周辺への漏れ光に配慮した照明環境としている。

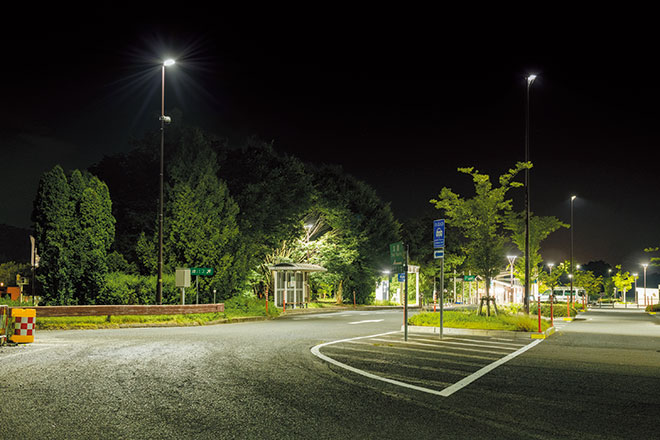

  • 駐車場内を照らすLED道路灯「レディオック ロード」点灯状況。

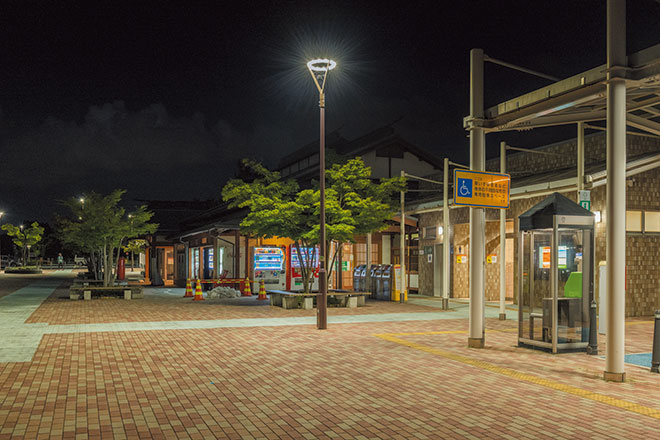

  • 全方向配光のLEDポールライト「レディオック エリア タイプD」が歩道部を快適に照らしている。

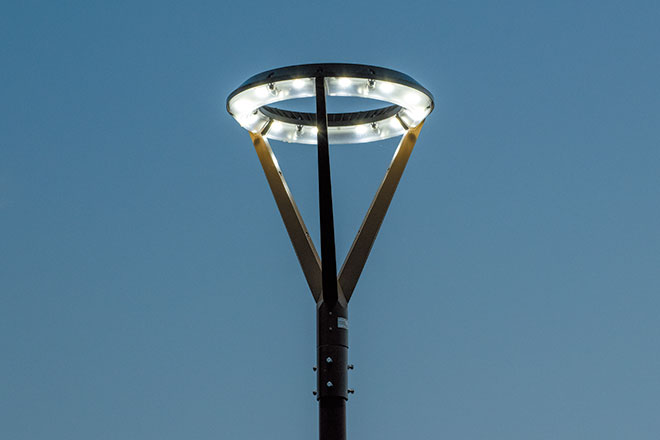

  • 駐車場内を照らすLEDポールライト「レディオック エリア タイプD」点灯状況。

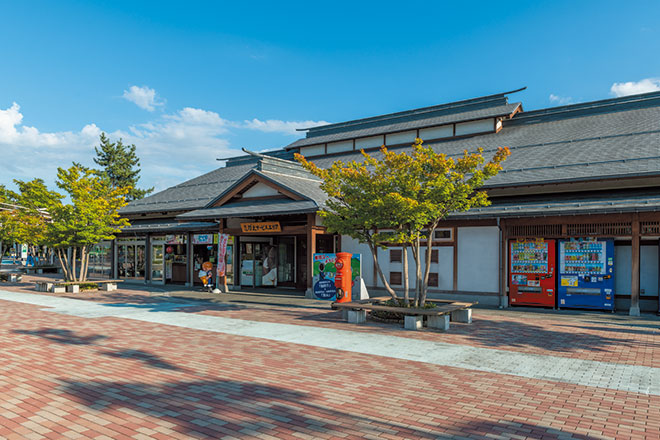

  • 上下線どちらからでも利用できる集約型の寒河江SA昼景。

施設概要

施主
東日本高速道路(株)東北支社 山形管理事務所
設計
(株)ネクスコ・エンジニアリング東北
施工・電気工事
イガラシ綜業(株)
設計照度
駐車場内：10ℓx以上
非常時支援エリア：3ℓx以上
歩道部：10ℓx以上
職員駐車場：5ℓx以上

竣工

2023年11月

この事例の所在地を地図で見る

山形自動車道は、宮城県柴田郡村田町から山形県鶴岡市に至る高速道路です。寒河江ICと西川ICの間にある寒河江SAは、山形自動車道約110kmのうち、唯一のサービスエリア(SA)で、上下線どちらからでも利用可能な集約型であることを特長とし、スマートICも併設されています。

東日本高速道路(株)東北支社 山形管理事務所では、山形自動車道の照明設備更新工事を実施し、10か所のIC・SA・PAなどでLED照明への更新を行いました。寒河江SAについては、約25年前に設置したポールの状態が良好なため、既設ポールを活用して道路灯、歩道灯を既設HID器具に替えてLED化(灯具交換とアダプタ追加)するとともに、一部歩道部に歩道灯として、LEDポールライト「レディオック エリア タイプD」を増設しました。駐車場を照らす光にはLED道路灯「レディオック ロード」をご採用いただくなど、場所に応じて適切な照明器具を配し、省エネ推進と明るく安全な照明環境を両立しています。

東日本高速道路(株)東北支社管内は東日本大震災以降、主要SA・PAが非常時退避場所となるよう計画されています。そのため、非常時には非常電源を用いて必要最低限度の明るさ(非常時支援エリア3ℓx)を確保するよう、駐車場内に設置されたLED道路灯の一部に、出力を約30％にする調光機能をご採用いただきました。減灯(間引き)方式と比較し、むらのない均斉度の高い照度及び空間を確保しています。また、近隣には名産のサクランボ果樹園や水田など、農作物の栽培地が多いこともあり、漏れ光の抑制に十分配慮した照明設計としました。
