紫外線消毒装置 アイ ドレインピュア

小規模処理場向け

アイ ドレインピュア65シリーズ

65W

小規模施設に最適な65Wランプを使用した紫外線消毒装置。

農業集落排水処理施設の浄化槽性能評価で国土交通大臣認定を取得しました。

小規模施設に最適な65Wランプを使用

ランプの数を変更することで300m³/日程度の極めて小規模な施設から、3000m³/日程度の施設まで、フレキシブルに対応可能。設備費・維持費ともに優れたコストパフォーマンスを発揮します。

設置環境に応じて柔軟に対応可能

規模や設置場所、構造等の諸条件を踏まえ、最適なプランをご提案いたします。

パッケージ水路タイプ

ステンレス水槽と紫外線消毒装置が一体となっており、現場での設置工事が非常に容易です。

農業集落排水処理施設の浄化槽性能評価で国土交通大臣認定を取得しました。

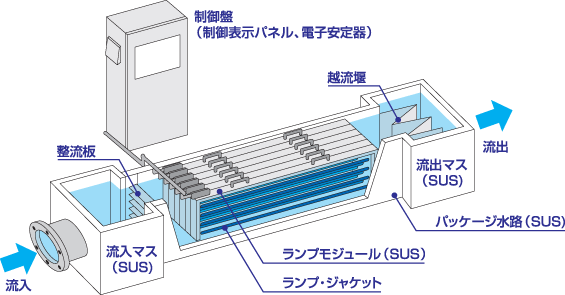

パッケージ水路タイプ模式図

65シリーズ・パッケージ水路型(使用ランプ：QGL65W-2LC1.40)

処理場の規模(m³/日)ランプ数
(本数)		段数
(本/セット)		モジュール数
(セット)		水路数寸法
L×H×W(mm)		消費電力
(kW)		形式
時間最大日最大
50060042213500×600×5200.32EPUD-65202C
75090062313500×600×6000.48EPUD-65203C
1000120082413500×600×6800.64EPUD-65204C
20002400164413500×1200×6801.28EPUD-65404C

パッケージ水路タイプ寸法図

  • ※時間最大は下水道事業団仕様、日最大は集落排水仕様を示します。
  • ※自動クリーニング装置付き。
  • ※消費電力は装置全体での最大値です。
  • ※寸法は予告なく変更する事があります。

安全上のご注意

  • 装置本体のふたを開ける時や点検、メンテナンスの際には、必ず電源を切ってから行ってください。
  • 電源ボックス内は担当者以外は開けないでください。感電やケガの恐れがあります。
  • 点灯中の紫外線ランプは絶対に直視したり皮膚を露出させないでください。目を傷めたり、皮膚に炎症を発生します。
  • 紫外線ランプの交換は、消灯直後は高温になっていますので、冷えてから行ってください。火傷やケガの恐れがあります。
  • 電源装置や安定器内蔵の照射器の配線には、必ずアースを接続してください。
