紫外線消毒装置 アイ ドレインピュア
中規模処理場向け
アイ ドレインピュア240シリーズ
高出力の紫外線ランプを採用することで、設費費・維持費ともに大幅なコストダウンを実現した、中規模処理場向けモデル。
設備費約30％、維持費約35％のコストダウン(当社従来品との比較)
新開発の高出力240W紫外線ランプを採用することで、ランプの灯数を従来の約1/3に減らすことができました。
これにより新設の設備費が約30％コストダウンし、ランプ代・ランプ交換代・電気代などのランニングコストも約35％減少させることが可能となりました。

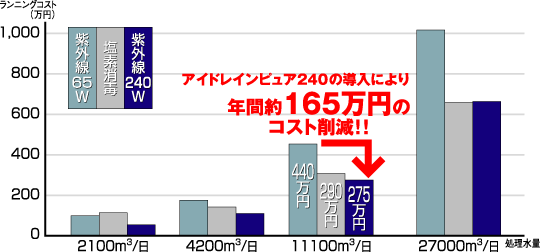

年間ランニングコスト比較
1500m³/日を超える中規模処理場にも対応
「アイ ドレインピュア240」は効率のよいランプ使用によりイニシャルコスト、ランニングコストともリーズナブルで、1500m³/日を超える中規模施設からおすすめできます。処理水量が100000m³/日の大規模施設への対応も可能です。
放流水の高度処理で、水を有効再利用
アイ ドレインピュアで紫外線消毒後、放流水を場内用水や修景池などに再利用することが可能です。
ポンプ連動の運転で省エネ
240Wのランプは新技術により、使用状況に合わせてランプの点灯・消灯の制御が可能です。ランニングコストにすぐれ、省エネがはかれます。
パッケージ水路タイプ
ステンレス水槽と紫外線消毒装置が一体となっており、現場での設置工事が非常に容易です。
240シリーズ・パッケージ水路型(使用ランプ：QGL240-2)
| 処理場の規模(m³/日) | ランプ数 (本数) | 段数 (本/セット) | モジュール数 (セット) | 水路数 | 寸法 L×H×W(mm) | 消費電力 (kW) | 形式 |
|---|---|---|---|---|---|---|---|
| 時間最大 | |||||||
| 1400 | 4 | 2 | 2 | 1 | 3500×680×520 | 1.8 | EPUD-240202C |
| 2100 | 6 | 2 | 3 | 1 | 3500×680×600 | 2.5 | EPUD-240203C |
| 2800 | 8 | 2 | 4 | 1 | 3500×680×680 | 3.1 | EPUD-240204C |
| 5600 | 16 | 4 | 4 | 1 | 3500×1360×680 | 6.2 | EPUD-240404C |
- ※時間最大は下水道事業団仕様を示します。
- ※自動クリーニング装置付き。
- ※消費電力は装置全体での最大値です。
- ※寸法は予告なく変更する事があります。

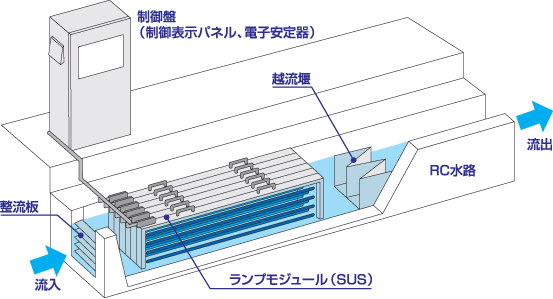

RC水路タイプ(開水路型)
既存施設への設置が可能です。また開水路型なので、メンテナンスが非常に簡単です。
240シリーズ・RC水路型(使用ランプ：QGL240-2)
| 処理場の規模(m³/日) | ランプ数 (本数) | 段数 (本/セット) | モジュール数 (セット) | 水路数 | 寸法 L×H×W(mm) | 消費電力 (kW) | 形式 |
|---|---|---|---|---|---|---|---|
| 時間最大 | |||||||
| 1400 | 4 | 2 | 2 | 1 | 3500×430×240 | 1.8 | EOUD-240202C |
| 2100 | 6 | 2 | 3 | 1 | 3500×430×360 | 2.5 | EOUD-240203C |
| 2800 | 8 | 2 | 4 | 1 | 3500×430×480 | 3.2 | EOUD-240204C |
| 3500 | 10 | 2 | 5 | 1 | 3500×430×600 | 3.8 | EOUD-240205C |
| 4200 | 12 | 4 | 3 | 1 | 3500×670×360 | 5.0 | EOUD-240403C |
| 5600 | 16 | 4 | 4 | 1 | 3500×670×480 | 6.3 | EOUD-240404C |
- ※時間最大は下水道事業団仕様を示します。
- ※自動クリーニング装置付き。
- ※消費電力は装置全体での最大値です。
- ※寸法は予告なく変更する事があります。
安全上のご注意
- 装置本体のふたを開ける時や点検、メンテナンスの際には、必ず電源を切ってから行ってください。
- 電源ボックス内は担当者以外は開けないでください。感電やケガの恐れがあります。
- 点灯中の紫外線ランプは絶対に直視したり皮膚を露出させないでください。目を傷めたり、皮膚に炎症を発生します。
- 紫外線ランプの交換は、消灯直後は高温になっていますので、冷えてから行ってください。火傷やケガの恐れがあります。
- 電源装置や安定器内蔵の照射器の配線には、必ずアースを接続してください。
