EYE-UV Labo(アイ ユーブイ ラボ)

効率的なUV硬化のために

効率的なUV硬化システムを構成するには、硬化樹脂の正確なUV照射条件や非照射物に対してUV照射時の温度などが非常に重要です。
さまざまなUV硬化実験が行える各種設備をご用意した「EYE-UV Labo」を是非ご活用ください。

照射テストのご相談はお気軽に

照射テストをご希望の方は下記お問合せフォームよりお問合せください。
お客さまに最適な照射プランをご提案いたします。

UVキュア(紫外線硬化)、洗浄改質(UV-O₃)、赤外線加熱などで利用可能なサービスを提供します。

照射テスト
お客さまのサンプルを持込んでいただき(もしくはご送付いただき)、各種UVランプ、UV-LEDを用いての塗工、照射、評価ができます。
仕様決め
装置導入前に、どのような仕様の装置が必要となるか、照度、光量、分光、サンプル温度などのパラメータを実際の装置で確かめながら決めることができます。
開発品サンプル、新規用途検討
開発品サンプルや新規用途の検討にもEYE-UV Laboをお使いください。光源種類、波長をさまざま取り揃えた本ラボでの検討をお待ちしております。
お困りごとコンサルティング
キュアリング(硬化)、ドライ洗浄(密着性向上)、加熱プロセスでのお困りごとをコンサルティングを行いながらテストで検証もできます。

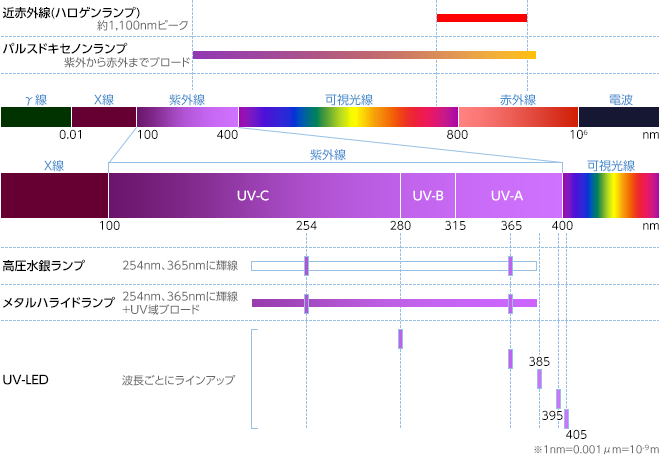

EYE-UV Laboでの実験ランプ波長域

岩崎電気ではさまざまな波長のランプやLEDをご用意しております。

光源ラインアップの例

近赤外線(ハロゲンランプ):約1,000nmピーク。パルスドキセノンランプ:紫外線から赤外線まで幅広い波長域。高圧水銀ランプ:254nm、365nmに輝線。メタルハライドランプ:254nm、365nmに輝線+紫外線域に幅広く。UV-LED:波長ごとにラインアップ(280nm、365nm、385nm、395nm、405nm)。

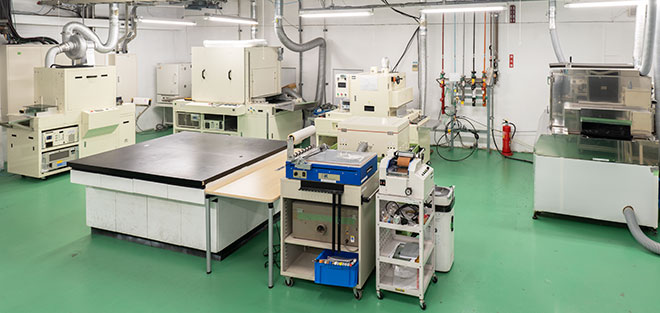

設備紹介

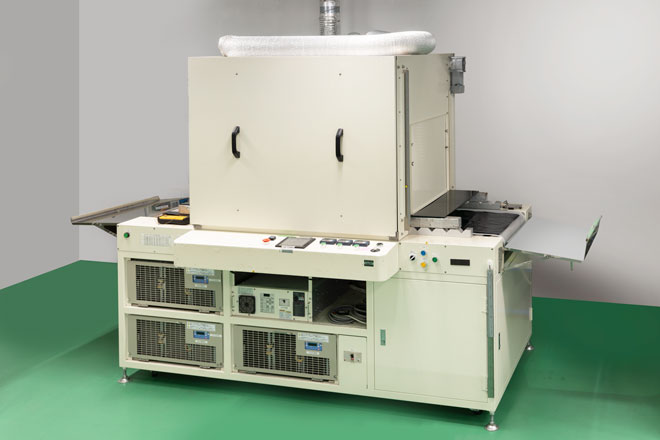

コンベア装置(汎用コンベア2灯設置可能)

  • 最大処理幅:400mm(中心に対して約75~80%)
  • コンベアベルト幅:600mm
  • 最大ワーク高さ:300mm
  • 照射距離:55~750mm

コンベア装置②(発光長250mm 1灯専用高速コンベア)

  • 最大処理幅:180mm(中心に対して約75~80%)
  • コンベアベルト幅:250mm
  • 最大ワーク高さ:180mm
  • 照射距離:80~300mm
  • ランプ出力:80~240W/cm可能
  • コンベアスピード:約5~300m/min

コンベア装置③(発光長500mm 2灯N2パージコンベア)

  • 最大処理幅:400mm(中心に対して約75~80%)
  • コンベアベルト幅:500mm
  • 最大ワーク高さ:20mm
  • 照射距離:30~300mm
  • コンベアスピード:約0.1~100m/min

コンベア装置④(標準コンベア:アイグランデージ4kW)

デモ機

  • 最大処理幅:180mm(中心に対して約75~80%)
  • コンベアベルト幅:250mm
  • 最大ワーク高さ:90mm
  • 照射距離:100~370mm
  • コンベアスピード:約0.3~14m/min
  • ランプ出力:80、120、160W/cm 3段階切り替え(2~4kW)

※デモ機はECS-4011GX(旧タイプ)

特長

  • 各種フィルター設置可能
  • 送風冷却可能

コンベア装置⑤(標準コンベア:アイミニグランデージ1.5kW)

  • 最大処理幅:70mm(中心に対して約75~80%)
  • コンベアベルト幅:125mm
  • 最大ワーク高さ:50mm
  • 照射距離:100~150mm
  • コンベアスピード:約0.5~6.5m/min
  • ランプ出力:80、120W/cm 2段階切り替え(1~1.5kW)

特長

  • 各種フィルター設置可能

オゾン洗浄改質装置(25W 3灯バッチ式)

  • 最大処理範囲:300×100mm
  • トレイサイズ:350×180×23mm
  • 照射時間:1~999sec

オゾン洗浄改質装置(25W 6灯バッチ式)

  • 最大処理範囲:300×250mm
  • トレイサイズ:380×340×50mm
  • 照射時間:1~99.9min

オゾン洗浄改質装置(180W 1灯バッチ式)

  • 最大処理範囲:200×200mm
  • トレイサイズ:200×200×150mm
  • 照射時間:1~999.9min

オゾン洗浄改質装置(400W 3灯コンベア式)

  • 最大処理幅:400mm(中心に対して約75~80%)
  • コンベアワーク幅:400mm
  • 最大ワーク高さ:200mm
  • 照射距離:15~200mm
  • コンベアスピード:約0.1~1.4m/min

UV-LED装置

ライン照射タイプ

各種デモ機有

主波長 365nm 385nm(BF用) 385nm(6列高照度タイプ)
冷却方式 空冷 水冷 水冷
発光窓サイズ 264×38mm 500×25mm

面照射タイプ

デモ機有

主波長 385nm
冷却方式 水冷
発光窓サイズ 400×80mm

スポット光源タイプ

デモ機有

主波長 365nm
冷却方式 空冷
レンズ種類 スポット:ø3、4、6、8、10、12
ライン:3×16、3.5×13、5×16

お問合せ

照射サービスのお申込み

下記お問合せよりご相談ください。
条件など試験仕様の詳細について個別にご希望をお伺いし、お見積りさせていただきます。
