エアーリア コンパクト デュアルのランプ・グロースタータ交換方法
旧タイプ(FZSTZ15202GL15/16)の交換方法はこちらです。
交換ランプ:GL15×1本
ランプ電力 | 15W |
---|---|
紫外線出力 | 4.9W |
ランプ電流 | 0.30A |
使用グロースタータ | FG-1P |
---|---|
定格寿命 | 8000時間 |
手順①
![](/images/jp/optics/sterilization/replace/dual_01.png)
電源スイッチをオフにし、電源コードの差込プラグをコンセントから抜きます。
手順②
![](/images/jp/optics/sterilization/replace/dual_02.png)

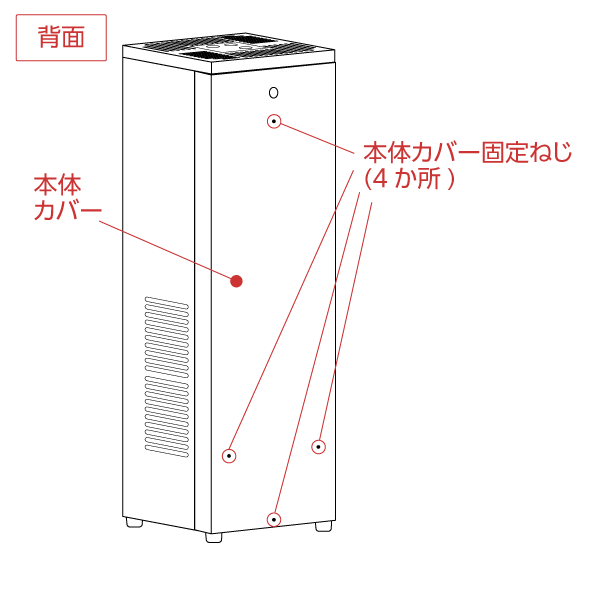

本体カバーねじを外します。
本体カバーが落下しないよう押さえながら本体カバー固定ねじ(4か所)を外してください。
手順③
![](/images/jp/optics/sterilization/replace/dual_03.png)

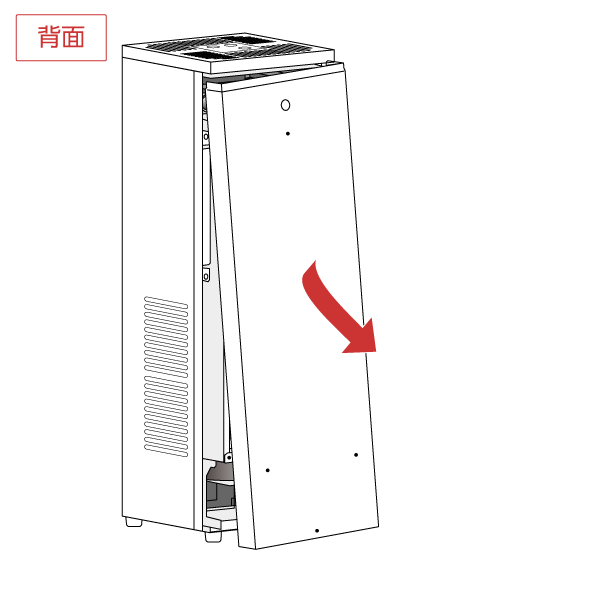

本体カバーを外します。
本体カバーを少し下にずらし、カバー下側を手前に引くように外してください。
本体カバーは立てかけず、床面など平らな所に置いてください。きずやけがの原因となります。
手順④:ランプの交換
![](/images/jp/optics/sterilization/replace/dual_04.png)

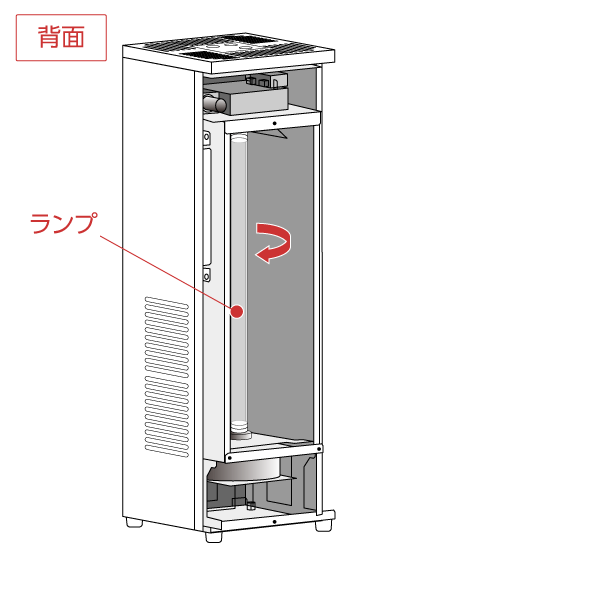

ランプ(1本)を外します。
ランプを90°回転させ、ランプソケットから抜いてください。
※ランプを無理に外すと、ランプ破損やソケット破損の原因となります。ランプが破損した場合、飛散したガラスでけがの原因となります。
![](/images/jp/optics/sterilization/replace/dual_05.png)

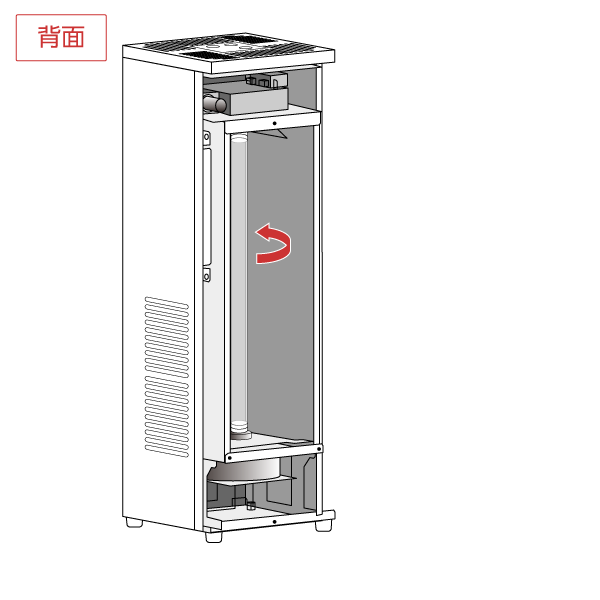

交換用ランプを取付けます。
ランプをランプソケットに差込み、90°回転させて、確実に取付けてください。
※ランプを無理に取付けると、ランプ破損やソケット破損の原因となります。ランプが破損した場合、飛散したガラスでけがの原因となります。
手順⑤:グロースタータの交換
![](/images/jp/optics/sterilization/replace/dual_glow01.png)
グロースタータを外します。
グロースタータを左回転させグローソケットから抜いてください。
![](/images/jp/optics/sterilization/replace/dual_glow02.png)
グロースタータを取付けます。
グロースタータをグローソケットに差込み右回転させ確実に取付けてください。
グロースタータ(FG-1P)の取付方法
大きめの穴に2ピンを入れて、少しだけ右回転させると固定されます。
手順⑥
![](/images/jp/optics/sterilization/replace/dual_06.png)

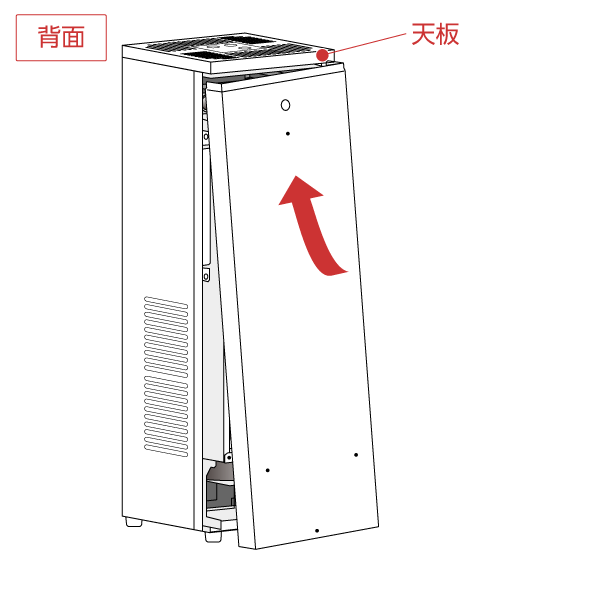

本体カバーを取付けます。
本体カバーを上側を天板へ挿入させるように本体へ取付けてください。
手順⑦
![](/images/jp/optics/sterilization/replace/dual_07.png)

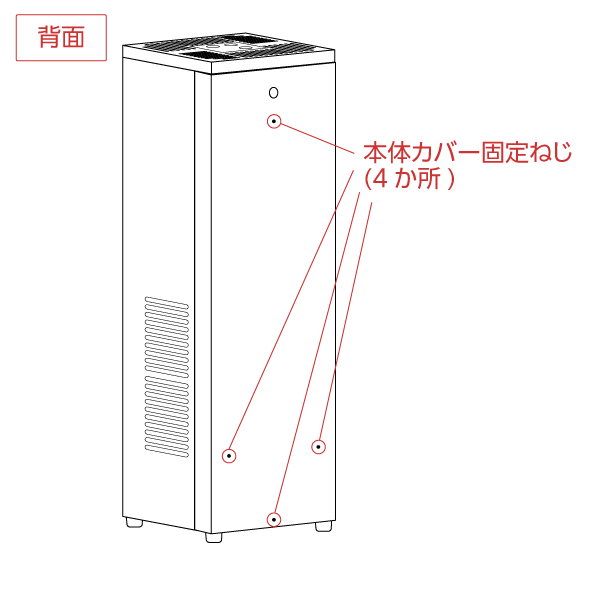

本体カバーねじで固定します。
本体カバーが落下しないよう押さえながら本体カバー固定ねじ(4か所)で固定してください。
手順⑧
![](/images/jp/optics/sterilization/replace/dual_08.png)

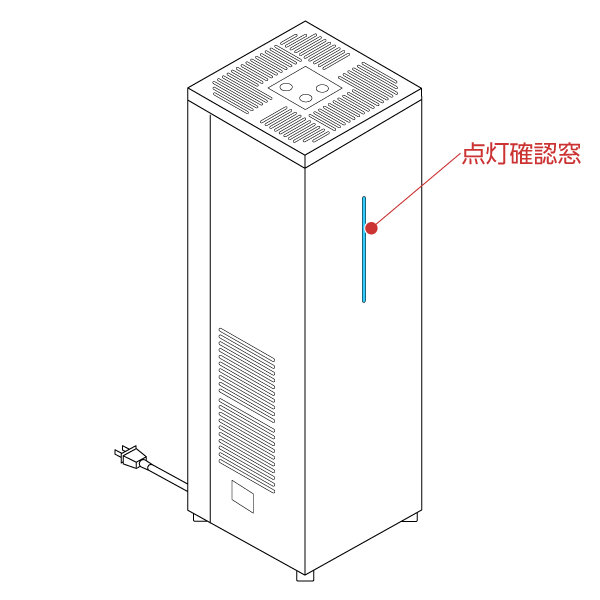

電源コードの差込みプラグをコンセントに差込み、電源スイッチをオンにしてください。
点灯確認窓が光れば完了です。点灯確認窓が光らない場合は、電源スイッチをオフにし、ランプの交換方法を最初からやり直してください。
手順⑨
![](/images/jp/optics/sterilization/replace/dual_09.png)

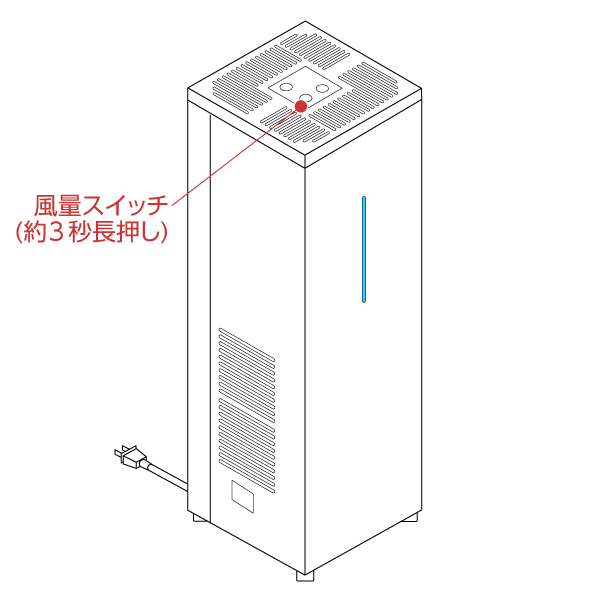

風量スイッチを約3秒長押しして、お知らせ表示をリセットさせてください。リセットするとUV表示ランプの点滅がとまります。
