路面輝度測定システム eLscope(エルスコープ)

路面輝度測定システム eLscope(エルスコープ)

NETIS登録番号:CG-180008-VR

道路・トンネル照明設備の維持管理を支援する「路面輝度測定シス テムeLscope(エルスコープ)」は、国土交通省が新技術活用を積極的に進めている、新技術情報提供システム(NETIS)に登録されています。

エルスコープとは

道路やトンネルの撮影画像から平均路面輝度や野外輝度の取得、ランプの不点検知を行うソフトウェアです。撮影は、車両に取り付けた専用カメラから行います。定期的に撮影を行うことで、照明の経年劣化による路面輝度の低下を把握することもできます。交通規制を必要とせず、道路照明設備の維持管理の省力化と経費削減に役立ちます。

今までは

基準に適合しているかの確認などに路面輝度測定が必要でしたが、下記のような問題がありました。

  • 道路の交通規制が必要
  • 車両が通行していて危険
  • 時間や費用がかかる

エルスコープの導入により

路面輝度測定に加え、光源の長寿命化にともない頻度が増した保守作業の準備を、簡単に行うことが可能です。

  • 道路の通常運用が可能
  • 車両を運転しながら動画撮影
  • 時間や費用が大幅に削減可能

eLScopeだからできること!

設定画面で計算条件や撮影条件などの設定を行います。解析結果出力画面では、任意の区間を指定し、動画、輝度動画、路面輝度分布、平均路面輝度グラフ、ランプ状態を出力することができます。

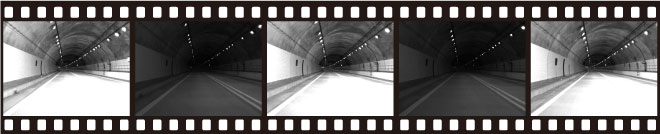

1.走行しながら撮影

異なる露出で交互に高速撮影することで、白とびや黒つぶれの少ない画像が取得できる。

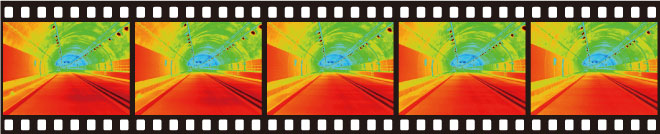

2.輝度動画変換

連続する2枚の撮影画像を合成し、ダイナミックレンジの広い輝度動画に変換する。

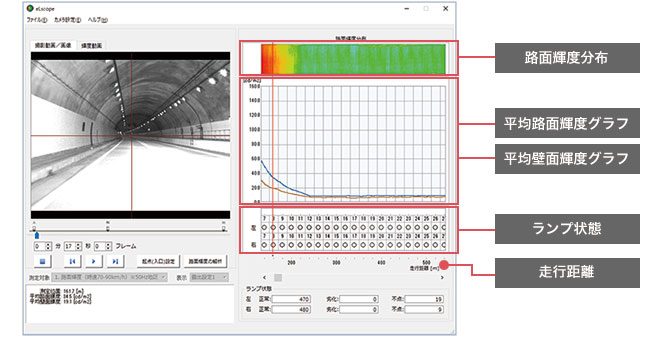

3.解析結果出力

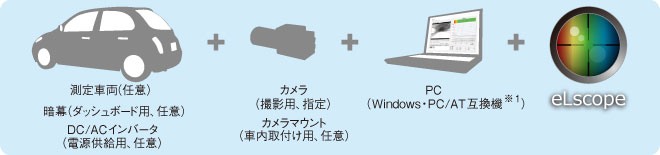

システム

測定車両、カメラ、カメラマウント、PCと「エルスコープ」により構成されます。カメラは対応機種が指定されていますが、その他は任意の器材が使用可能です。

※1 Windowsは、米国及びその他の国におけるMicrosoft Corporationの登録商標です。

機能

設定画面で計算条件や撮影条件などの設定を行います。解析結果出力画面では、任意の区間を指定し、動画、輝度動画、路面輝度分布、平均路面輝度グラフ、ランプ状態を出力することができます。

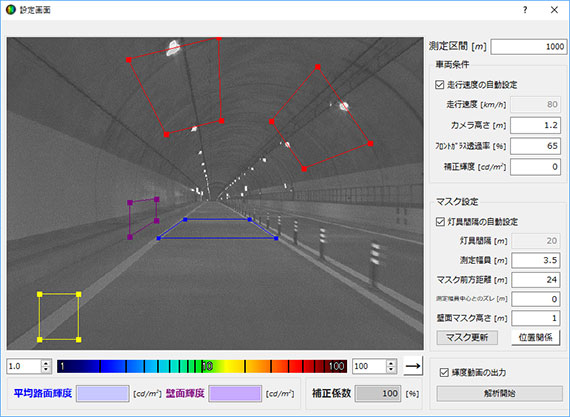

設定画面

マスクにより路面の測定範囲を指定したり、ランプ状態の判定範囲を指定します。位置や形状を自由に変更できます。

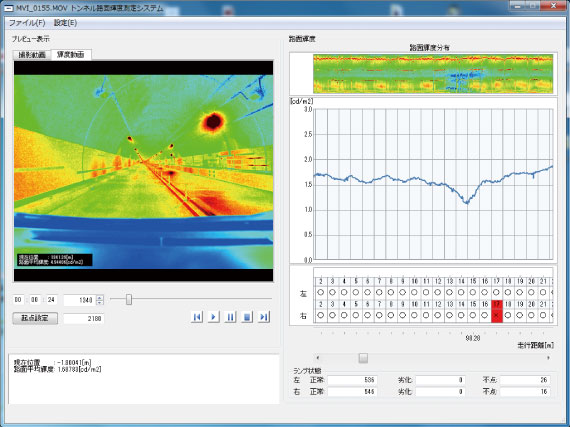

解析結果出力画面

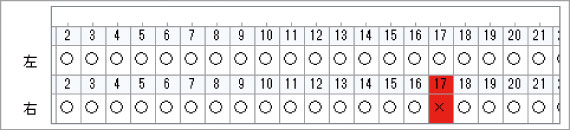

動画を取り込むと輝度動画に変換されます。輝度動画下部には、現在位置やマスクで指定した範囲の平均路面輝度が表示されます。画面右側には走行距離が算出され、路面輝度分布や平均路面輝度グラフと連動します。

路面輝度分布

撮影した動画から変換された輝度動画から、自動的に走行(撮影)区間の路面輝度分布が作成されます。

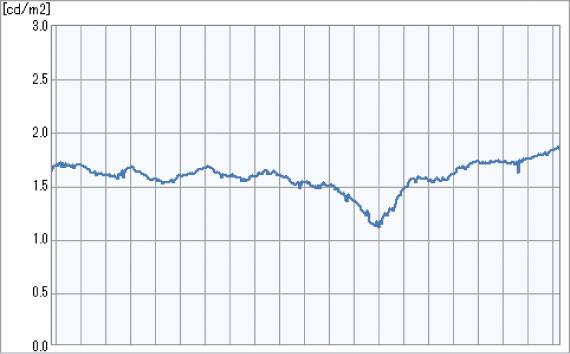

平均路面輝度グラフ

路面輝度分布と連動し、平均路面輝度の変化を表したグラフが作成されます。 走行距離と相対させることにより、照明環境が劣化している箇所が、ひと目でわかります。

測定範囲※1

路面輝度 0.2~200[cd/m²] (40-60km/h走行時)
0.4~400[cd/m²] (60-80km/h走行時)
野外輝度 100~40,000[cd/m²]

撮影条件

測定車両※2 任意 ただし、校正が必要
走行速度 80[km/h] 以下の定速走行
カメラ モノクロHDRカメラ(PCとのLAN接続)
連続撮影時間※3 10分以内推奨(時速80km/hで約13kmの撮影)

ソフトウェア動作環境※4

対応OS Windows 10 64bit、Windows 11
CPU Intel Core i7または同等以上
GPU NVIDIA GeForce GTX 1050または同等以上
メモリ 16GB以上推奨
記憶装置 SSD(10分以上の撮影で最大16GB使用)
イーサネット※5 1000BASE-T対応
ディスプレイ 1280×800以上
その他 USBポートに1つ以上の空きが必要(USBキー用)
インストールにはDVDドライブが必要
  • ※1:フロントガラスの透過率を65%とした場合の値です。また、測定結果には対向車両のヘッドライトや、大型車両による影の影響が反映される場合があります。
  • ※2:カメラやPCの使用には電源が必要です。測定車両のシガーソケット等から給電する必要があります。
  • ※3:連続撮影時間はPCの仕様や使用環境によって変動します。
  • ※4:全てのPCの動作を保証するものではありません。
  • ※5:Intel社のチップを使用したジャンボフレーム対応のネットワークカードを推奨しています。
  • ※Windowsは、米国およびその他の国におけるMicrosoft Corporationの登録商標です。IntelおよびIntel Coreは、米国およびその他の国におけるIntel Corporationの商標またまたは登録商標です。NVIDIAおよびGeForceは、米国およびその他の国におけるNVIDIA Corporationの登録商標です。
