スポーツ施設照明

リニューアルの概算をつかむ！

照明プラン

屋外フットサルコートの設計例

照明要件
照度：100ℓx
施設情報
照明面積：684m²(38m×18m)
照明方式：サイド配置投光照明
取付高さ：6m(鋼管ポール)

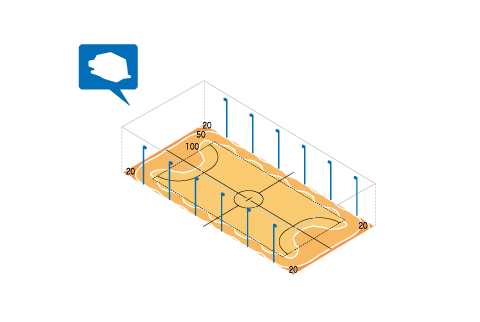

設置例

※上記の照度分布図は、維持値を示します(単位：ℓx)。保守率：0.81

設置器具

レディオック エリアスター

レディオック エリアスター
×12台

  • 消費電力：131W(200V時)
  • 平均演色評価数：Ra70

総電力量：

1.572kW

制御システム

ITACS M

ITACS M

  • できるだけコンパクトな制御盤を導入したい
  • より安価に制御システムを導入したい
  • スイッチのON/OFFのみで照明制御したい

リニューアル概算

器具代金(取付費含む)：約290万円
制御システム導入費用：約140万円

合計：約430万円

※リニューアル概算には経費は含まれません。

省エネ効果
既設HID器具(メタルハライドランプ400W)と比較して、消費電力を68.4％削減

屋内フットサルコートの設計例

照明要件
照度：200ℓx
施設情報
照明面積：1848m²(42m×44m)
照明方式：サイド配置投光照明
取付高さ：6m

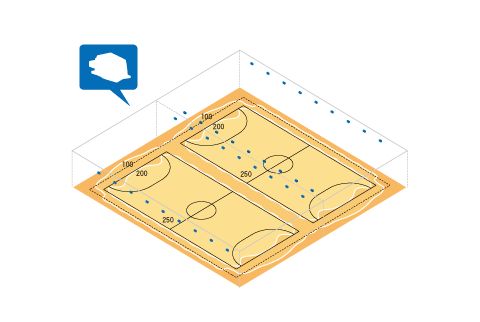

設置例

※上記の照度分布図は、維持値を示します(単位：ℓx)。保守率：0.83

設置器具

レディオック エリアスター

レディオック エリアスター
×36台

  • 消費電力：131W(200V時)
  • 平均演色評価数：Ra70

総電力量：

4.716kW

制御システム

ITACS M

ITACS M

  • できるだけコンパクトな制御盤を導入したい
  • より安価に制御システムを導入したい
  • スイッチのON/OFFのみで照明制御したい

リニューアル概算

器具代金(取付費含む)：約830万円
制御システム導入費用：約150万円

合計：約980万円

※リニューアル概算には経費は含まれません。

省エネ効果
既設HID器具(メタルハライドランプ400W)と比較して、消費電力を71.6％削減

フットサルコートには弊社独自の照明要件を設定しています。
