LEDioc TUNNEL KAENシリーズ(レディオック トンネル KAENシリーズ)

低圧ナトリウムランプ用トンネル照明器具代替

1対1交換で早期のLED化を実現します。追加のアジャストプレートが不要で器具交換が可能です。高圧ナトリウムランプ用器具の置換えもラインアップ。

• 軽量・コンパクト
• 器具内で端子台接続が可能
• 既設取付寸法で置換えが可能
• 落下防止ワイヤ取付穴

NETIS登録番号：QS-230004-A

LEDトンネル照明器具「レディオック トンネル」は、国土交通省が新技術活用を積極的に進めている、新技術情報提供システム(NETIS)に登録されています。公共工事におけるさまざまな施設に対応が可能です。

• 特長
• ラインアップ

特長

追加のアジャストプレートが不要で器具交換が可能

小形・軽量化により上下2点留めでの取付が可能となり、上下の取付寸法を既設器具と同寸法にしているので追加のアジャストプレートが不要で既設の金物へ取付けができます。(上下の取付寸法が470mmの板金加工器具、プレス加工器具に対応)

※既設の金物などの再利用については、劣化状況の確認が必要です。

小形・軽量化

高効率LEDモジュールの採用で、大幅な小形・軽量化を実現。軽量化により2点留めでの取付けが可能となり、省施工も実現しました。

器具内で端子台接続が可能

照明器具の内部で端子台に接続が可能なため、既設ケーブルの再利用が可能です。

※既設のケーブルなどの再利用については、劣化状況の確認が必要です。

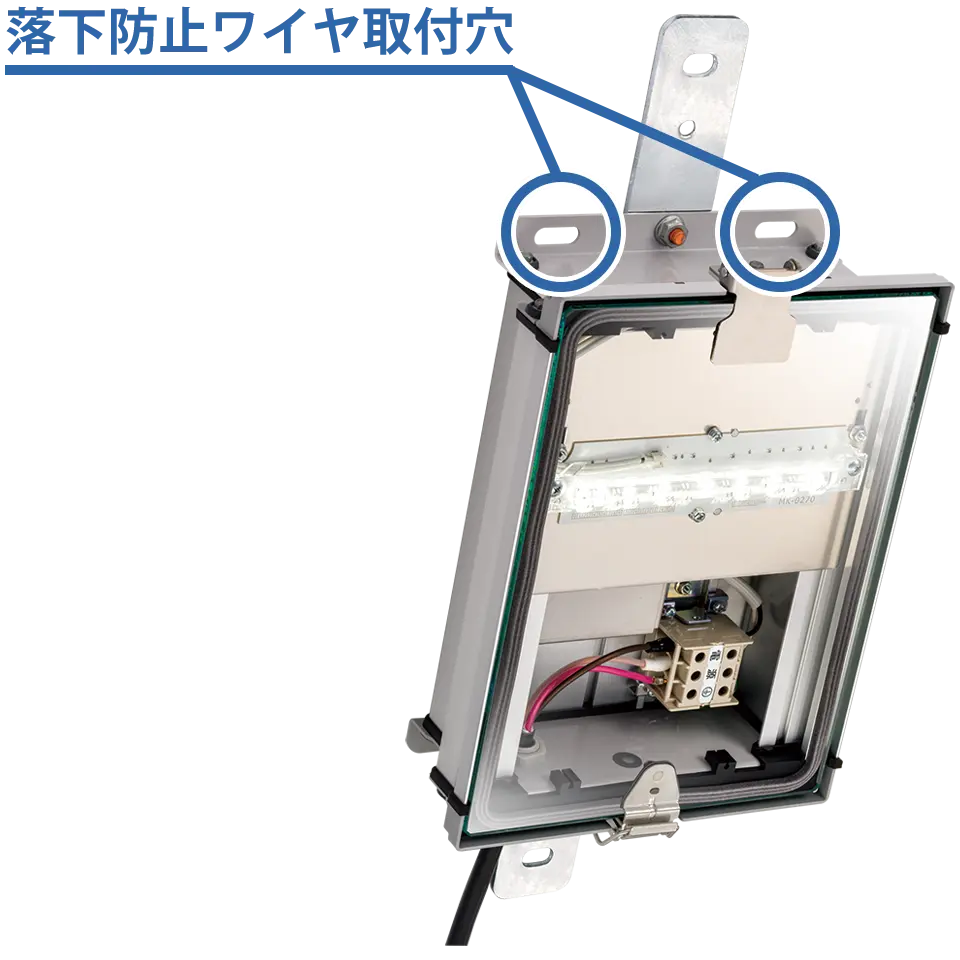

落下防止ワイヤ取付穴

器具本体に落下防止のワイヤが取付け可能な穴加工を施しています。

※落下防止ワイヤは別途手配となります。

1対1交換で早期のLED化を実現

既設器具と同等の配光性能により1対1置換えが可能なため更新設計が不要です。短期間でトンネル照明のLED化が図れます。

※配光は「道路・トンネル照明器材仕様書」のB配光となります。

経済比較

10年間トータルコスト比較(1灯あたり)

• ※器材費用、電気料金、工事費用を含んだトータルコストの比較
• ※一度の交換時に5灯更新した場合の試算
• ※年間点灯時間は8760時間で算出

特殊仕様も特注にて製作可能

天井取付形器具(配光分類C)置換えタイプ

視環境に配慮したワイド配光タイプ

標準配光タイプと比較して壁面側へ広がりのある配光でトンネル内全体が明るく感じられます。

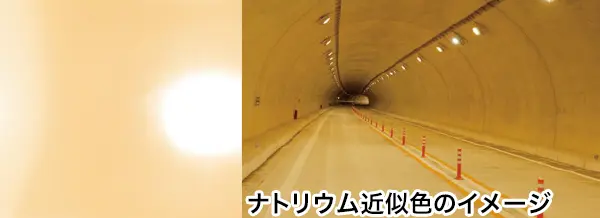

ナトリウム近似色(2100K)

※特殊仕様のラインアップ、器具光束及び電気特性は標準仕様と異なります。詳しくは別途お問合せください。
