LEDioc FLOOD AVANT(レディオック フラッド アヴァン) 光害対策形
特長
光害対策
独自開発による光制御で、上方向への光漏れを抑制しつつ照射面へ効率よく照らします。
遮光フードなどのオプションを外付けする必要がないため、器具光束を落とすことなく、メンテナンス性も維持できます。
従来の投光器による漏れ光のイメージ
光害対策
光害対策による漏れ光のイメージ
光害の要因となる上空や周囲への漏れ光をカットしつつ快適なプレー環境をもたらします。
全ての配光で「光害対策ガイドライン」※1光環境類型E1※2に準拠
光害対策ガイドライン(令和3年3月改訂版)より抜粋
| 光環境類型 | 地域対象例 | 指定された方向への最大光度(cd) | 最大鉛直面照度(ℓx) | |||
|---|---|---|---|---|---|---|
| 減灯時間前 | 減灯時間後 | 減灯時間前 | 減灯時間後 | |||
| E1 | 本質的に暗く保つべき地域 | 自然公園 | 2,500 | 0 | 2 | 0 |
| E2 | 明るさが低い地域 | 郊外 | 7,500 | 500 | 5 | 1 |
| E3 | 明るさが中程度の地域 | 都市周辺 | 10,000 | 1,000 | 10 | 2 |
| E4 | 明るさが高い地域 | 都市中心部 | 25,000 | 2,500 | 25 | 5 |
- ※1 環境省「光害対策ガイドライン」令和3年3月改訂版

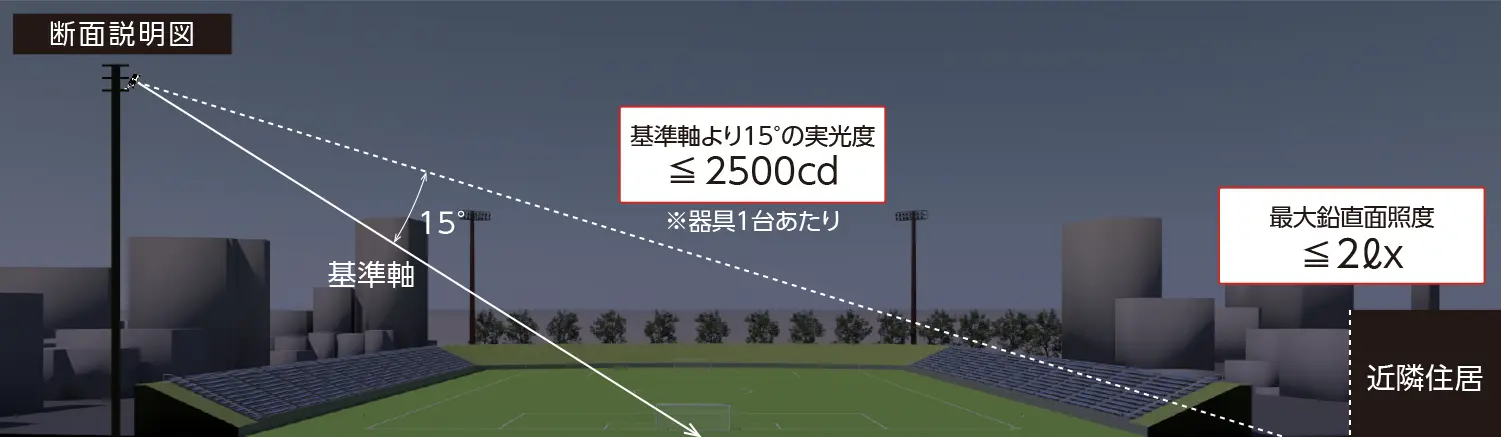

- ※2 基準軸より上方15°の実光度を2,500cd以下に設定。光度値は照明器具単体での性能です。
- ※3 指定された方向への最大光度値は周辺の人々への影響を抑制するための基準として用いることができる指標です。光度値は照明器具単体の性能です。
- ※4 最大鉛直面照度は近隣住居への侵入光などを抑制するための基準として用いることができる指標です。施設ごとに照明設計を行うことで確認可能です。
照明設計のご依頼は最寄りの営業所までご相談ください。
グレアを抑制
実機検証 アヴァン標準形との比較
アヴァン 700クラス(広角タイプ)
アヴァン 光害対策形 600クラス(広角タイプ)
実機検証 従来一般形LED投光器との比較

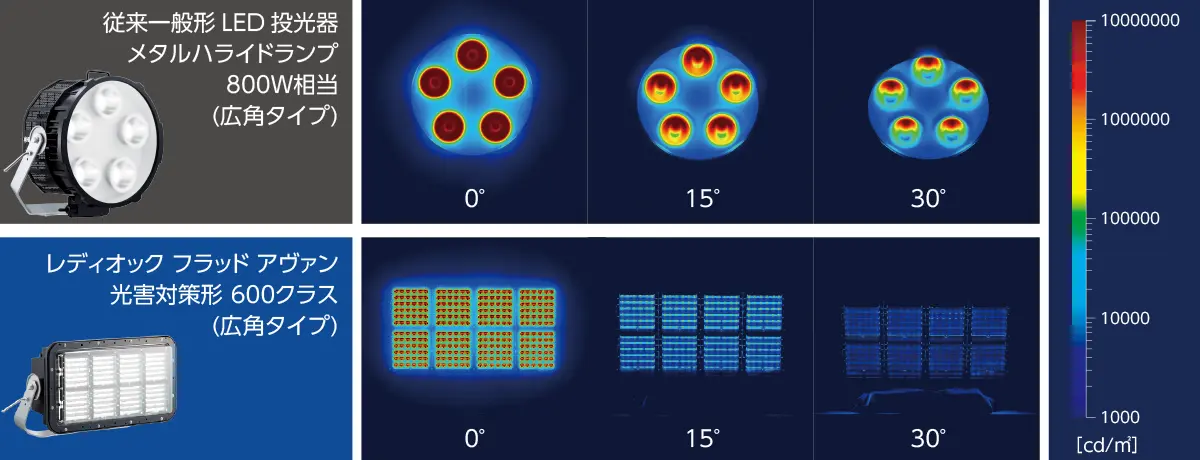

従来一般形LED投光器とレディオック フラッド アヴァン 光害対策形 600クラスの発光面輝度を比較すると、下方向に角度がつくにつれ、アヴァン 光害対策形の方が大幅に低くなり、まぶしさが抑えられています。
調光対応
DALI制御に標準対応、DMX制御は特注にて対応可能です。
DALIとは？
施設照明の制御に特化した通信規格国際規格 IEC62386です。Digital Addressable Lighting Interfaceの頭文字をとって名称がつけられています。メーカーを問わないオープンプロトコル(共通言語)として広く普及しています。
※プロトコル：コンピュータ間における信号伝送の通信手順、通信規約。すなわち、コンピュータ同士が会話する言語・ルール。
DALI対応の制御システムとレディオック フラッド アヴァン 光害対策形を組合せることで、下記が可能です。
- 調光レベルの設定、変更
- 点灯パターンの設定、変更
- 電源故障の検知(LEDチップの故障不点は検知できない場合があります)
DALI対応の制御システム
Ra80(高演色タイプ)を標準仕様
Ra80とすることでハイビジョン撮影にも対応。
高効率
Ra80(高演色タイプ)でも110ℓm/Wを超える高効率を達成。
さらに効率を追求した「高効率タイプ」(Ra70)も特注にて対応可能です(600クラス・400クラス)。
光束維持率90％を達成
初期照度補正値も90％に設定し、設置当初からLED寿命まで明るさを維持します。
選べる配光
狭角タイプ
中角タイプ
広角タイプ
高い耐衝撃性

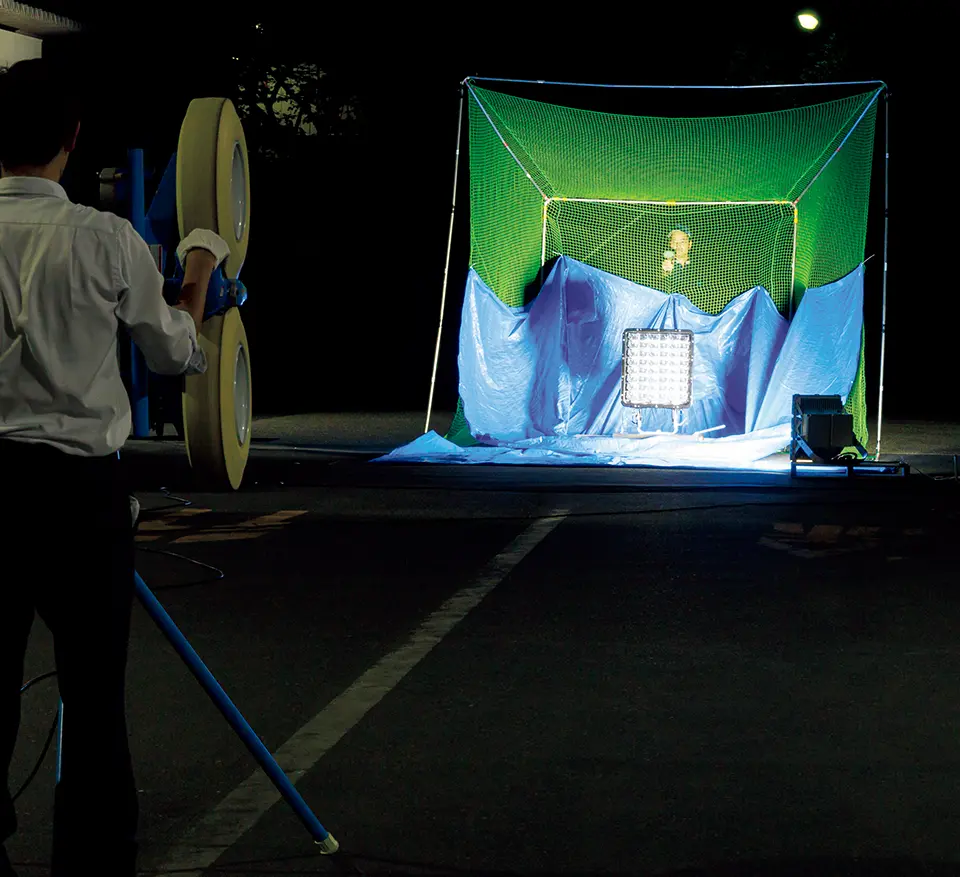

前面カバーにポリカーボネートを採用し、130km/hの衝撃に耐える構造となっています。
屋外用・屋内用をラインアップ
レディオック フラッド アヴァン 屋外用
多彩なバリエーションでスポーツ施設やエリア照明など幅広くご使用いただけます。
レディオック フラッド アヴァン 屋内用
アリーナや屋内プールなど屋内スポーツ施設でご使用いただけます。
