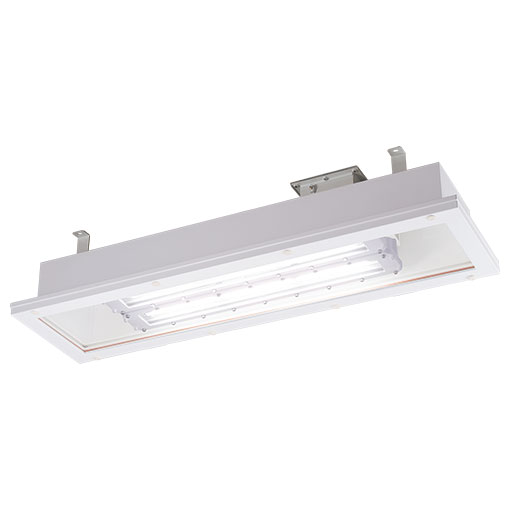

LEDioc 防爆形クリーンルーム用LED照明器具

防爆形蛍光灯と安全増防爆形蛍光灯を代替する防爆形クリーンルーム用LED照明器具

Hf蛍光灯(32W高出力形)1・2・4灯用の明るさをラインアップ

JIS洗浄度 クラス5.6相当

  • ゾーン1(第一類危険箇所)
  • ゾーン2(第二類危険箇所)
防爆構造記号灯具本体 ExdⅡBT6X
使用温度範囲-20℃~+40℃
IEC規格整合
厚生労働省型式検定合格品

特長

優れた省エネ性能

固有エネルギー消費効率110.0ℓm/Wを達成しました。

※Hf32W 2灯用(高出力形)相当、200/242V時の場合

平均演色評価数Ra83

防爆形Hf蛍光灯(Ra84)とほぼ同等の演色性を実現しました。

省メンテナンス

光束維持時間が60000時間と長寿命であるため、メンテナンスコストを大幅に削減します。

省施工

防爆形クリーンルーム用Hf蛍光灯と比べて軽量化しました。また、枠と本体が分離構造となっているため施工時の負担を軽減します。

  • Aクリーンルーム用Hf蛍光灯1灯用
  • Bクリーンルーム用LED照明器具1灯用
  • A 37kg
  • B 31.5kg

約14%軽量

  • Aクリーンルーム用Hf蛍光灯2灯用
  • Bクリーンルーム用LED照明器具2灯用
  • A 40kg
  • B 31.5kg

約21%軽量

清浄度

クラス1000から使用できます。なお、天井と器具間をコーキングすることにより、クラス100から使用できます。

クリーンルームの空気の清浄度(クラス)は1ft³に含まれる0.5μm以上の粒子の個数に応じてクラス分けされます。(米国連邦規格209B)

クラス100
1ft³に0.5μm以上の粒子が100個以下
クラス1000
1ft³に0.5μm以上の粒子が1,000個以下で更に5μm以上の粒子が10個以下

常時・非常時兼用タイプをラインアップ

防爆エリアのクリーンルームで使用できる常時・非常時兼用タイプをラインアップしています。

選べるバリエーション

イエロータイプイメージ

イエロータイプ(500nm以下の波長をカット)も特注にて対応可能ですので、別途ご相談ください。

比較例

Hf32W 2灯用(1)

  • A防爆形クリーンルーム用Hf蛍光灯 (Hf32W 2灯用)(EXIHF7422EFU9D)灯高:3m
    保守率:0.73
  • Bレディオック 防爆形クリーンルーム用LED照明器具(EXICL7081ASA9D-22)灯高:3m
    保守率:0.95

平均照度

  • A770ℓx
  • B777ℓx

明るさ同等

消費電力※1

  • A2912W(91W×32台)
  • B1032W(86W×12台)

約64%省エネ

年間電気料金※2

  • A244,608円
  • B86,688円

約15.7万円お得

光源寿命

  • A20000時間
  • B60000時間

3倍

設計条件:反射率:天井30%、壁30%、床10%

  • ※照度分布図の曲線上の数値は、維持水平面照度を示します。単位(ℓx)
  • ※1:消費電力は、入力電圧200V時の特性を示します
  • ※2:電気料金単価28円/kWh(税抜)[日本照明工業会 ガイドA139-2023]、年間点灯時間は3000時間で算出
